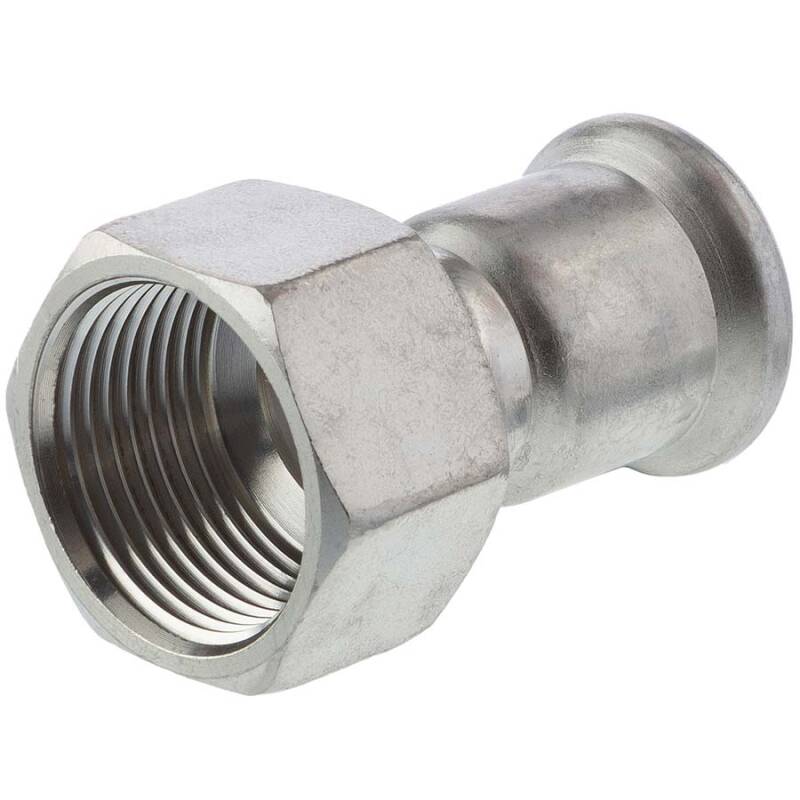

Manicotto di passaggio a pressare con filetto femmina, acciaio inox 316, "Profilo M"

Codice articolo: IP0102
Auswahl Steuerzone / Lieferland
a partire da
5,64 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
Visualizza descrizione articolo in PDF
Come misurare un raccordo filettato
  • disponibilità immediata
Varianti

Cod. Art.
Versione
D
DN
L
Rp
Z
Prezzo
Quantità
IP0102.015.020
15mm x 1/2"
15
12
55
1/2" (20,96mm)
35
5,64 €*
pz.:
IP0102.015.025
15mm x 3/4"
15
12
57
3/4" (26,44mm)
37
7,07 €*
pz.:
IP0102.018.020
18mm x 1/2"
18
15
59
1/2" (20,96mm)
39
6,68 €*
pz.:
IP0102.018.025
18mm x 3/4"
18
15
62
3/4" (26,44mm)
42
7,35 €*
pz.:
IP0102.022.020
22mm x 1/2"
22
20
60
1/2" (20,96mm)
39
6,78 €*
pz.:
IP0102.022.025
22mm x 3/4"
22
20
62
3/4" (26,44mm)
41
7,82 €*
pz.:
IP0102.028.025
28mm x 3/4"
28
25
65
3/4" (26,44mm)
42
10,32 €*
pz.:
IP0102.028.032
28mm x 1"
28
25
70
1" (33,25mm)
47
12,89 €*
pz.:
IP0102.035.032
35mm x 1"
35
32
65
1" (33,25mm)
39
14,92 €*
pz.:
IP0102.035.040
35mm x 1 1/4"
35
32
72
1 1/4" (41,91mm)
46
15,28 €*
pz.:
IP0102.035.050
35mm x 1 1/2"
35
32
72
1 1/2" (47,80mm)
46
15,74 €*
pz.:
IP0102.042.040
42mm x 1 1/4"
42
40
71
1 1/4" (41,91mm)
41
21,63 €*
pz.:
IP0102.042.050
42 x 1 1/2"
42
40
77
1 1/2" (47,80mm)
47
19,53 €*
pz.:
IP0102.054.050
54mm x 1 1/2"
54
50
77
1 1/2" (47,80mm)
42
25,38 €*
pz.:
IP0102.054.063
54mm x 2"
54
50
95
2" (59,61mm)
60
28,52 €*
pz.:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

Manicotto di passaggio femmina con filetto femmina, acciaio inox AISI 316, "Profilo M"

  • Nessuna saldatura, serraggio, avvitamento o incollaggio necessario
  • Il processo di pressatura consente un collegamento rapido ed efficace tra tubi e raccordi
  • Ideale per installazioni di acqua potabile, acque industriali, sistemi antincendio, aria compressa, costruzioni navali, agricoltura e applicazioni industriali
  • Utilizzabile anche con oli, se presente un anello di tenuta in FPM
Estremitá:
Manicotto femmina a pressare x filetto femmina - "profilo M"
Filettatura:
Whitworth, conforme a DIN/ISO 2999, non autosigillante, sigillatura con stoppa, pasta sigillante o simili
Temperatura con guarnizione in EDPM:
da -20°C a 120°C
Temperatura con guarnizione in FPM:
da -20°C a 200°C
Pressione d'esercizio (PN) max. 100°C:
16 bar
Pressione d'esercizio (
PN
) max. 200°C:
6 bar
Materiale:
Acciaio AISI 316 V4A (UNE EN 10213-4 / DIN 1.4408)
Anello di guarnizione:
EPDM
DIN:
Dimensioni conformi a ISO 4144, filettatura conforme a ISO 7/1 (DIN 2999 / BS 21)
Colore:
Grigio acciaio

Con il termine "acciaio inossidabile o inox" (secondo EN 10020) vengono indicati tutti quei tipi di acciaio legati e non legati che hanno un alto grado di purezza. Di conseguenza, ci si riferisce agli acciai il cui contenuto di zolfo e fosforo non supera il valore dello 0,025%. La lega 316 è un acciaio di qualità standard con molibdeno. Il molibdeno non solo conferisce alla lega una migliore resistenza alla corrosione rispetto all'acciaio inossidabile AISI 304, ma anche una maggiore resistenza alla corrosione di superfici e fessure se a contatto con sostanze contenenti cloro. La struttura austenitica conferisce un alto grado di tenacità a questa lega (anche a temperature molto basse), elevata resistenza allo scorrimento, alla rottura e tenuta alla trazione a temperature elevate. La lega è appunto nota con il nome di acciaio inox.


Secondo il foglio di lavoro DVGW W541 (requisiti per i tubi in acciaio inossidabile per l'installazione di acqua potabile domestica), l'acciaio 1.4401 è comunemente usato per installazioni di acqua potabile. Grazie alle proprietà particolari del materiale, questi raccordi vengono spesso utilizzati nelle regioni costiere. A differenza dei raccordi in acciaio AISI 304 che iniziano ad arrugginire a contatto con l'elevato contenuto di sale nell'aria, i raccordi in acciaio inox AISI 316 resistono alle intemperie. Inoltre, la loro resistenza agli acidi li rende adatti all'uso nell'industria chimica, alimentare, petrolchimica e del gas naturale. Possono anche essere utilizzati in ambienti corrosivi e temperature estreme, come ad esempio nella tecnologia dei fluidi, caldaie, condensatori, scambiatori di calore e reattori.
