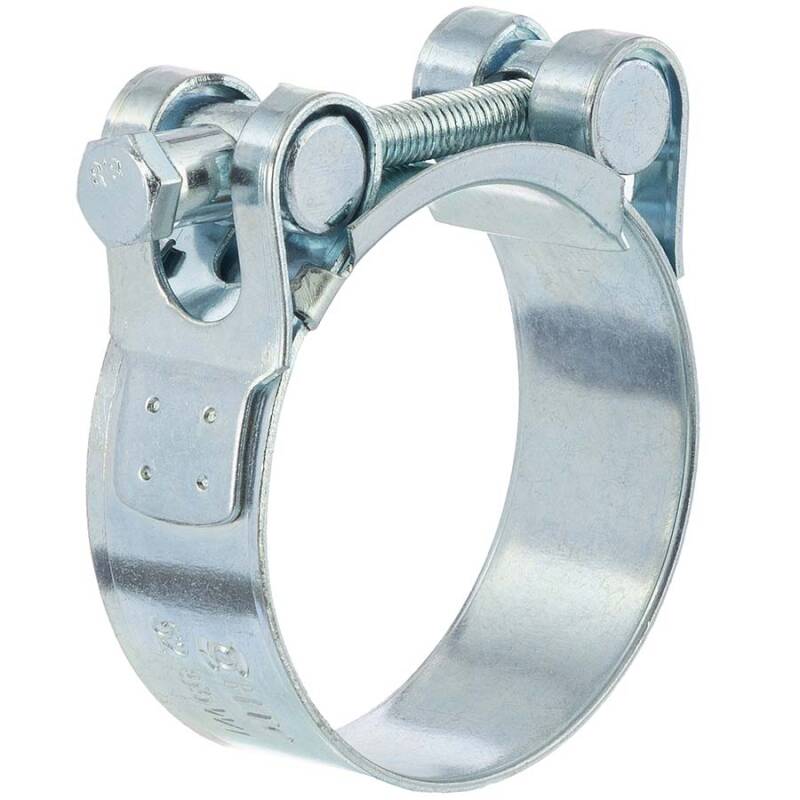

Hose clip W1 zinc-coated steel

SKU: SZW1HD
Auswahl Steuerzone / Lieferland
from
0,58 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
  • Available immediately
   Variants

Item no.
Variation
B
DN
M
S
Quality
Price
Quantity
SZW1HD.017.019
17 - 19mm
18
17 - 19
M5
8
W1
0,58 €*
pc.:
SZW1HD.019.021
19 - 21mm
18
19 - 21
M5
8
W1
0,58 €*
pc.:
SZW1HD.020.022
20 - 22mm
18
20 - 22
M5
8
W1
0,58 €*
pc.:
SZW1HD.021.023
21 - 23mm
18
21 - 23
M5
8
W1
0,60 €*
pc.:
SZW1HD.023.025
23 - 25mm
18
23 - 25
M5
8
W1
0,61 €*
pc.:
SZW1HD.025.027
25 - 27mm
18
25 - 27
M5
8
W1
0,62 €*
pc.:
SZW1HD.026.028
26 - 28mm
18
26 - 28
M5
8
W1
0,63 €*
pc.:
SZW1HD.027.029
27 - 29mm
18
27 - 29
M5
8
W1
0,63 €*
pc.:
SZW1HD.029.031
29 - 31mm
20
29 - 31
M6
10
W1
0,70 €*
pc.:
SZW1HD.030.033
30 - 33mm
20
30 - 33
M6
10
W1
0,71 €*
pc.:
SZW1HD.032.035
32 - 35mm
18
32 - 35
M6
10
W1
0,71 €*
pc.:
SZW1HD.034.037
34 - 37mm
20
34 - 37
M6
10
W1
0,73 €*
pc.:
SZW1HD.035.038
35 - 38mm
20
35 - 38
M6
10
W1
0,73 €*
pc.:
SZW1HD.036.039
36 - 39mm
20
36 - 39
M6
10
W1
0,73 €*
pc.:
SZW1HD.038.041
38 - 41mm
20
38 - 41
M6
10
W1
0,73 €*
pc.:
SZW1HD.040.043
40 - 43mm
20
40 - 43
M6
10
W1
0,74 €*
pc.:
SZW1HD.042.046
42 - 46mm
22
42 - 46
M6
10
W1
0,95 €*
pc.:
SZW1HD.044.047
44 - 47mm
22
44 - 47
M6
10
W1
0,95 €*
pc.:
SZW1HD.048.051
48 - 51mm
22
48 - 51
M6
10
W1
0,98 €*
pc.:
SZW1HD.052.055
52 - 55mm
22
52 - 55
M6
10
W1
0,99 €*
pc.:
SZW1HD.056.059
56 - 59mm
20
56 - 59
M6
10
W1
1,00 €*
pc.:
SZW1HD.060.063
60 - 63mm
22
60 - 63
M6
10
W1
1,02 €*
pc.:
SZW1HD.064.067
64 - 67mm
22
64 - 67
M6
10
W1
1,07 €*
pc.:
SZW1HD.068.073
68 - 73mm
24
68 - 73
M8
13
W1
1,54 €*
pc.:
SZW1HD.074.079
74 - 79mm
24
74 - 79
M8
13
W1
1,57 €*
pc.:
SZW1HD.080.085
80 - 85mm
24
80 - 85
M8
13
W1
1,62 €*
pc.:
SZW1HD.086.091
86 - 91mm
24
86 - 91
M8
13
W1
1,65 €*
pc.:
SZW1HD.092.097
92 - 97mm
24
92 - 97
M8
13
W1
1,69 €*
pc.:
SZW1HD.098.103
98 - 103mm
24
98 - 103
M8
13
W1
1,79 €*
pc.:
SZW1HD.104.112
104 - 112mm
24
104 - 112
M8
13
W1
1,83 €*
pc.:
SZW1HD.113.121
113 - 121mm
24
113 - 121
M8
13
W1
1,88 €*
pc.:
SZW1HD.122.130
122 - 130mm
24
122 - 130
M8
13
W1
1,95 €*
pc.:
SZW1HD.131.139
131 - 139mm
26
131 - 139
M10
17
W1
2,70 €*
pc.:
SZW1HD.140.148
140 - 148mm
26
140 - 148
M10
17
W1
2,77 €*
pc.:
SZW1HD.149.161
149 - 161mm
26
149 - 161
M10
17
W1
2,84 €*
pc.:
SZW1HD.162.174
162 - 174mm
26
162 - 174
M10
17
W1
2,94 €*
pc.:
SZW1HD.175.187
175 - 187mm
26
175 - 187
M10
17
W1
3,13 €*
pc.:
SZW1HD.188.200
188 - 200mm
26
188 - 200
M10
17
W1
3,38 €*
pc.:
SZW1HD.201.213
201 - 213mm
26
201 - 213
M10
17
W1
3,47 €*
pc.:
SZW1HD.214.226
214 - 226mm
26
214 - 226
M10
17
W1
3,57 €*
pc.:
SZW1HD.227.239
227 - 239mm
26
227 - 239
M10
17
W1
3,68 €*
pc.:
SZW1HD.240.252
240 - 252mm
26
240 - 252
M10
17
W1
3,75 €*
pc.:
SZW1HD.253.265
253 - 265mm
26
253 - 265
M10
17
W1
4,57 €*
pc.:
SZW1HD.266.278
266 - 278mm
26
266 - 278
M10
17
W1
4,71 €*
pc.:
SZW1HD.279.291
279 - 291mm
26
279 - 291
M10
17
W1
4,93 €*
pc.:
SZW1HD.292.304
292 - 304mm
26
292 - 304
M10
17
W1
5,00 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

Gelenkbolzenschelle Panzerschelle Spannbackenschelle W1, verzinkt

Die ultimative Schelle in Qualität W1, Stahl verzinkt für höchste Anforderungen in Lebensmittelindustrie, Maschinenbau, Landwirtschaft, Be- und Entwässerung, Schlammabsaugung sowie für den ambitionierten Heimwerker!
Gelenkbolzenschelle GBS nach DIN 3017 Teil 3 Form C1, ideal für glattwandige Saug- und Druckluftschläuche mit hohen Härtegraden, Kunststoff oder Stahleinlagen oder Befestigung auf Rohren bzw. nicht stark ausgeprägten Tüllenformen.
Die Gelenkbolzenschelle ist vielfältig einsetzbar im Bereich Maschinenbau, Fahrzeugbau, Landwirtschaft, Automobilbau, Sanitär und Gartenbau.


Panzerschlauchschelle Pflege

Sichern der Funktionalität

Die Zugkräfte auf die Gegenmutter beim Festziehen sind enorm. Damit durch die Reibungsenergie kein "Kaltverschweissen" der Schraube mit der Gegenmutter entsteht, immer das Gewinde mit einem Tropfen Öl, Rostlöser o.ä. beim Festziehen pflegen.


Im Überblick

  • Bandbreite 18 - 26mm (je nach Größe)
  • W1 - Spannband, Gehäuse und Schraube aus Stahl verzinkt
  • Anzugsdrehmoment: 20 Nm
  • Bruchdrehmoment (minimal): 30 Nm
  • robuste Industriequalität
  • gerne übersehen ... für die richtige Auswahl der Schlauchschelle ist der Aussendurchmesser des Schlauches maßgeblich!
