Variants

Item no.

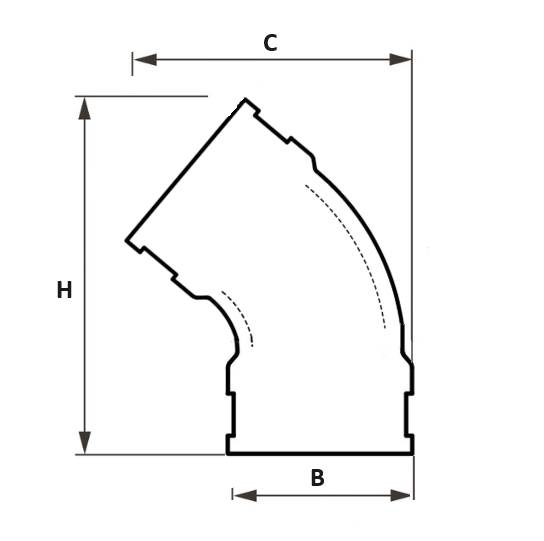

Variation
A
B
C
H
Clamping range
Price
Quantity
FL0402.000.020
20mm
20
28
43
60
18 - 22
9,53 €*
pc.:
FL0402.000.025
25mm
25
33
48
66
23 - 27
9,53 €*
pc.:
FL0402.000.032
32mm
32
40
58
70
28 - 34
9,53 €*
pc.:
FL0402.000.040
40mm
40
48
65
75
35 - 42
10,86 €*
pc.:
FL0402.000.050
50mm
50
60
85
97
43 - 52
12,41 €*
pc.:
FL0402.000.063
63mm
63
73
108
140
53 - 65
14,77 €*
pc.:
FL0402.000.075
75mm
75
85
119
150
66 - 77
19,09 €*
pc.:
FL0402.000.090
90mm
90
100
135
167
80 - 92
21,60 €*
pc.:
FL0402.000.110
110mm
110
120
170
193
100 - 112
29,56 €*
pc.:
FL0402.000.125
125mm
125
135
195
225
115 - 127
46,71 €*
pc.:
FL0402.000.160
160mm
160
170
150 - 162
57,25 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

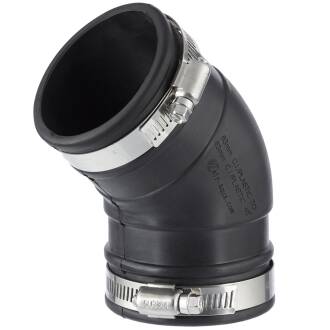

Flexibler Bogen 45°

flexible Verbindungen aus Naturgummi


flexible Kupplungen bieten zahlreiche Vorteile, insbesondere bei der Verbindung von PVC-Rohrleitungen mit nicht oder schlecht verklebbaren Materialien wie Edelstahl, PP, PE, Beton und Polyesterrohren. Ebenso hervorragend geeignet als Übergang von metrischen zu englischen/amerikanischen Leitungsmaßen.


Die ideale Lösung für Anwendungen, bei denen Kleben nicht möglich oder nicht erwünscht ist. Geeignet für den mehrfachen Gebrauch. Auch wenn die Rohrverbindung nicht rechtwinkelig oder gerade ist, passen sich diese Fittings an.
Elastomer aus Naturgummi hat eine starke Zug- und Reißfestigkeit, ist enorm flexibel und nicht der Alterung unterworfen("verkautschuken").


  • schnelles Verbinden ohne Kleben
  • Schlauchschelle Qualität W4 Edelstahl AISI304
  • eliminieren von Spannungen in Rohrleitungen/-biegungen
  • einfaches Verbinden von PVC mit PE, PP, Edelstahl, Gußeisen, Beton etc.
  • als Verbindung zwischen Pumpe und Rohrsystem werden übertragende Vibrationen bzw. Schwingungen deutlich gesenkt
  • Montage bei Frost möglich
  • leicht demontierbar und wiederverwertbar
  • einfache Notreparatur von Rohrleitungen
  • zur Verbindung von Rohren, welche nicht exakt aufeinander abgestimmt sind
  • beständig gegen UV-Strahlung, Wurzelwuchs, Kanalgas, Bakterien und verschiedenen Chemikalien
  • geeigenet für alle Verbindungen in drucklosen oder Niederdruckleitungen (< 1 bar) wie Kanal-, Sanitär-, Regenwasserabfluss, Reparaturen oder Anschlüsse im Teich- oder Solarbereich
  • ideal bei Systemänderungen, Testaufstellungen oder temporären Einrichtungen
  • nicht zu verwenden bei Anlagen unter Dauerdruck oder geschlossene Druckanlagen (Hauswasseranlagen, Beregnungsanlagen etc.)

  • Aussenmaß-Fitting: z.B. ein Winkel Klebemuffe 50mm hat ein Aussenmaß von ca. 60,5mm. Sie können also mit einer flexiblen Muffe 63mm ein Rohr 63mm direkt mit einem Winkel 50mm verbinden.
  • Die Winkelflexibilität bei flexiblen Winkel oder flexiblen T-Stück beträgt 85° - 95°.
DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Beständigkeitsliste flexible Verbindungen
