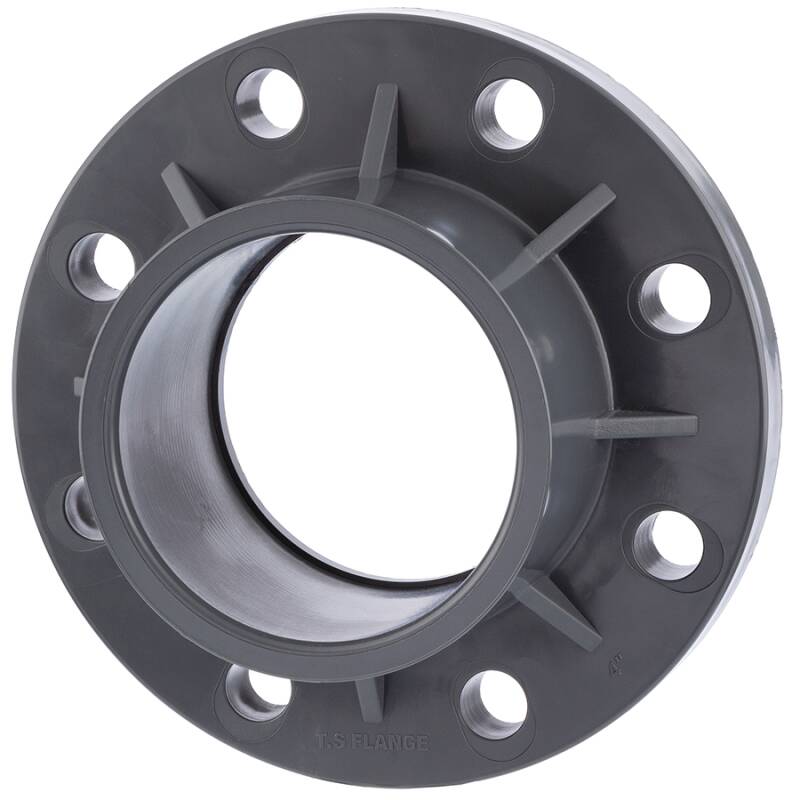

Flangia fissa con collare, in PVC-U

Codice articolo: AF0704
Auswahl Steuerzone / Lieferland
a partire da
2,45 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
Visualizza descrizione articolo in PDF
Come misurare un raccordo filettato
  • disponibilità immediata
Varianti

Foto prodotto
Cod. Art.
Versione
A
B
C
d
F
G
H
N
PN
Prezzo
Quantità
Flangia fissa con collare, in PVC-U, 20mm
AF0704.000.020
20mm
95
65
20
14
11
20
16
4x M12
16
2,45 €*
pz:

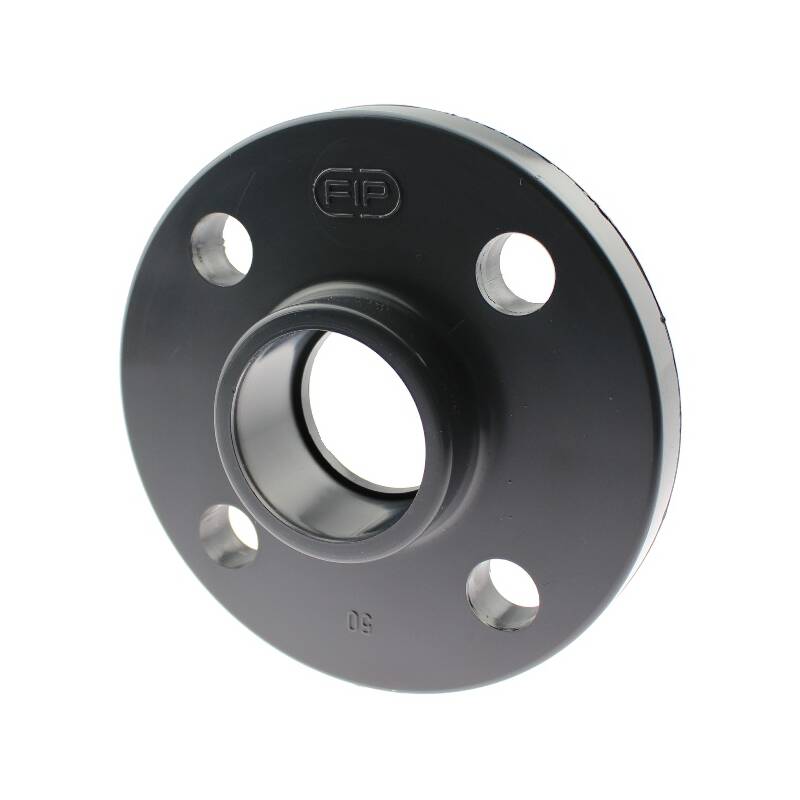

Flangia fissa con collare, in PVC-U, 25mm
AF0704.000.025
25mm
115
75
25
14
12
23,5
19
4x M12
16
2,87 €*
pz:
Flangia fissa con collare, in PVC-U, 32mm
AF0704.000.032
32mm
125
85
32
18
16
45
41
4x M12
16
4,31 €*
pz:
Flangia fissa con collare, in PVC-U, 40mm
AF0704.000.040
40mm
140
100
40
17
17,5
48
50
4x M16
16
5,97 €*
pz:
Flangia fissa con collare, in PVC-U, 50mm
AF0704.000.050
50mm
150
110
50
19
18
54
50
4x M16
16
7,00 €*
pz:
Flangia fissa con collare, in PVC-U, 63mm
AF0704.000.063
63mm
165
125
63
19
20
61
58
4x M16
16
8,98 €*
Flangia fissa con collare, in PVC-U, 75mm
AF0704.000.075
75mm
185
145
75
18
19
63
57
4/8 x M16
16
10,42 €*
pz:
Flangia fissa con collare, in PVC-U
AF0704.000.090
90mm
200
160
90
18
22
75
69
8x M16
16
14,15 €*
pz:
Flangia fissa con collare, in PVC-U, 110mm
AF0704.000.110
110mm
220
180
110
18
22
94
88
8x M16
16
18,75 €*
pz:
Flangia fissa con collare, in PVC-U, 125mm
AF0704.000.125
125mm
230
190
125
17
22
80
69
8x M16
16
16,76 €*
pz:
Flangia fissa con collare, in PVC-U, 160mm
AF0704.000.160
160mm
285
240
160
22
28
96
86,5
8x M20
16
29,27 €*
pz:

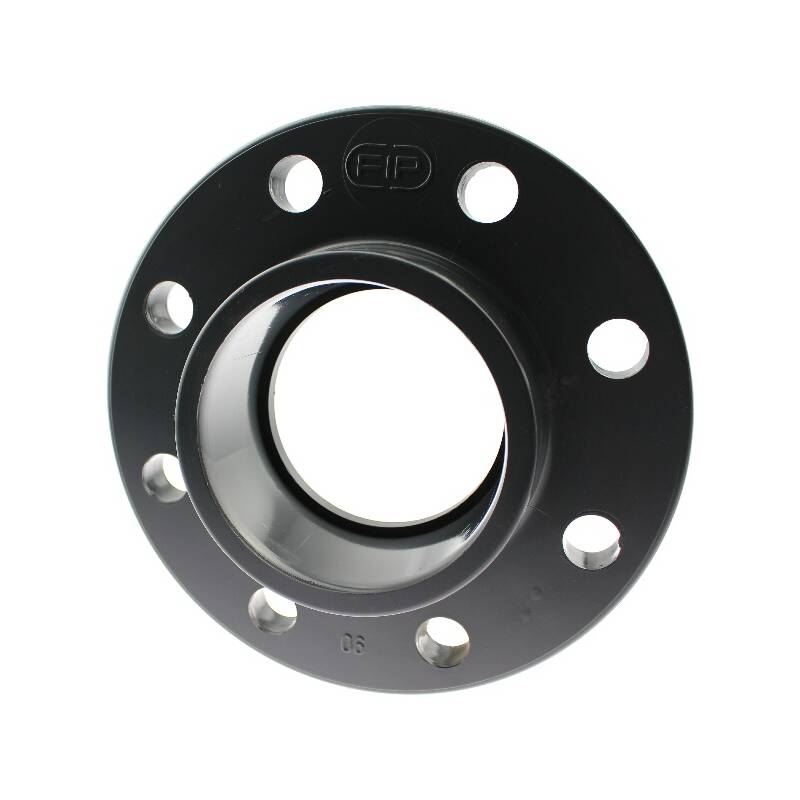

Flangia fissa con collare, in PVC-U, 200mm
AF0704.000.200
200mm
340
295
200
22
22
108
106
8x M20
10
40,23 €*
pz:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

PVC-U Festflansch mit Bundbuchse, Klebemuffe

Anschluss:
Festflansch mit Bundbuchse, Klebemuffe
Anschlussfläche:
20 - 110mm gerillt, 125 - 250mm glatt
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser | ab 160m max. 10 bar (1,0 MPa)
Material:
PVC-U
Farbe:
Grau
DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Montageanleitung für Flanschverbindungen
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
