Filtro a Y in PP filetto maschio con scarico Irritec - tipo C

Codice articolo: YFC100
Auswahl Steuerzone / Lieferland
a partire da
0,75 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
Visualizza descrizione articolo in PDF
Come misurare un raccordo filettato
  • disponibilità immediata
Varianti

Foto prodotto
Cod. Art.
A
H
L
Prezzo
Quantità
Guarnizione per filtro Irritec tipo C
YFC100.TYP.CDI
0,75 €*
pz.:
Rete in acciaio di ricambio Irritec 120 mesh - tipo C
YFC100.TYP.CEN
4,01 €*
pz.:
Filtro a Y in PP filetto maschio con scarico Irritec - tipo C 3/4" rete inox
YFC100.000.025
3/4" (26,44mm)
135
123
5,60 €*
Filtro a Y in PP filetto maschio con scarico Irritec - tipo C 1" stainless steel net
YFC100.000.032
1" (33,25mm)
135
123
5,60 €*
Rete in acciaio per filtro a Y Irritec - tipo C - incl. 2 guarnizioni
YFC100.TYP.CVA
---
---
---
4,76 €*
pz.:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

PP Y-Filter mit Ablassmöglichkeit, 2fach Aussengewinde

  • incl. Filterpatrone Edelstahlnetz 120 Mesh
  • Dichtungs O-Ringe: NBR
  • PPFV Schwarz, UV-stabilisiert
  • max. Arbeitsdruck 8 bar bei 20°C Medium Wasser





Wichtig: Das Modell Irritec Typ C hat eine Vorbereitung für eine Ablassmöglichkeit mit einem Aussengewinde von 3/4" am Fuß des Gehäuses. Um dieses zu nutzen wird das Geäuse im Gewindekreis durchbohrt. Jetzt kann eine Endkappe oder ein Kugelhahn aufgesetzt werden.









Druckverlust





YFC100 Irritec Y-Filter Druckverlust

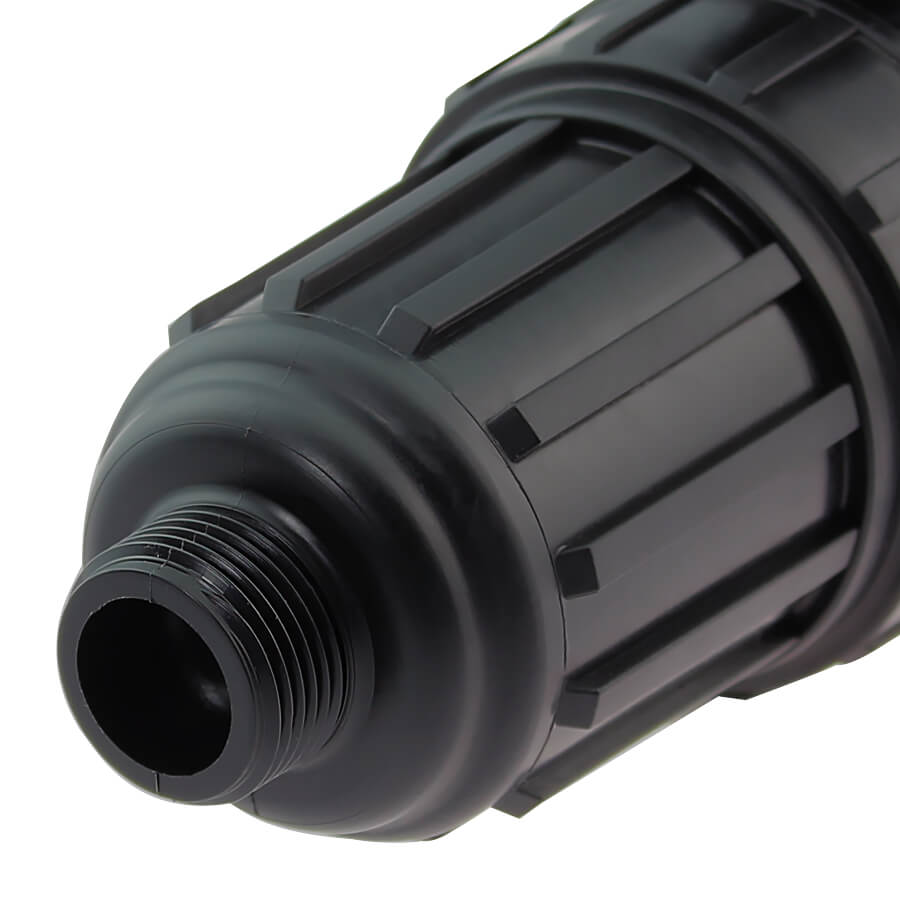

Y-Filter Irritec Typ C Ablassmöglichkeit



Mittels eines 3/4" Aussengewindes ist die Möglichkeit eines Ablasses gegeben. Der Behälterboden wird hierzu im Gewindekreis durchbohrt.

YFC100-detail-ablass

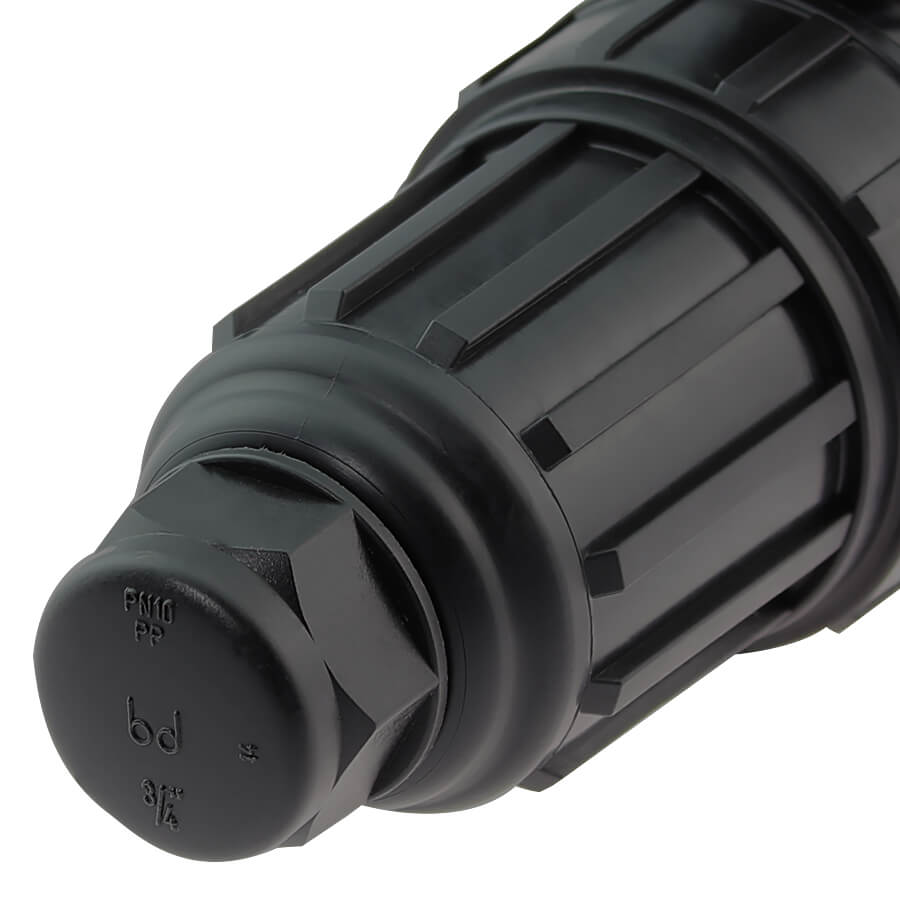

Y-Filter Irritec Typ C Endkappe für Ablass



Um den Ablassmöglichkeit sicher während des Betriebes zu verschließen benötigen Sie eine Endkappe mit Dichtung in 3/4".

YFC100-detail-endkappe

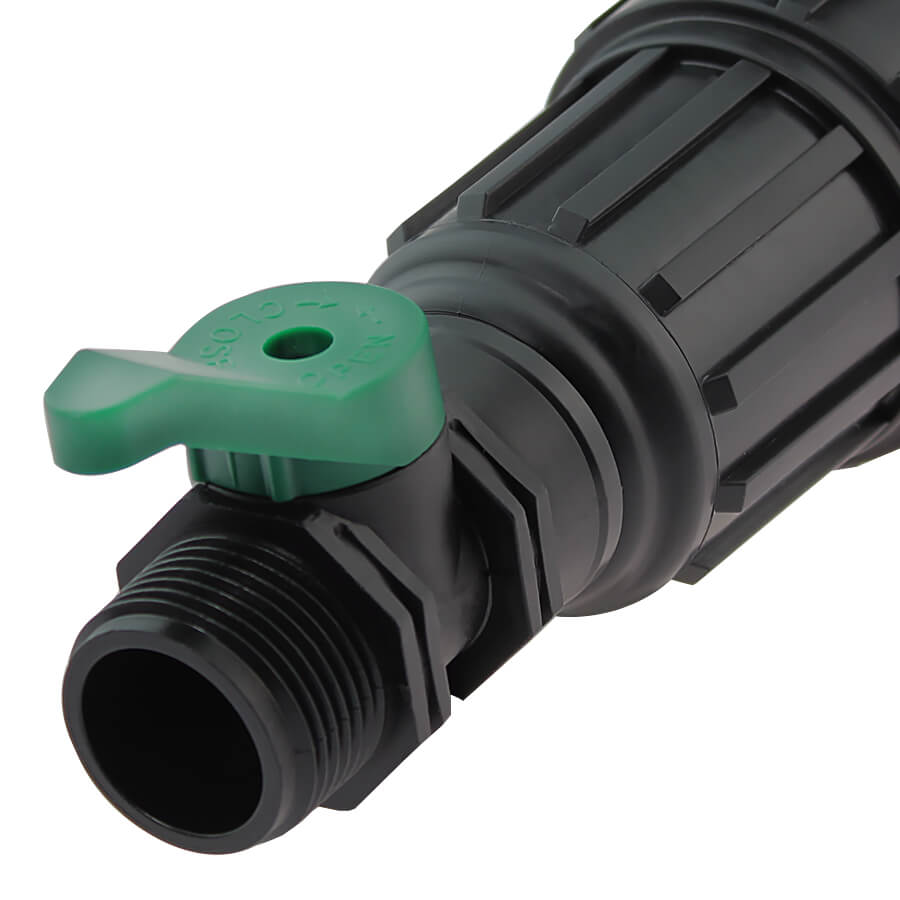

Y-Filter Irritec Typ C Ablassmöglichkeit Verschluss mit Kugelhahn



Der Verschluss der Ablassmöglichkeit ist ebenso mit einem Kugelhahn möglich. Beachten Sie die Leistungswerte des Kugelhahns. In diesem Beispiel benutzen wir unseren IRRITEC Mini Kugelhahn.

YFC100-detail-kugelhahn

DOWNLOAD Die Gewindekennung - oder warum 1" eben keine 25,4mm sind
