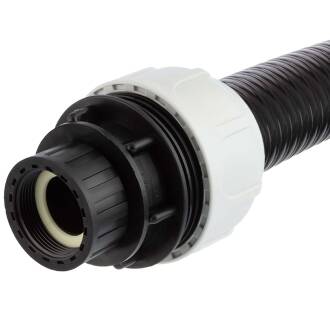

Compression fitting BD FAST with female thread for suction/delivery hoses

SKU: PKS108
Auswahl Steuerzone / Lieferland
from
3,01 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
  • Available immediately
   Variants

Item no.
Variation
D
DN
E
G
H
L(1)
Hose inner ø
Price
Quantity
PKS108.020.025
20mm x 3/4"
15,5
20
58,5
3/4" (26,44mm)
90
10,5
20
3,01 €*
pc.:
PKS108.025.025
25mm x 3/4"
20,5
25
62
3/4" (26,44mm)
96
10,5
25
3,92 €*
pc.:
PKS108.020.032
20mm x 1"
15,5
20
58,5
1" (33,25mm)
94
12
20
3,01 €*
pc.:
PKS108.025.032
25mm x 1"
20,5
25
62
1" (33,25mm)
100
12
25
3,92 €*
pc.:
PKS108.032.040
32mm x 1 1/4"
27
32
71
1 1/4" (41,91mm)
108
14
32
7,14 €*
pc.:
PKS108.038.050
38mm x 1 1/2"
33,5
38
85
1 1/2" (47,80mm)
116
14
38
9,45 €*
pc.:
PKS108.040.050
40mm x 1 1/2"
34,5
40
85
1 1/2" (47,80mm)
124
14
40
9,45 €*
pc.:
PKS108.050.050
50mm x 1 1/2"
43
50
102
1 1/2" (47,80mm)
135
14
50
13,46 €*
pc.:
PKS108.050.063
50mm x 2"
43
50
102
2" (59,61mm)
142
16
50
13,46 €*
pc.:
PKS108.060.063
60mm x 2"
52
60
122
2" (59,61mm)
159
16
60
26,68 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

PP Klemm Kupplung für Schlauch, Klemme x Innengewinde Überwurfmutter

Innen-ø mm
Wandstärke mind. mm
Wandstärke max. mm
Schlauch max. A-ø
20
2,3
3,5
27
25
2,3
3,5
32
32
2,5
4,0
40
38
2,7
5,0
48
40
2,7
5,0
50
50
3,3
5,5
61
60
4,0
6,5
73
Klemmkupplung Innengewinde für Saug- und Druckschlauch Instruktion
Klemmkupplung Innengewinde für Saug- und Druckschlauch Explosion

  • 1 - Flachdichtung

  • 2 - Körper

  • 3 - Dichtring

  • 4 - Pressring

  • 5 - Fixierring

  • 6 - Überwurfmutter
  • max. Arbeitsdruck 10 bar bei 20°C (50 Jahre Lebensdauer)
  • max. Arbeitsdruck 3 bar bei 60°C (50 Jahre Lebensdauer)
  • max. Arbeitstemperatur 80°C, mind. Temperatur -5°C
  • beeindruckende Performance im Zugtest
  • hohe Widerstandskraft gegenüber thermischen und mechanischen Belastungen, Witterungseinflüssen und UV-Strahlen
  • absolut ungiftig, geruchsneutral: 100% einsetzbar zum Transport von flüssigen Lebensmitteln bzw. Trinkwasser
  • hohe chemische Resistenz: salzhaltige Lösungen, Chlor, gesättigte Kohlenwasserstoffe, Benzin, Öl sowie tierische und pflanzliche Fette
  • Wetter-, Ozon-, Chlor- und UV-beständig

DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD RoSH Konformitätserklärung - Bucchi s.R.l.
