Descrizione

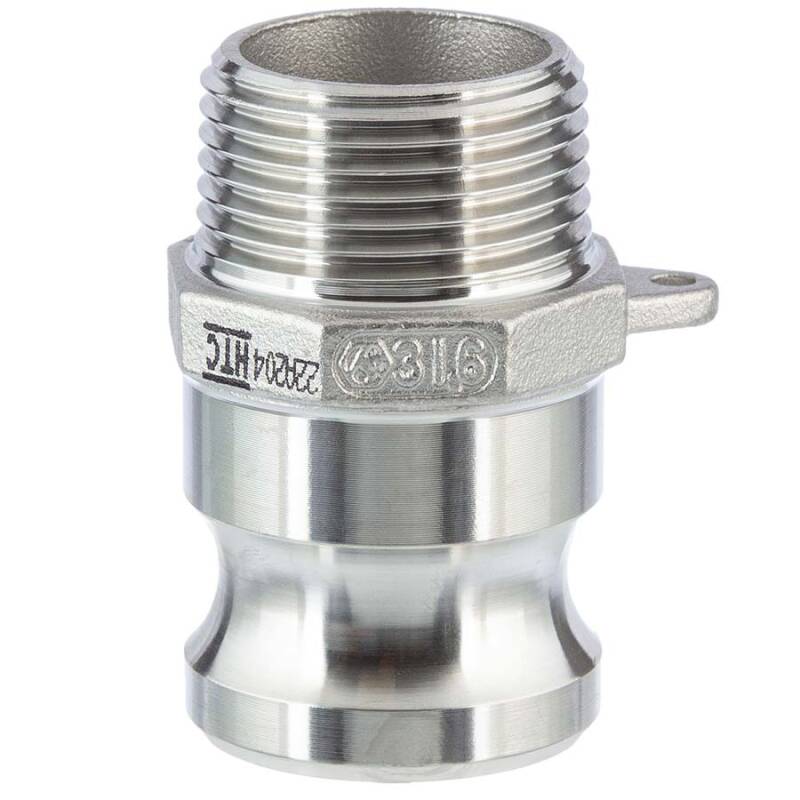

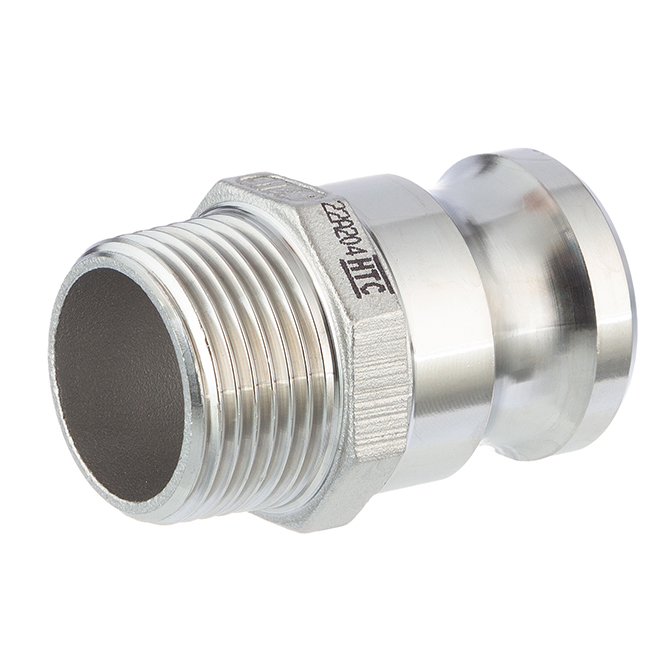

Raccordo CAMLOCK tipo F maschio, con filetto maschio, in acciaio inox AISI 316 - Giunto a braccio di leva
I raccordi Camlock, chiamati anche giunti a braccio di leva, hanno origine negli Stati Uniti d'America e sono al giorno d'oggi sicuramente uno dei tipi di giunti più diffusi in tutto il mondo. Questi raccordi seguono lo standard militare MIL-C-27487, che definisce le norme per la loro fabbricazione, dimensioni, materiali, tolleranze e pressioni di utilizzo.
L'accoppiamento di due giunti Camlock risulta essere molto rapido, semplice ed intuitivo, in quanto non richiede ulteriori utensili per il loro bloccaggio o sbloccaggio. É soltanto necessario disporre di due parti, maschio e femmina, per ottenere un collegamento sicuro tra due tubazioni. Con questo tipo di raccordi é possibile creare efficaci installazioni per l'agricoltura, per l'industria o per contesti domestici.

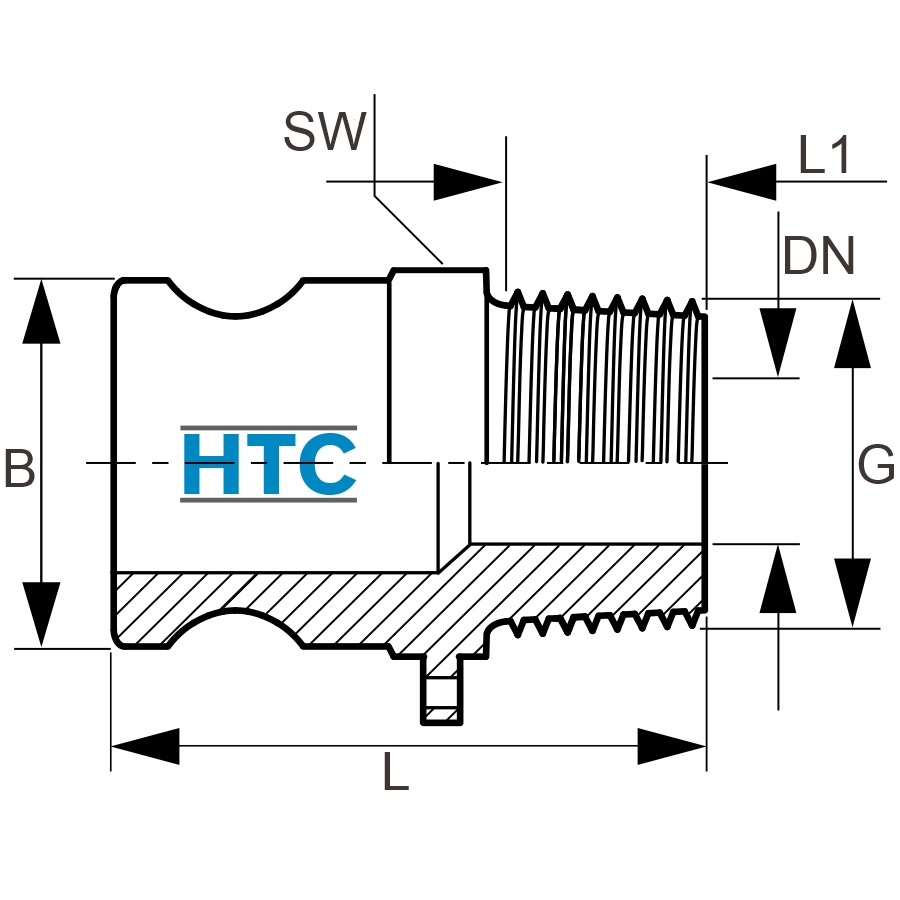

La scelta dei giusti componenti può essere effettuata senza particolari competenze tecniche, poiché dovrete soltanto fare attenzione che maschio e femmina abbiano la stessa dimensione. In particolare, vedrete che nella descrizione dei nostri prodotti sará sempre presente una dimensione B. Questa é la dimensione da controllare durante l'acquisto dei vostri raccordi Camlock. I raccordi con filettatura femmina o maschio possiedono una filettatura europea BSP G e sono compatibili con tutti i raccordi con questa filettatura in pollici (BSP G).
I raccordi di tipo F possono essere accoppiati a raccordi di tipo B, C, D e con tappi di tipo DC.
Estremitá:
Tipo F maschio x filetto maschio
Filettatura:
BSP
Filettatura
G,
La filettatura Whitworth, o in pollici, viene oggi utilizzata come filettatura standard British Standard Thread (BSP) nel territorio europeo.
Sir Joseph Whitworth la introdusse nel 1841 come prima filettatura standard al mondo.
non autosigillante
, sigillatura con teflon a nastro o simili Una filettatura non autosigillante di solito consiste in una filettatura femmina cilindrica e una filettatura maschio conica. Per la sigillatura di filettature in materiale plastico sono necessari teflon a nastro o filo sigillaraccordi. Per la sigillatura di filettature in metallo sono necessari teflon a nastro, filo sigillaraccordi o stoppa.
Temperatura:
da -10°C a 80°C
Pressione d'esercizio (
PN
): Pressure Nominal, in inglese, la pressione (in bar), per la quale sono progettate parti di tubo standardizzate
16 bar | da -20°C a 40°C
Materiale:
Acciaio inox AISI 316 1.4408
Colore:
Grigio acciaio
- Raccordo maschio, in acciaio inox AISI 316
- Raccordo femmina, in acciaio inox AISI 316
- Bulloni, in acciaio zincato
- Guarnizione piatta
NBR
- Leva, in acciaio inox AISI 304
- Anello, in acciaio anodizzato
L'acciaio inox (secondo EN 10020) é un metallo composto da diversi elementi di lega, con un particolare grado di purezza, il cui contenuto di zolfo e fosforo non supera lo 0,025%.
L'acciaio inox AISI 316 è un acciaio a cui viene aggiunto molibdeno, in modo da conferire una migliore resistenza alla corrosione, rispetto invece all'accaio inox AISI 304, a cui vengono aggiunti nichel e cromo. La struttura austenitica conferisce a questa lega un elevato grado di resistenza, anche a temperature estremamente basse o elevate, garantisce una resistenza alla rottura e alla trazione.
Acciaio inox AISI 316 | Materiale 1.4401 (X5CrNiMo17 12 2) (V4A)
Applicazione: secondo il foglio di lavoro DVGW W541 (sui requisiti di tubi in acciaio inox per l'installazione di acqua potabile domestica), il materiale in acciaio 1.4401 é quello piú frequentemente utilizzato. Può essere utilizzato nelle piú svariate applicazioni: chimica, petrolchimica, industria del gas naturale, industria alimentare, ambienti corrosivi e temperature estreme, tecnologia dei fluidi, caldaie, condensatori, scambiatori di calore, reattori...
