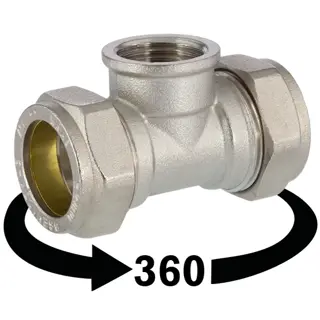

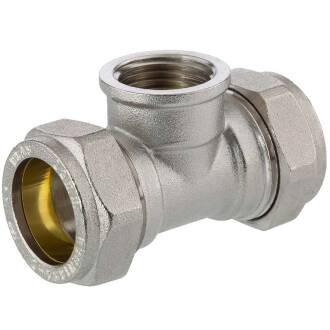

Brass tee 90° compression fitting x female thread

SKU: MK0504
Auswahl Steuerzone / Lieferland
from
2,92 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
  • Available immediately

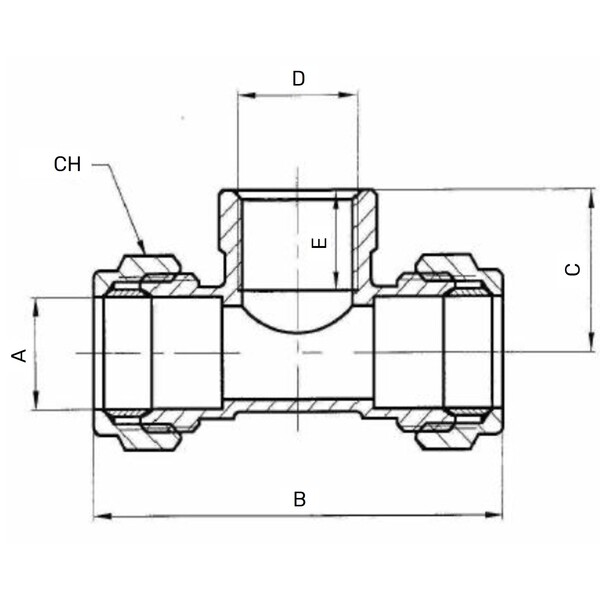

   Variants

Item no.
Variation
A
B
C
CH
D
E
Price
Quantity
MK0504.015.020
15 x 1/2" x 15mm
15
50
24,5
23,5
1/2" (20,96mm)
14
2,92 €*
pc.:
MK0504.018.020
18 x 1/2" x 18mm
18
63
25
28
1/2" (20,96mm)
14
4,07 €*
pc.:
MK0504.018.025
18 x 3/4" x 18mm
18
67
27
28
3/4" (26,44mm)
15
5,22 €*
pc.:
MK0504.022.020
22 x 1/2" x 22mm
22
69
27,5
31,5
1/2" (20,96mm)
14
4,96 €*
pc.:
MK0504.022.025
22 x 3/4" x 22mm
22
69
28
31,5
3/4" (26,44mm)
15
5,40 €*
pc.:
MK0504.028.025
28 x 3/4" x 28mm
28
82
29
38
3/4" (26,44mm)
15
8,83 €*
pc.:
MK0504.028.032
28 x 1" x 28mm
28
81
33
39
1" (33,25mm)
14,5
10,88 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

  • Körper aus vernickeltem Messing UNE EN 12164
  • Überwurfmutter aus vernickeltem Messing
  • Messingring
  • Beidseitige Durchflussrichtung
  • Temperaturbereich -20°C bis 180°C
  • max. Betriebsdruck PN 16 bei 30°C für Kalt- und Warmwasser
  • Konzipiert für den Einsatz mit Kupferrohr EN 1057:1996 und Edelstahlrohr BS4127:1994
  • Befestigungsgewinde nach ISO 228/1
  • Geeignet für den Einsatz in Schaltkreisen für die Wasserverteilung und nicht aggressive Flüssigkeiten mit höherer oder niedriger Dichte.

    WRAS Approved

    Klemmfittings für Kupfer- und Edelstahlrohr sind durch das Water Regulations Advisory Scheme (WRAS) Konformitätszeichen in UK für den Einsatz mit Trinkwasser freigegeben und erfüllen den hohen Standard einer zugelassenen Sanitärarmatur.


    Anzugsdrehmoment

    Der Schneidring

    Wichtiger technischer Hinweis:
    Der Schneidring darf nur einmalig verwendet werden. Wird der Fitting demontiert und soll wieder eingesetzt werden, so ist der Schneidring zwingend zu ersetzen.

    DOWNLOADRoHS Bestätigung HTC
    DOWNLOADREACH Zusatz Messing HTC
    DOWNLOADWRAS Zertifikation
    DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
