Variants

Item no.
Variation
B
D max.
D min.
G
H
H1
L
L1
Price
Quantity
MF0810.025.013
3/4" x 13mm
31
14
13
3/4" (26,44mm)
29
42
40
22
2,14 €*
pc:
MF0810.032.019
1" x 19mm
35
20
18,5
1" (33,25mm)
35
50,5
48
27
3,49 €*
pc:
MF0810.032.025
1" x 25mm
38
25,5
24
1" (33,25mm)
35
50,5
47
28
4,75 €*
pc:

incl. 19% VAT , plus shipping costs

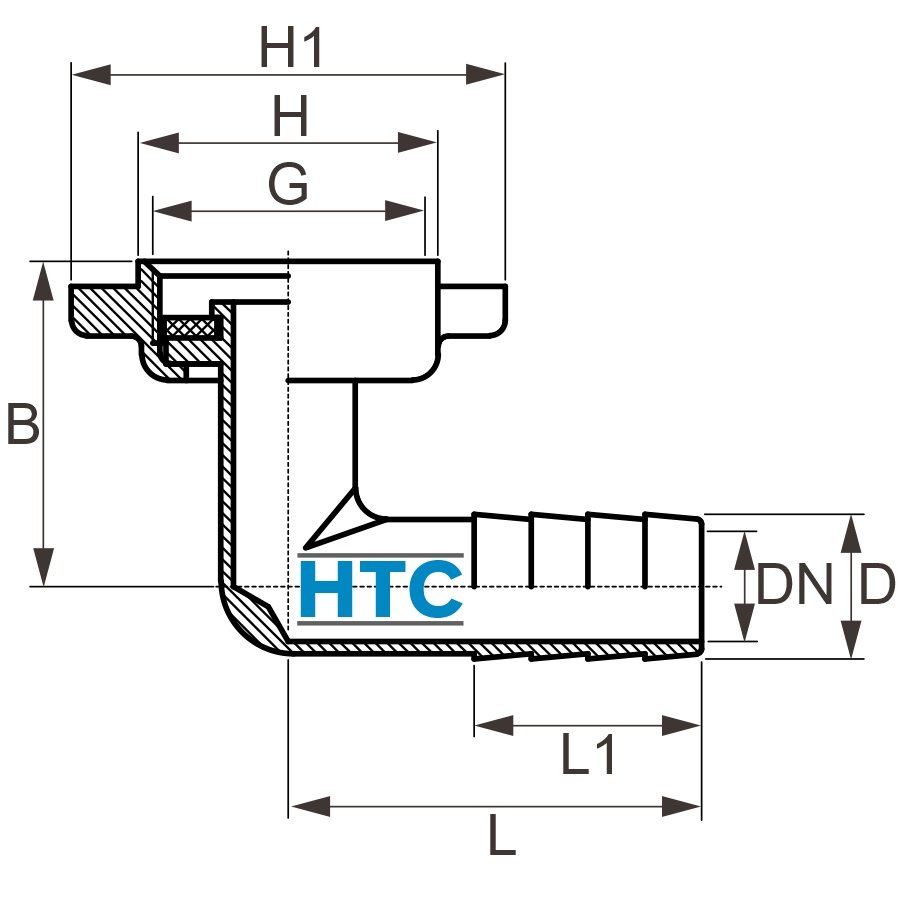

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

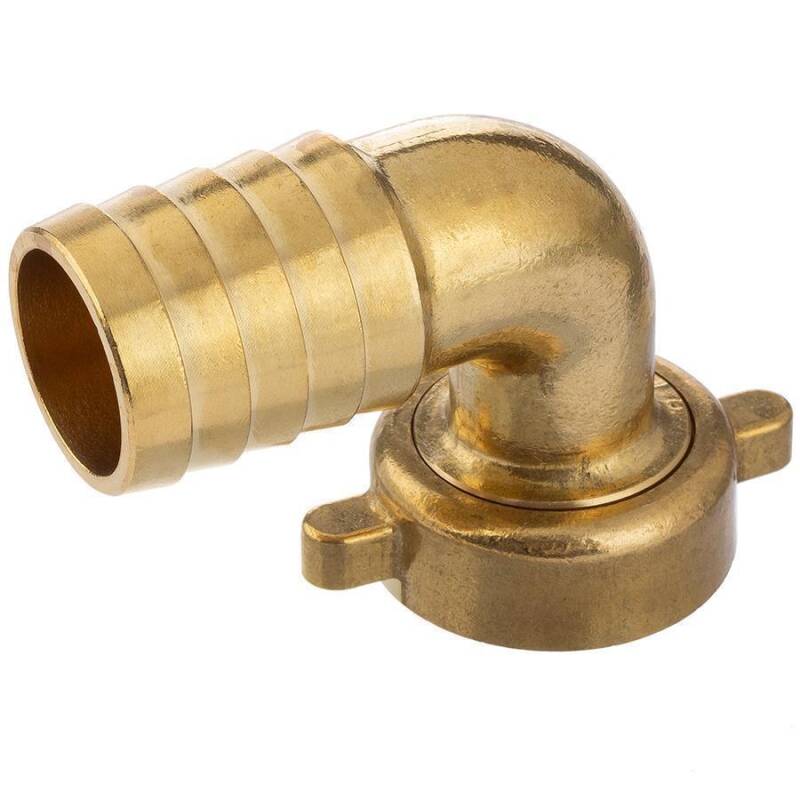

Messing Schlauchtülle 90° Überwurfmutter Innengewinde incl. Flachdichtung x Tülle


Anschluss:
Überwurfmutter Innengewinde incl. Flachdichtung x Tülle
Arbeitsdruck (PN):
PN 10 bei 20°C
Material:
Messing CW61N (für Trinkwasserleitungen verwendbar)
Gewinde Überwurfmutter:
BSP Rohrgewinde ISO 228-1, nicht selbstdichtend, flachdichtend mit innenliegender Flachdichtung gegen flachdichtendes Aussengewinde
DN:
im Bogenbereich der Tülle DN10
Dichtung:
incl. Flachdichtung EPDM
Farbe:
Messing
DOWNLOADRoHS Bestätigung HTC
DOWNLOADREACH Zusatz Messing HTC
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
