Variants

Item no.
Variation
B
DN
E
F
G
L
L1
Price
Quantity
MF0824.000.016
3/8"
24/24,5
11
2,5
5,7
3/8" (16,66mm)
35
18,5
3,12 €*
pc:
MF0824.000.020
1/2"
31/31,5
15,5
5
8
1/2" (20,96mm)
50
27,5
5,77 €*
pc:
MF0824.000.025
3/4"
38/39
21
3,5
8,5
3/4" (26,44mm)
70
37,5
7,02 €*
MF0824.000.032
1"
43/46,5
28
4,5
9,5
1" (33,25mm)
64
35
8,58 €*
pc:
MF0824.000.040
1 1/4"
51/58
36
4
10
1 1/4" (41,91mm)
72,5
37
13,45 €*
pc:
MF0824.000.050
1 1/2"
58/64
40
4
10
1 1/2" (47,81mm)
71
38
19,36 €*
pc:
MF0824.000.063
2"
73,5/88
52
5
11,5
2" (59,61mm)
73,5
37
25,78 €*
pc:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

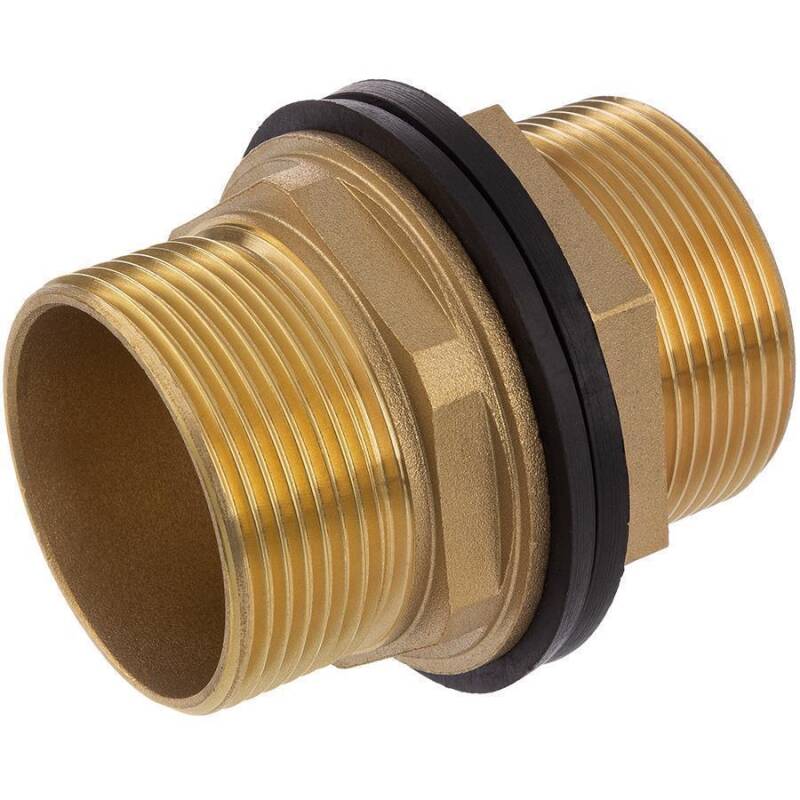

Messing Tankconnector Tankdurchführung, 2fach Aussengewinde

Anschluss:
2fach Aussengewinde
einseitig feststehende Anschlagmutter
Material:
Messing CW61N (für Trinkwasserleitungen verwendbar)
Dichtung:
2fach EPDM
Gewinde:
BSP Rohrgewinde ISO 228-1, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
-20°C bis 80°C (Limitierung durch EPDM-Dichtung)
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser
technische Hinweise:
B Maßangabe 1 = Messingkörper
B Maßangabe 2 = Dichtung

Version 3/8" mit Anschlagmutter und Kontermutter ohne Bund
DOWNLOADRoHS Bestätigung HTC
DOWNLOADREACH Zusatz Messing HTC
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
