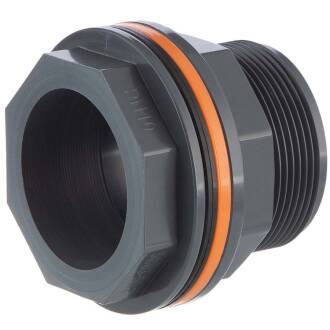

Adattatore per serbatoio manicotto x manicotto/filetto maschio in PVC-U

Codice articolo: AF0820
a partire da
3,78 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
  • disponibilità immediata
Varianti

Foto prodotto
Cod. Art.
Versione
A
B
F
G
L
SW
Prezzo
Quantità
Adattatore per serbatoio manicotto x manicotto/filetto maschio in PVC-U
AF0820.016.020
16 x 16mm, 1/2"
16
32
20
1/2" (20,96mm)
43
27
3,78 €*
pz:
Adattatore per serbatoio manicotto x manicotto/filetto maschio in PVC-U
AF0820.050.063
50 x 50mm, 2"
50
50
28
2" (59,61mm)
67
66
9,94 €*
pz:
Adattatore per serbatoio manicotto x manicotto/filetto maschio in PVC-U
AF0820.063.075
63 x 63mm, 2 1/2"
63
55
30
2 1/2" (75,18mm)
84
28,56 €*
pz:
Adattatore per serbatoio manicotto x manicotto/filetto maschio in PVC-U
AF0820.075.090
75 x 75mm, 3"
75
65
36
3" (87,88mm)
100
28,56 €*
pz:
Adattatore per serbatoio manicotto x manicotto/filetto maschio in PVC-U
AF0820.090.110
90 x 90mm, 4"
90
89
38
4" (113,03mm)
128
97,75 €*
pz:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

PVC-U Tankdurchführung Tankconnector Klebemuffe x Klebemuffe/Aussengewinde

  • ideal zur Anbindung eines Schlauch- oder Rohrsystem an einen Behälter/Tank
  • von beiden Seiten kann ein Rohr eingeklebt werden
  • mit Einschränkung Nutzung des Aussengewindes z.B. zum Aufschrauben einer Schlauchtülle mit Überwurfmutter
Anschluss:
Klebemuffe x Klebemuffe/Aussengewinde
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau
Dichtung:
inklusive zwei Flachdichtungen EPDM bzw. einer Flachdichtung und orangem PE-Ring

Die optimale Lochbohrung


  • "mind. Bohrung" zeigt Ihnen die minimalste (optimale) Lochausschnittsgröße an.


  • Verwenden Sie zur Abdichtungsunterstützung Sanitärsilikon o.ä.. Dadurch erhalten Sie außerdem eine feste Fixierung der Tankdurchführung an Ihrem Behälter und bei Demontage läßt sich der Silikonfilm mit einem Messer leicht vom Behälter trennen.



  • Die PVC Tankdurchführung Tank Connector mit beidseitiger Klebemuffe kann an der Wand und auch als Bodenablauf genutzt werden.

 Gewinde  mind. Bohrung
 1/2"  21,0mm
 3/4"  26,5mm
 1"  33,5mm
 1 1/4"  42,0mm
 1 3/4"  53,5mm
 2"  60,0mm
 2 1/2"  75,5mm
 3"  88,0mm
 4"  113,5mm

Ersatzteile Tankdurchführung AF0820
