Variants

Product picture

Item no.

Variation

Price

Quantity

EF0803.012.006

1/4" x 6mm

6 (6,3/5,3)

3,3

Rp 1/4" (13,16mm)

17,5

1,54 €^*

EF0803.012.008

1/4" x 8mm

8 (8,3/7,3)

3,8

Rp 1/4" (13,16mm)

19,5

1,79 €^*

EF0803.012.009

1/4" x 9mm

9 (9/7,5)

Rp 1/4" (13,16mm)

29,5

1,79 €^*

EF0803.012.010

1/4" x 10mm

10 (10,3/9,3)

Rp 1/4" (13,16mm)

1,93 €^*

EF0803.012.013

1/4" x 13mm

13 (13,3/12,3)

Rp 1/4" (13,16mm)

10,5

2,46 €^*

EF0803.012.016

1/4" x 16mm

16 (16,3/15,3)

Rp 1/4" (13,16mm)

2,61 €^*

EF0803.016.006

3/8" x 6mm

6 (6,2/5,2)

3,3

Rp 3/8" (16,44mm)

17,5

20,5

1,75 €^*

EF0803.016.008

3/8" x 8mm

8 (8,3/7,3)

3,8

Rp 3/8" (16,44mm)

39,5

9,5

24,5

20,5

2,07 €^*

EF0803.016.010

3/8" x 10mm

10 (10,3/9,3)

Rp 3/8" (16,66mm)

39,5

10,5

20,5

2,28 €^*

EF0803.016.013

3/8" x 13mm

13 (13,3/12,3)

Rp 3/8" (16,66mm)

11,5

25,5

20,5

3,00 €^*

EF0803.016.016

3/8" x 16mm

16 (16,3/15,3)

3/8" (16,44mm)

11,5

20,5

3,25 €^*

EF0803.020.006

1/2" x 6mm

6 (6,3/5,3)

3,3

Rp 1/2" (20,96mm)

2,07 €^*

EF0803.020.008

1/2" x 8mm

8 (8,3/7,3)

3,8

Rp 1/2" (20,96mm)

14,5

2,21 €^*

EF0803.020.010

1/2" x 10mm

10 (10,3/9,3)

Rp 1/2" (20,96mm)

39,5

2,21 €^*

EF0803.020.013

1/2" x 13mm

13 (13/11,5)

7,5

Rp 1/2" (20,96mm)

2,96 €^*

EF0803.020.015

1/2" x 15mm

15 (15/13,5)

Rp 1/2" (20,96mm)

2,89 €^*

EF0803.020.016

1/2" x 16mm

16 (16,3/15,3)

Rp 1/2" (20,96mm)

25,5

2,89 €^*

EF0803.020.019

1/2" x 19mm

19 (19/17,5)

14,5

Rp 1/2" (20,96mm)

2,93 €^*

EF0803.020.020

1/2" x 20mm

20 (20,5/19,5)

Rp 1/2" (20,96mm)

33,5

3,36 €^*

EF0803.025.019

3/4" x 19mm

19 (20/18,5)

Rp 3/4" (26,44mm)

3,12 €^*

EF0803.025.025

3/4" x 25mm

25 (25/24)

Rp 3/4"(26,44mm)

6,82 €^*

EF0803.032.019

1" x 19mm

19 (19,5/18)

Rp 1" (33,25mm)

65,5

6,91 €^*

EF0803.032.025

1" x 25mm

25 (26,5/25)

Rp 1" (33,25mm)

5,00 €^*

EF0803.032.032

1" x 32mm

32 (32,5/31)

Rp 1" (33,25mm)

9,47 €^*

EF0803.040.032

1 1/4" x 32mm

32 (32/30,5)

Rp 1 1/4" (41,91mm)

58,5

7,09 €^*

EF0803.050.038

1 1/2" x 38mm

38 (39/37,5)

Rp 1 1/2" (47,81mm)

9,70 €^*

EF0803.063.051

2" x 51mm

51 (51/49,5)

Rp 2" (59,61mm)

14,26 €^*

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

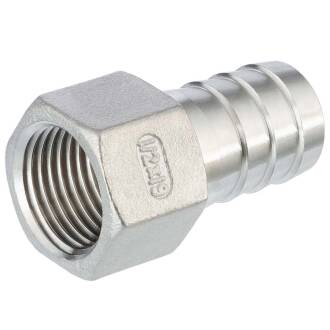

Schlauchtülle Innengewinde feststehend x Tülle Edelstahl V4A AISI316

Anschluss:

Innengewinde feststehend x Tülle

Gewinde:

Whitworth -Rohrgewinde nach DIN/ISO 2999, nicht selbstdichtend, Abdichtung mit Hanf, Dichtpaste o.ä.

Temperatur:

-20°C bis 200°C

Arbeitsdruck (PN):

20 bar

Material:

Edelstahl AISI 316 V4A (UNE EN 10213-4 / DIN 1.4408)

DIN:

Dimensionen konform ISO 4144, Anschlussgewinde nach ISO 7/1 (DIN 2999 / BS 21)

Farbe:

Grau Edelstahl

Die Eckdaten

Arbeitstemperatur -20°C bis 200°C
Arbeitsdruck PN 20 bar (300 psi)
Vermaßung gemäß ISO 4144
Whitworth Gewinde, CNC gefräßt gemäß Norm ISO 7/1 (DIN 2999 / BS21)
Fertigungsstandard UNE EN 10213-4, Toleranz DIN 1.4408

Edelstahl (nach EN 10020) ist eine Bezeichnung für legierte oder unlegierte Stähle mit besonderem Reinheitsgrad. Stähle, deren Schwefel- und Phosphorgehalt (sogenannte Eisenbegleiter) 0,025% nicht überschreitet.
Die Legierung 316 ist eine Standard Stahlsorte mit Molybdän. Das Molybdän verleiht der Legierung 316 eine bessere Korrosionsbeständigkeit als 304, insbesondere eine höhere Beständigkeit gegen Lochfraß und Spaltkorrosion in chloridhaltigen Medien. Die austenitische Struktur verleiht dieser Legierung einen hohen Grad an Zähigkeit, selbst bei Tiefsttemperaturen, hohe Kriechfestigkeit, Zeitstandfestigkeit und Zugefestigkeit bei erhöhten Temperaturen. Die Legierung ist umgangssprachlich bekannt als V4A Edelstahl.

Edelstahl AISI 316 | Werkstoff 1.4401 (X5CrNiMo17-12-2) (V4A) Anwendung: Laut DVGW-Arbeitsblatt W541 (Grundlage für die Anforderung an Rohre aus nichtrostenden Stählen für die Trinkwasser-Hausinstallation) wird der Stahlwerkstoff 1.4401 am häufigsten eingesetzt.
Einsetzbar in vielfältigen Anwendungen in Chemie-, Petrochemie- und Erdgasindustrie, Lebensmittelindustrie, korrosive Umgebungen und extremen Temperaturen ... Fluidtechnik, Kessel, Kondensatoren, Wäretauscher, Reaktoren ...

DOWNLOADRoHS Bestätigung HTC

DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
