Variants

Item no.
Variation
B
DN
G
H
H1
L
W
Price
Quantity
EA0020.00T.020
1/2"
34
10
1/2" (20,96mm)
86
64
72,5
142
41,48 €*
pc.:
EA0020.00T.025
3/4"
39
15
3/4" (26,44mm)
69
89
86
143
53,74 €*
pc.:
EA0020.00T.032
1"
44
20
1" (33,25mm)
105
76
91
143
82,11 €*
pc.:
EA0020.000.040
1 1/4"
62
25
1 1/4" (41,91mm)
117
91
129
170
113,17 €*
pc.:
EA0020.000.050
1 1/2"
71
32
1 1/2" (47,81mm)
142
106
140
197
168,19 €*
pc.:
EA0020.000.063
2"
80
40
2" (59,61mm)
152
109
156
198
232,05 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

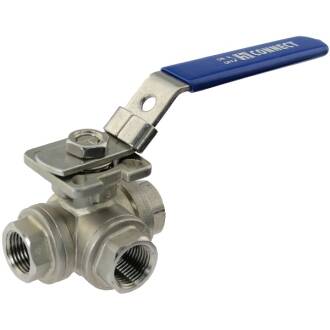

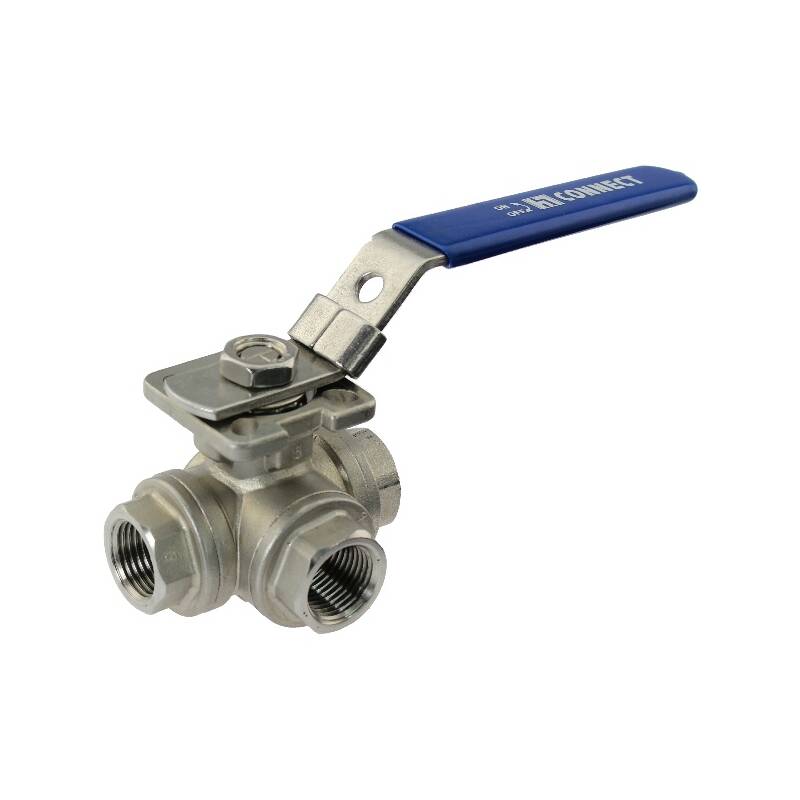

3Wege Kugelhahn T-Bohrung, Edelstahl Armatur, Qualität AISI 316, V4A

Anschluss:
3fach Innengewinde
Gewinde:
BSP Rohrgewinde R (konisch) DIN 2999 & BS21, ISO 228/1 & ISO 7/1, nicht selbstdichtend, Abdichtung mit Hanf, Dichtpaste o.ä.
Temperatur:
-20°C bis 180°C
Arbeitsdruck (PN):
max. 1000 PSI | 69 bar | W.O.G. (water, oil, gas)
Material:
Edelstahl AISI 316 V4A (UNE EN 10213-4 / DIN 1.4408)
Dichtung:
PTFE (Teflon)
DIN:
Dimensionen konform ISO 4144, Anschlussgewinde nach ISO 7/1 (DIN 2999 / BS 21)
Farbe:
Grau Edelstahl
P-916
1
Gehäuse
CF8M 1.4408
2
Anschlussmuffe
CF8M 1.4408
3
Kugelsitz
PTFE (Teflon)
4
Kugel
SS 316
5
Dichtring
PTFE (Teflon)
6
Spindeldichtung
PTFE (Teflon)
7
Spindel
SS 316
8
Schaft
SS 304
9
Wellendichtung
PTFE (Teflon)
10
Spindelführung
SS 304
11
Sprengring
SS 304
12
Griff
SS 304
13
Spindelmutter
SS 304



Druck_Temperatur

Die Eckdaten

  • Arbeitstemperatur -20°C bis 200°C
  • Arbeitsdruck PN 20 bar (300 psi)
  • Vermaßung gemäß ISO 4144
  • Whitworth Gewinde, CNC gefräßt gemäß Norm ISO 7/1 (DIN 2999 / BS21)
  • Fertigungsstandard UNE EN 10213-4, Toleranz DIN 1.4408

    • Edelstahl (nach EN 10020) ist eine Bezeichnung für legierte oder unlegierte Stähle mit besonderem Reinheitsgrad. Stähle, deren Schwefel- und Phosphorgehalt (sogenannte Eisenbegleiter) 0,025% nicht überschreitet.
    Die Legierung 316 ist eine Standard Stahlsorte mit Molybdän. Das Molybdän verleiht der Legierung 316 eine bessere Korrosionsbeständigkeit als 304, insbesondere eine höhere Beständigkeit gegen Lochfraß und Spaltkorrosion in chloridhaltigen Medien. Die austenitische Struktur verleiht dieser Legierung einen hohen Grad an Zähigkeit, selbst bei Tiefsttemperaturen, hohe Kriechfestigkeit, Zeitstandfestigkeit und Zugefestigkeit bei erhöhten Temperaturen. Die Legierung ist umgangssprachlich bekannt als V4A Edelstahl.

    Edelstahl AISI 316 | Werkstoff 1.4401 (X5CrNiMo17-12-2) (V4A) Anwendung: Laut DVGW-Arbeitsblatt W541 (Grundlage für die Anforderung an Rohre aus nichtrostenden Stählen für die Trinkwasser-Hausinstallation) wird der Stahlwerkstoff 1.4401 am häufigsten eingesetzt.
    Einsetzbar in vielfältigen Anwendungen in Chemie-, Petrochemie- und Erdgasindustrie, Lebensmittelindustrie, korrosive Umgebungen und extremen Temperaturen ... Fluidtechnik, Kessel, Kondensatoren, Wäretauscher, Reaktoren ...
