Variants

Item no.

Variation

Price

Quantity

AK0110.000.032

32mm

96,5

1 1/2" (47,81mm)

133,5

183

68,54 €^*

AK0110.000.040

40mm

96,5

2" (59,61mm)

145

197,5

75,74 €^*

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

Aktuell stehen nur die angezeigten Größen zur Verfügung. Wir sind bemüht, die fehlenden Dimensionen schnellstmöglichst zu ergänzen.

PVC-U Membranschieber EPDM Dichtung Verschraubung 2fach Klebemuffe

Membranschieber für genaue Regulierung der Durchflussmenge im Anlagenbau, Aquarienbau sowie allen Anwendungen, bei denen eine genaue Dosierung unumgänglich ist. Vermeiden eines Wasserhammers durch "sanfte" Schließung des Durchflusses.

Durch Drehen des Handrades senkt oder hebt sich eine Membran im Durchflusskanal und reguliert so wesentlich kontrollierter den Durchfluss.

Vier Edelstahl V2A Schrauben sorgen für gleichmäßige Flächenpressung und höchste Dichtheit bis PN 10. Die Edelstahlschrauben haben keinen Kontakt mit der durchfließenden Flüssigkeit.

Wirkliche Nachhaltigkeit gepaart mit technischer Intelligenz: Gewindeanschlüsse in BSP G Gewinde und somit kombinierbar mit identischem Gegengewinde. Umfassende Ersatzteilbereitstellung, so dass ein Umbau oder ein Verlust kein Problem darstellt.

Anschluss:

2fach Klebemuffe 2/3 Kupplung BSP G

Membran:

EPDM 70 sh

O-Ring:

EPDM

Temperatur:

bis 45°C konstant, kurzzeitig 60°C

Arbeitsdruck (PN):

max. 10 bar bei 20°C

Material:

PVC-U

Farbe:

Grau, Handrad Rot

Der Membranschieber von und seine Features im Detail

PVC-U Membranschieber Detail 1

Alle Anschlüsse mit Gewinde BSP G, kombinierbar mit identischem Gegengewinde

PVC-U Membranschieber Detail 2

Eingelassenes Messinggewinde für einen feste, stabile Verbindung zum Untergrund

PVC-U Membranschieber Detail 3

Die optische Stellungsanzeige für die visuelle Kontrolle bei Drehen des Handrads

PVC-U Membranschieber Detail 4

Entriegelung des Handrades mit dem beiliegendem Entriegelungsschlüssel

PVC-U Membranschieber Detail 5

Verriegelung des Handrades für die Sicherung gegen unbeabsichtigter Einstellungsveränderung

PVC-U Membranschieber Detail 5

Verriegelung des Handrades für die Sicherung gegen unbeabsichtigter Einstellungsveränderung

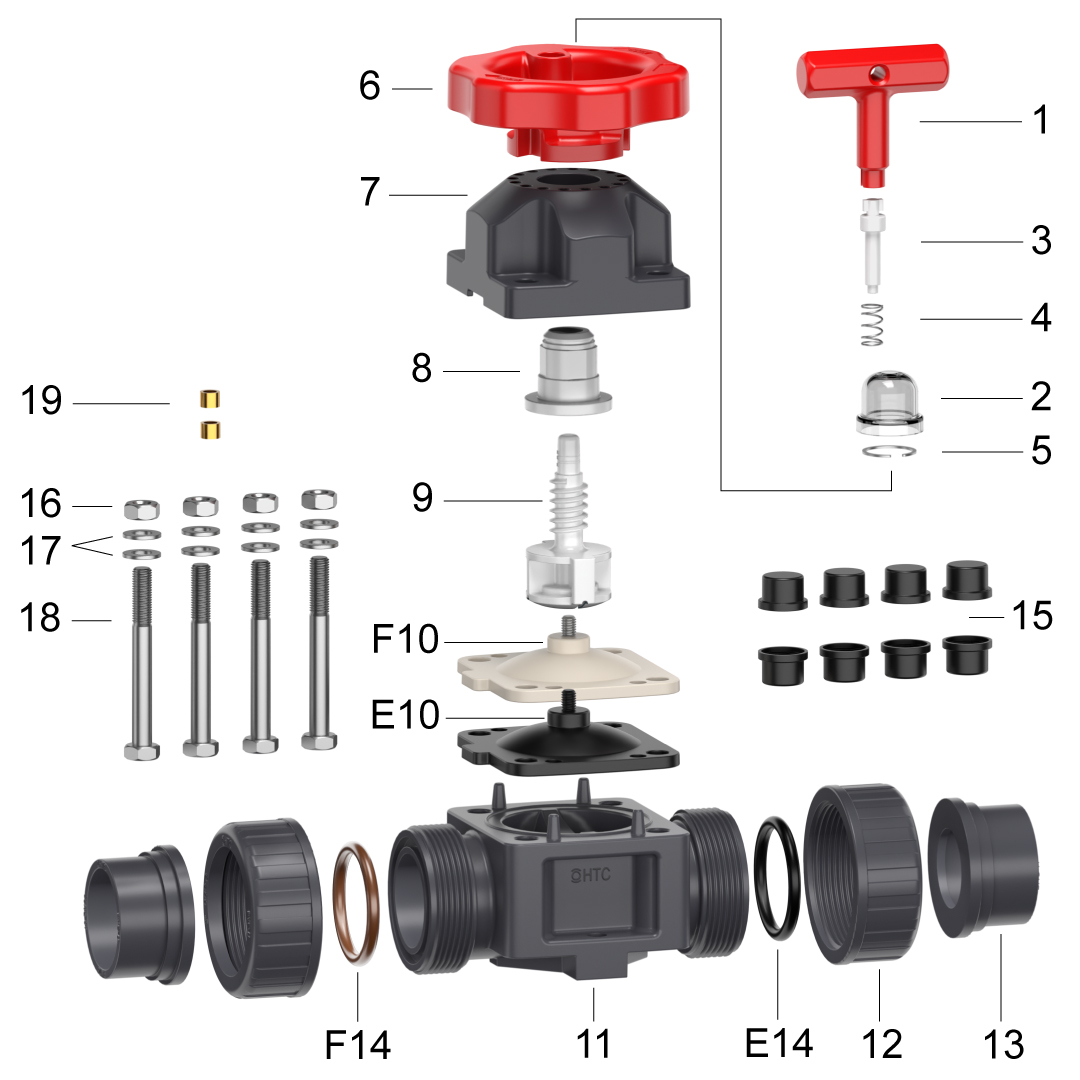

HTC AK0110 Membranschieber Explosionsbild

Nr.	Teil	Material
1	Griff	PVC-U
2	Schauglas	Polystrol
3	Schließzylinder	POM
4	Feder	SS304
5	Klammer	POM
6	Handrad	ABS
7	Gehäusedeckel	PVC-U
8	Manschette	POM
9	Welle	POM
10	Membran	EPDM
11	Körper	PVC-U
12	Überwurfmutter	PVC-U
13	Einlegemuffe	PVC-U
14	O-Ring	EPDM
15	Schutzkappe	Polypropylen
16	Mutter	SS304
17	Unterlegscheibe	SS304
18	Schraube	SS304
19	Einpressmutter	Messing
