Y-filter pressure regulator

SKU: BW0006
Auswahl Steuerzone / Lieferland
from
0,00 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
  • Available immediately
   Variants

Item no.
Variation
filter
Input pressure
Output pressure
Thread
Type
Price
Quantity
BW0006.021.025
3/4" Aussengewinde - 2,1 bar
200 Mesh
max. 8,3 bar
2,1 bar
3/4" (26,44mm)
NDS PRYF-30
25,70 €*
pc.:
BW0006.028.032
1" Aussengewinde - 2,8 bar
200 Mesh
max. 8,3 bar
2,8 bar
1" (33,25mm)
NDS PRYF-40
25,70 €*
BW0006.010.025
3/4" Innen- x Aussengewinde - 1,0 bar
150 Mesh
max. 6 bar
1,0 bar
3/4" (26,44mm)
TECO 1,0 bar
0,00 €*
BW0006.014.025
3/4" Innen- x Aussengewinde - 1,4 bar
150 Mesh
max. 6 bar
1,4 bar
3/4" (26,44mm)
TECO 1,4 bar
0,00 €*
BW0006.018.025
3/4" Innen- x Aussengewinde - 1,8 bar
150 Mesh
max. 6 bar
1,8 bar
3/4" (26,44mm)
TECO 1,8 bar
0,00 €*
BW0006.025.025
3/4" Innen- x Aussengewinde - 2,5 bar
150 Mesh
max. 6 bar
2,5 bar
3/4" (26,44mm)
TECO 2,5 bar
0,00 €*

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

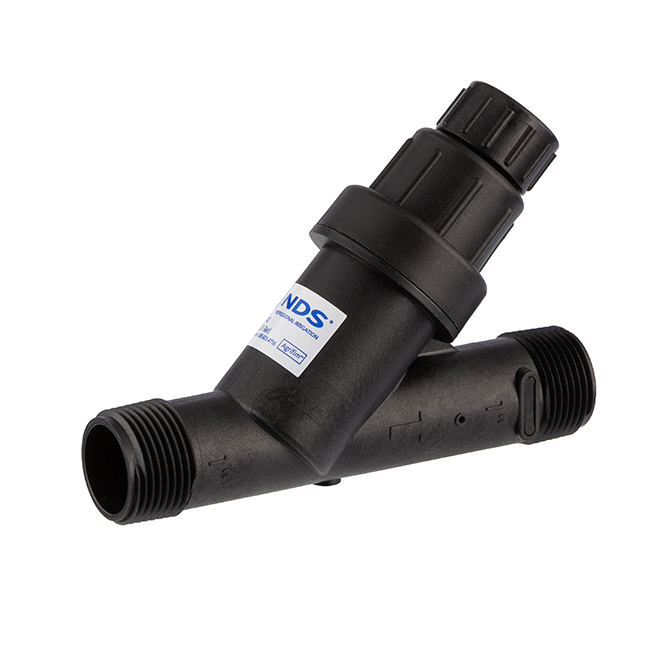

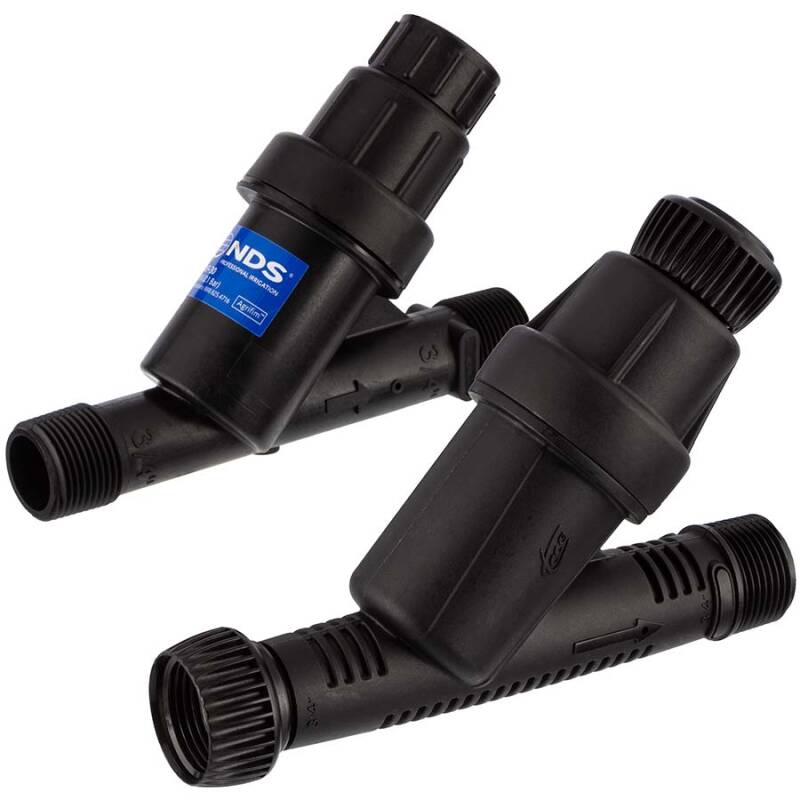

Druckregulierender Y-Filter, 2fach Aussengewinde

Der druckregulierende Y-Filter reduziert die Anzahl der notwendigen Einzelaggreagate durch die Kombination von Druckregulierung und Filtration zu einem kompakten Einzelaggregat. Durch die kompkate Bauweise ist die Unterbringung incl. Magnetventil in einem 30cm Ventilschacht möglich.


Kenndaten:

  • gefertigt aus hochwertigem, glasfaserverstärktem Nylon (ABS)
  • Eingangsdruck: 1,3 bar bis 8,3 bar
  • Ausgangsdruck 3/4" Version: 2,1 bar, Durchfluss bis 1.137 l/h
  • Ausgangsdruck 1" Version: 2,8 bar, Durchfluß bis 3.407 l/h
  • V2A Edelstahlfilter 200 Mesh, 75 Micron
  • Filterkappe mit Flachdichtung
Wichtig: Der druckregulierende Filter kann nur nach einem Magnetventil oder sonstigem Regelventil betrieben werden, da dieser nicht unter konstantem Druck stehen darf.
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
