Ventilschacht IRRITEC eckig

Artikelnummer: PA0219
Auswahl Steuerzone / Lieferland
Ausführung hier auswählen
Irritec
ab
20,74 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

Produktbild
Artikel-Nr.
Variante
B
B1
B2
H
L
L1
L2
Preis
Menge
Ventilschacht IRRITEC eckig Standard Irritec
PA0219.IRR.STA
Standard Irritec
375
335
280
310
510
470
410
27,89 €*

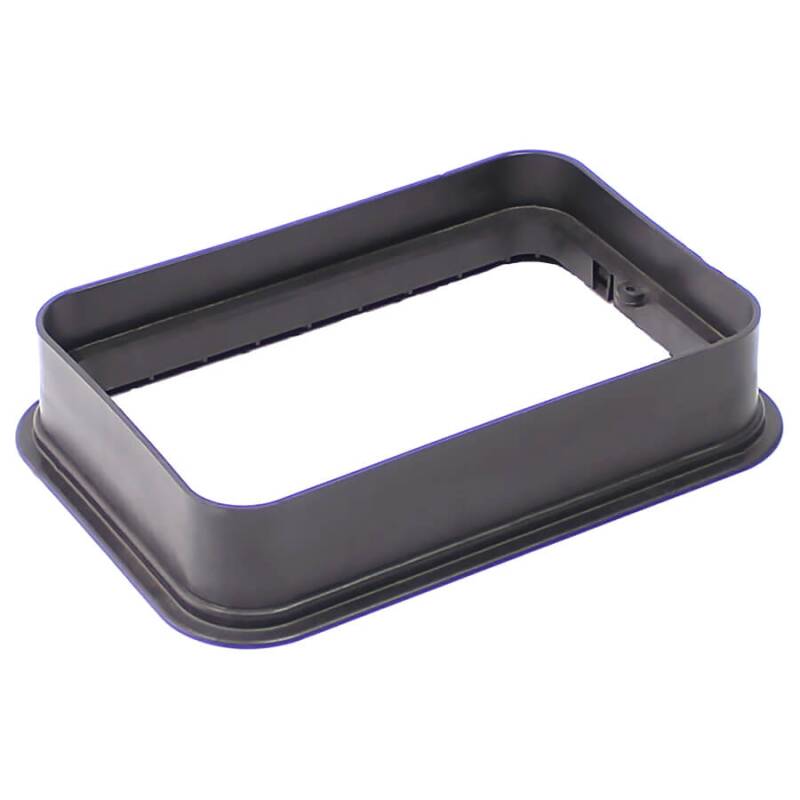

Erhöhung schmal für IRRITEC Standard
PA0219.IRR.ER1
Erhöhung schmal Irritec Standard
310
230
275
90
445
365
405
20,74 €*
Stk.:

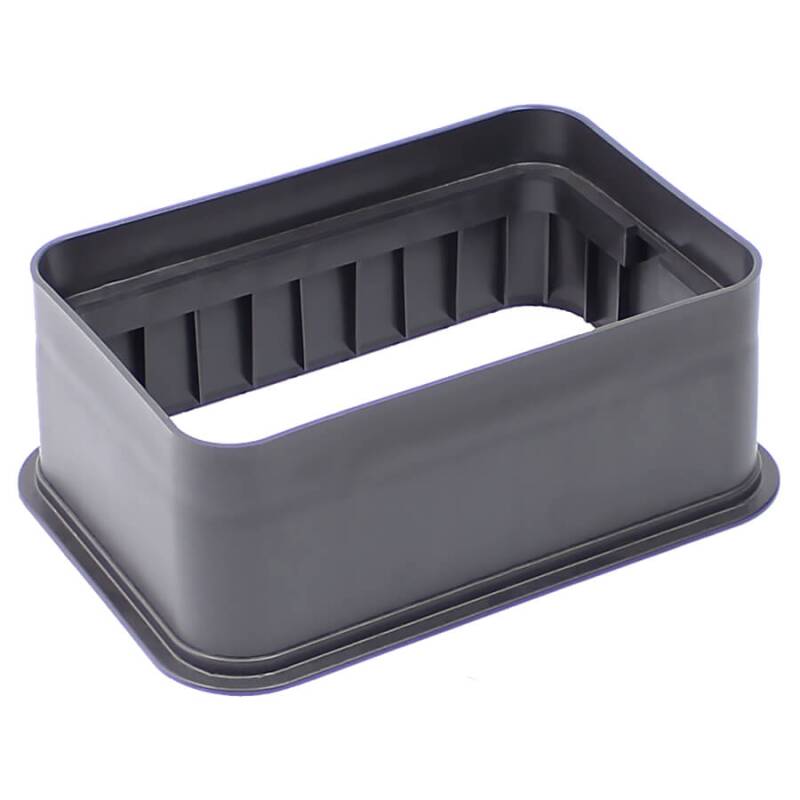

Erhöhung breit für IRRITEC Standard
PA0219.IRR.ER2
Erhöhung breit Irritec Standard
310
250
270
167
445
385
405
23,76 €*
Stk.:
Ventilschacht IRRITEC eckig Jumbo Irritec
PA0219.IRR.JUM
Jumbo Irritec
500
460
370
310
650
595
520
48,83 €*
Stk.:
Erhöhung für IRRITEC Jumbo
PA0219.IRR.ER3
Erhöhung Jumbo Irritec
405
370
365
165
550
525
515
35,50 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

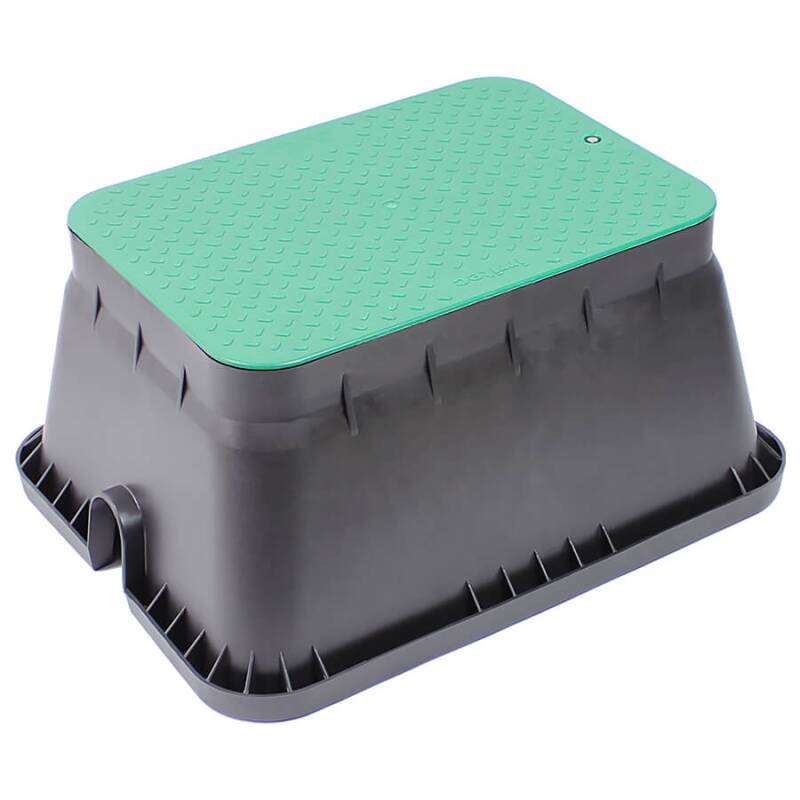

Ventilschacht IRRITEC eckig


gut geplant ist halb gewonnen

Bereiten Sie bei Bau ein dementsprechend großzügiges Loch für Ihren Ventilschacht vor. Verfüllen Sie dieses Loch zu mind. 1/3 mit Kies o.ä. und setzen Sie Ihren Ventilschacht in dieses Kiesbett.Der Ventilschacht zur Aufnahme Ihrer Verteilereinheit ist unten offen - dies aus gutem Grund. So kann z.B. bei Regen eindringendes Wasser leicht abfließen bzw. im Kiesbett versickern. Vorteilhaft ist es auch, wenn z.B. der Ventilschacht in einem generellen Kiesbereich steht.

PA0219 Kiesbett


Qualität und Features:

  • hochschlagzäher Kunststoff in stabiler Ausführung
  • Ventilschachtgehäuse, unten offen: Schwarz und Deckel Grün
  • Polypropylen resistent gegen UV-Bestrahlung; geeignet für hohe Temperaturen
  • Chemikalien resistent und korrosionsfrei
  • wasserfest und funktionsfähig bei allen Wetterbedingungen.
  • optimale Passform: kein Schmutz oder Gras zwischen Gehäuse und Deckel
  • einfacher Zugriff auf Armaturen durch großen Innenraum
  • sichere Deckelverriegelung durch Schraube (zum Öffnen und Verschließen wird ein Steckschlüssel benötigt)
  • abgeschrägte Deckelkanten schützen vor möglichen Schäden durch Rasenmäher


Ventilschachtdeckel richtig aufsetzen - einfach erklärt


Ventilschacht Aufbau Anleitung Schritt 1

Schritt 1

Setzen Sie den Deckel schräg auf, so dass die Seite mit dem innenliegenden Widerhaken im Ventilschacht sitzt und die Seite mit der Schraubsicherung nach oben zeigt.


Ventilschacht Aufbau Anleitung Schritt 2

Schritt 2

Der grüne Widerhakenverschluss des Deckels rastet so bereits im Deckelgehäuse ein und kann so nicht beim Kompletteinrasten des Deckels beschädigt werden.


Ventilschacht Aufbau Anleitung Schritt 3

Schritt 3

Die Seite mit der Schraubensicherung in die Aussparung des Ventilschachtkörpers drücken, Schraube eventuell nach oben ziehen.


Ventilschacht Aufbau Anleitung Schritt 4

Schritt 4

Fertig - Sichern Sie Ihre Armaturen im Ventilschacht durch Einschrauben der Sicherungsschraube gegen Vantalismus. Hierzu benötigen Sie einen Steckschlüssel.


Ventilschacht Aufbau Anleitung Schritt 5

So nicht!

Bei einem beidseitigen Eindrücken des Deckels besteht die Gefahr des Abbrechens des Haltewiderhakens auf der Unterseite des Deckels.




Technischer Hinweis: Die Ventilschachterhöhung wird auf den jeweiligen Ventilschacht aufgesteckt und ist somit seitlich fixiert und kann nicht verrutschen. Der Deckel des Ventilschachtes wird nun in die Erhöhung eingelegt und kann ebenso mit der beim Ventilschacht mitgelieferten Schraube gesichert werden.

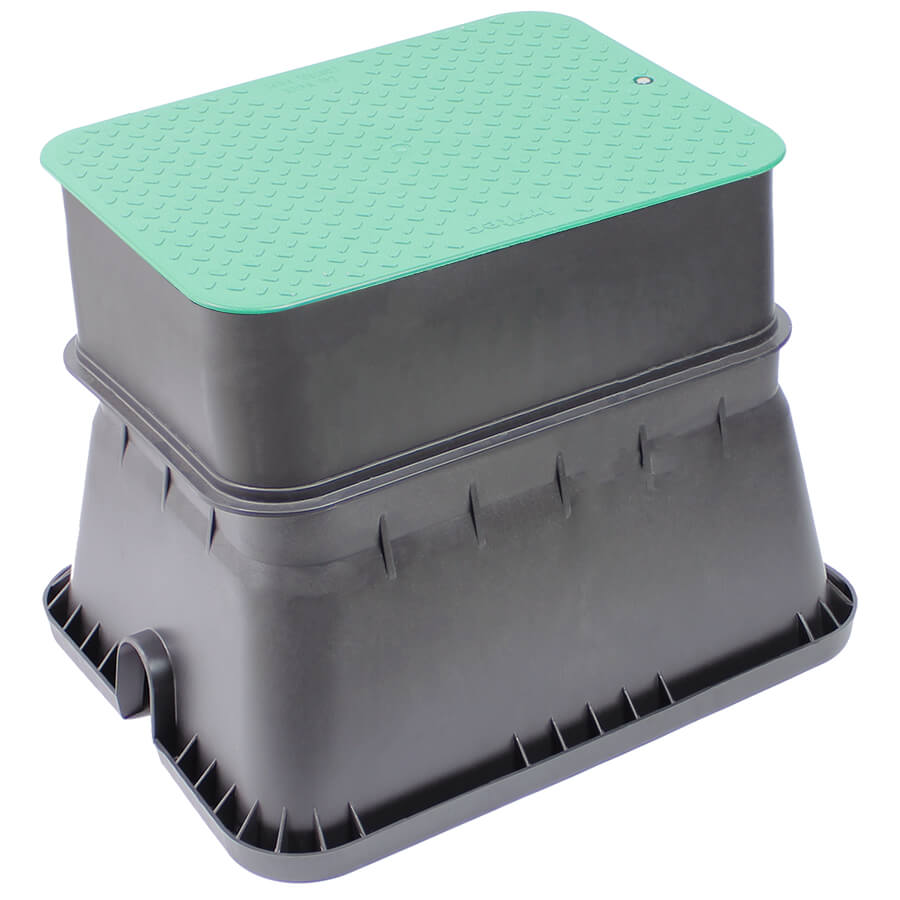

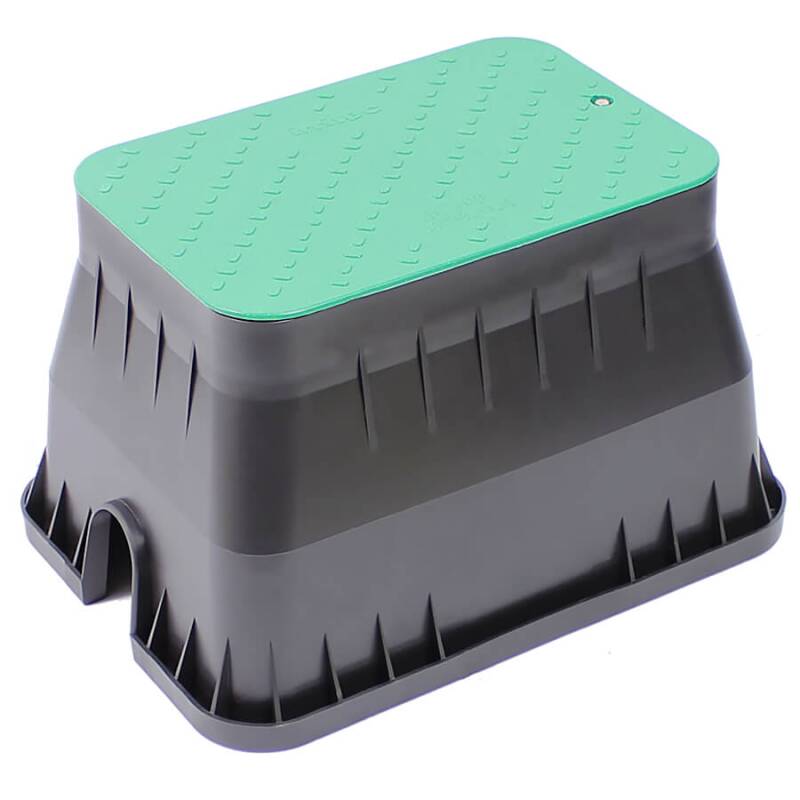

Erhöhung für Ventilschacht Standard Irritec

Für den Ventilschacht Standard von Irritec stehen zwei Erhöhungen zur Verfügung. Theoretisch kann der Ventilschacht endlos erhöht werden, wobei der Erddruck zu beachten ist.

PA0219 Irritec Erhöhung Standard

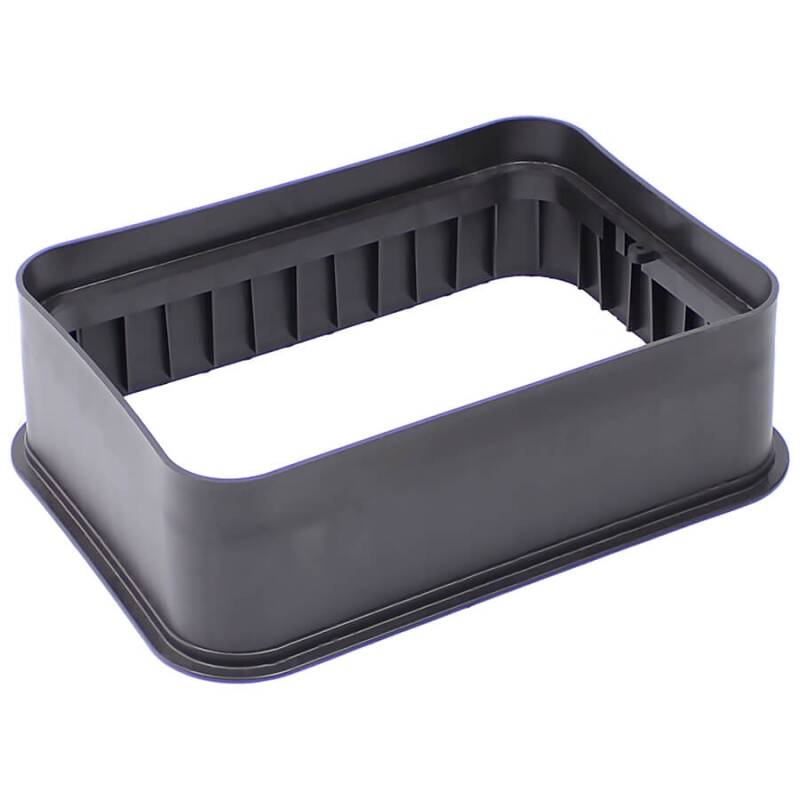

Erhöhung für Ventilschacht Jumbo Irritec

Die Erhöhung für den Ventilschacht Jumbo von Irritec erhöht den Schacht um brutto 168mm. Theoretisch kann der Ventilschacht endlos erhöht werden, wobei der Erddruck zu beachten ist.

PA0219 Irritec Erhöhung Jumbo

   Medien

Es stehen aktuell keine Mediendateien zur Verfügung.
