Variants

Product picture

Item no.

Variation

Price

Quantity

IB0005.000.150

S165*7 | DN150

187

DN 150 | ~ 163mm

---

---

6,38 €^*

IB0005.VEN.150

S165*7 | DN 150 incl. Entlüftungsventil

187

DN 150 | ~ 163mm

2" (59,61mm)

8,21 €^*

IB0005.263.150

S165*7 | DN150 2fach G2" Gewinde

187

DN 150 | ~ 163mm

2fach 2" (59,61mm)

9,10 €^*

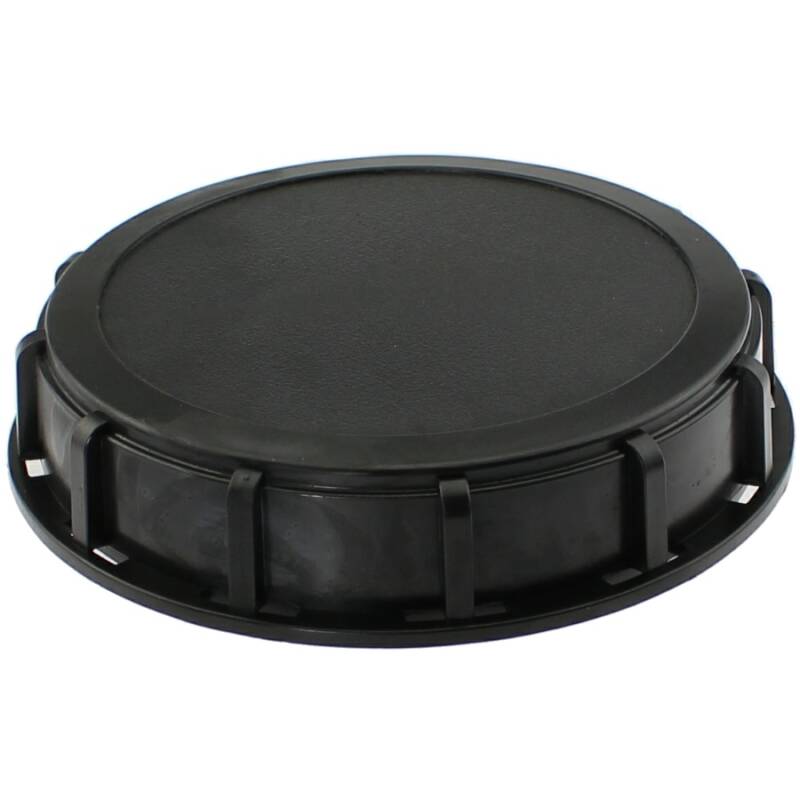

IB0005.000.225

S245*6 | DN225

265

DN 225 | ~ 242mm

---

---

13,29 €^*

IB0005.VEN.225

S245*6 | DN 225 mit Entlüftungsventil

271

DN 225 | ~ 242mm

2" (59,61mm)

15,83 €^*

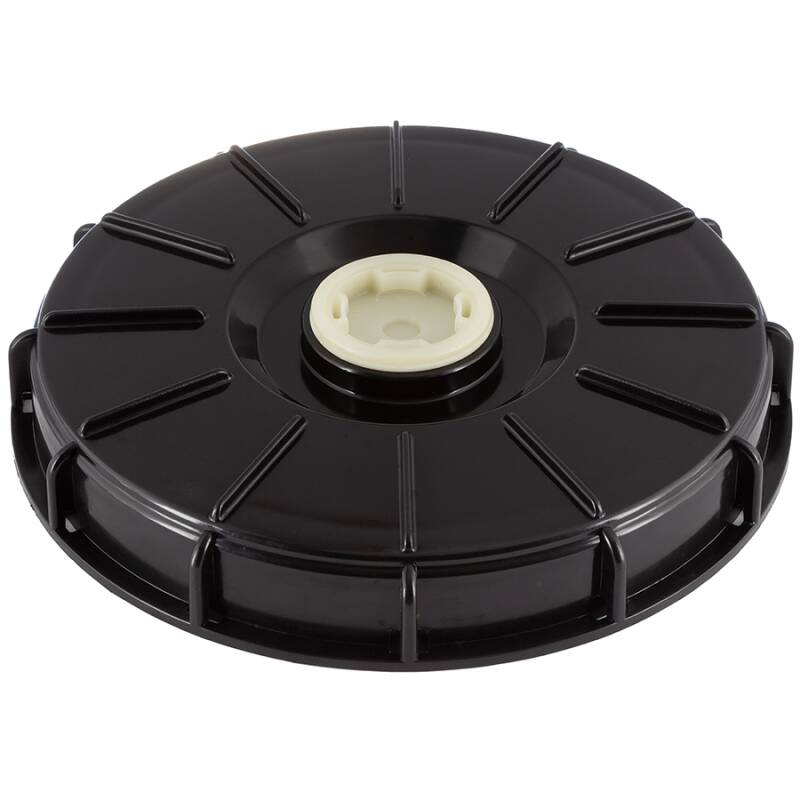

IB0005.063.225

S245*6 | DN225 1fach Tri-Sure S56*4 Gewinde

265

DN 225 | ~ 242mm

TriSure S56*4

13,74 €^*

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

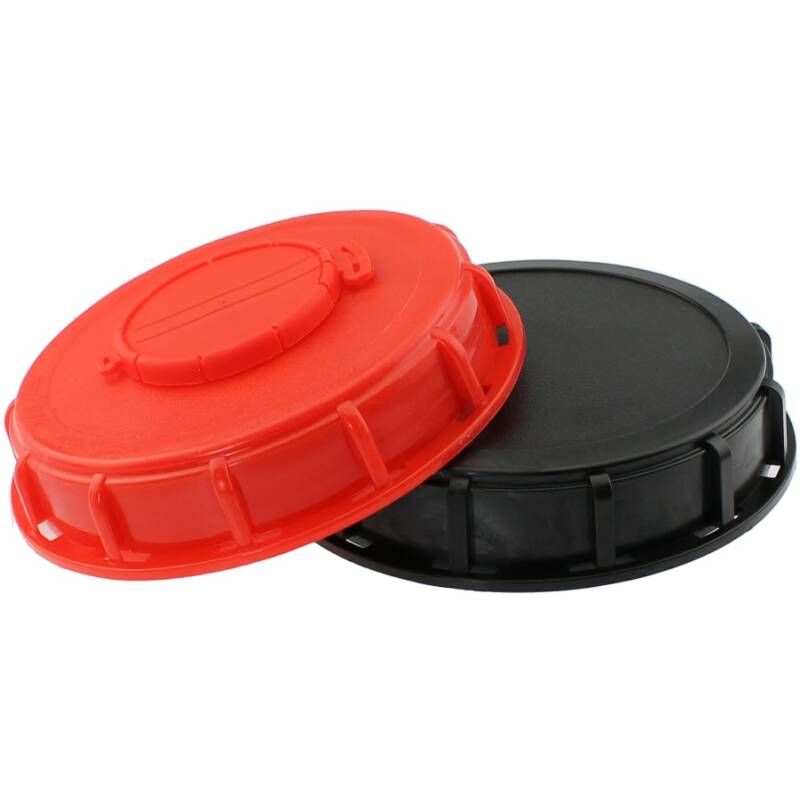

IBC Container Deckel, geschlossen

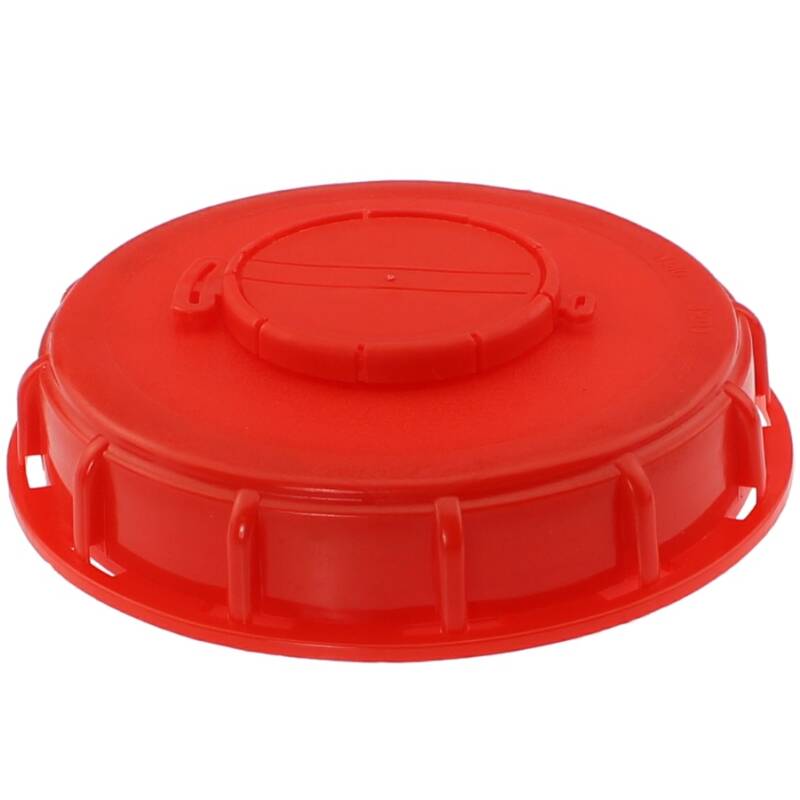

Schraubdeckel mit Entlüftungsventil (G2"): Der Deckel mit integriertem Entlüftungsventil ist nicht für die Entlüftung von IBC´s beim Sammeln als Regenwasservorrat geeignet. Dieses Entlüftungsventil dient als Ausgleich, wenn z.B. in der chemischen Industrie warme/heiße Flüssigkeiten eingefüllt werden. Verwenden Sie hierfür unsere speziellen Deckel für die Entlüftung von Regenwasservorrattanks. Schraubt man das Entlüftungsventil aus, so kann in das 2" Gewinde z.B. ein Anschlussfitting eingeschraubt werden. Das Entlüftungsventil ist durch eine rote, abnehmbare Staubkappe geschützt.

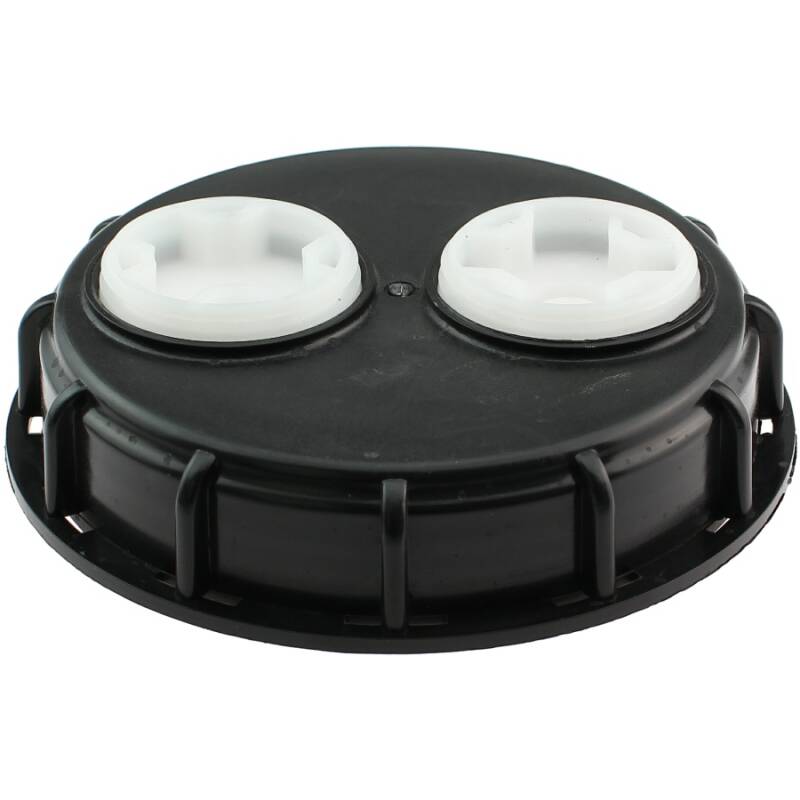

Schraubdeckel mit G2" Öffnung: Der Deckel verfügt über zwei Öffnungen mit jeweils G2" Gewinde. Diese Öffnungen sind jeweils mit einem Spundstopfen verschlossen. Ideal als Einlauf- und gleichzeitig als Entlüftungsanschluss zu benutzen.

Anschluss:

siehe Variante

Dichtung:

TPE-V (Thermoplastischer Elastomer)

Material:

HDPE (Hart Polyethylen)

Farbe:

siehe Einzelabbildung

DOWNLOADRoHS Bestätigung HTC

DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind

DOWNLOADPP Polypropylen Temperatur-/Druckdiagramm

DOWNLOADchemische Beständigkeit von Kunststoffen

Für weitere Informationen klicken Sie bitte auf das Bild - Sie werden zur Webseite der Fa. AUER Packaging weitergeleitet.

IBC Tank Deckel Schraubdeckel DN150 oder DN225 Deckelöffnung

Wie auch bei der Klappenhahnöffnung liegt bei der Deckelbemaßung ein Grobgewinde Typ "S" vor. Die Standard Deckelöffnungen sind DN150 und DN225. Der Deckel DN150 hat ein Maß von S165*7 und entspricht etwa einer Weite von 163mm. Der größere Deckel DN225 hat ein Maß von S245*6; dies ergibt eine ungefähre Weite von 242mm.

Neben diesen beiden Standard Nennweiten gibt es noch IBC Tanks mit einer sogenannten "Mannsloch"-Öffnung mit 400mm Deckelöffnung. Dieser Deckel ist aber mit einem Spannring montiert und somit nicht für Gefahrgut zugelassen.

IBC Container Deckel mit Entlüftungsventil

Der IBC Container Deckel mit integriertem Entlüftungsventil ist nicht für die Entlüftung von IBC´s beim Sammeln als Regenwasservorrat geeignet. Dieses Entlüftungsventil dient als Ausgleich, wenn z.B. in der chemischen Industrie warme/heiße Flüssigkeiten eingefüllt werden. Verwenden Sie hierfür unsere speziellen Deckel für die Entlüftung von Regenwasservorrattanks.
