Variants

Item no.

Variation

Price

Quantity

AFA203.016.012

16mm x 1/4"

1/4" (13,16mm)

1,99 €^*

AFA203.020.009

20mm x 1/8"

1/8" (9,73mm)

0,86 €^*

AFA203.020.012

20mm x 1/4"

1/4" (13,16mm)

0,86 €^*

AFA203.020.016

20mm x 3/8"

3/8" (16,66mm)

1,81 €^*

AFA203.025.016

25mm x 3/8"

3/8" (16,66mm)

2,36 €^*

AFA203.025.020

25mm x 1/2"

1/2" (20,96mm)

2,36 €^*

AFA203.032.020

32mm x 1/2"

1/2" (20,96mm)

1,99 €^*

AFA203.032.025

32mm x 3/4"

3/4" (26,44mm)

1,99 €^*

AFA203.040.020

40mm x 1/2"

1/2" (20,96mm)

2,59 €^*

AFA203.040.025

40mm x 3/4"

3/4" (26,44mm)

3,40 €^*

AFA203.050.012

50mm x 1/4"

1/4" (13,16mm)

2,33 €^*

AFA203.050.020

50mm x 1/2"

1/2" (20,96mm)

2,33 €^*

AFA203.050.025

50mm x 3/4"

3/4" (26,44mm)

2,33 €^*

AFA203.050.032

50mm x 1"

1" (33,25mm)

2,33 €^*

AFA203.063.020

63mm x 1/2"

1/2" (20,96mm)

7,09 €^*

AFA203.063.025

63mm x 3/4"

3/4" (26,44mm)

7,09 €^*

AFA203.063.032

63mm x 1"

1" (33,25mm)

6,85 €^*

AFA203.063.040

63mm x 1 1/4"

1 1/4" (41,91mm)

3,55 €^*

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

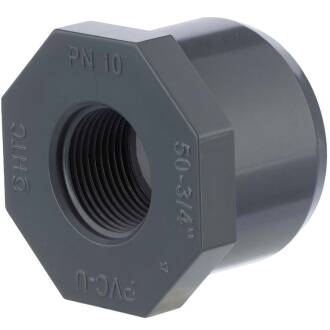

PVC-U Reduzierring Achtkant, Klebestutzen x Innengewinde

Anschluss:

Klebestutzen x Innengewinde

Gewinde:

BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.

Temperatur:

bis 45°C konstant, kurzzeitig 60°C

Arbeitsdruck (PN):

max. 10 bar bei 20°C Medium Wasser

Material:

PVC-U

Farbe:

Grau

Der Unterschied zwischen den Reduzierringen

Rechts Version A: der Reduzierring wird in die Muffe eingeklebt, der Achtkant bleibt vor der Muffe stehen und dient zur Aufnahme eines Konterschlüssels bei der Montage

Links Version B: der Reduzierring wird in die Muffe komplett eingeklebt, ein weiterer Fitting mit Aussengewinde kann direkt an die Muffe angesetzt werden

Vorteil Version A: der vorstehende 8-Kant ermöglicht es, während des Einschraubvorganges des Gegengewindes den Reduzierring mit Schraubenschlüssel o.ä. zu fixieren, so dass die Klebung zwischen Reduzierring und Muffe nicht durch seitlichen Druck unnötig strapaziert wird.

DOWNLOADRoHS Bestätigung HTC

DOWNLOAD Kleben von PVC-U Rohren und -Fittings

DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind

DOWNLOAD abdichten und verbinden von Kunststoffgewinden

DOWNLOAD chemische Beständigkeit von Kunststoffen

DOWNLOAD äußere Merkmale von Spritzgussfittings
