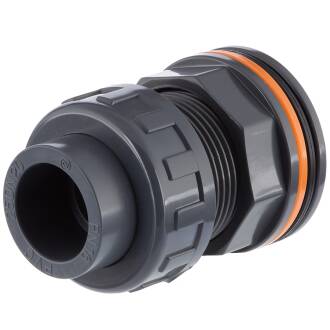

U-PVC tank connector with union

SKU: AF0826
Auswahl Steuerzone / Lieferland
from
9,34 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
  • Available immediately
   Variants

Item no.
Variation
B
D
G
L
L1
L2
L3
Price
Quantity
AF0826.025.016
3/4" x 16mm
39,5
16
3/4" (26,44mm)
65
16
3
32,5
9,34 €*
pc.:
AF0826.032.020
1" x 20mm
46
20
1" (33,25mm)
71,5
21
4
35
10,01 €*
AF0826.040.025
25mm x 1 1/4"
55,5
25
1 1/4" (41,91mm)
78
23
4
39,5
11,01 €*
AF0826.050.032
1 1/2" x 32mm
66
32
1 1/2" (47,81mm)
92,5
27,5
5
44,5
11,82 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

PVC-U Behälteranschluß mit Verschraubung, Klebemuffe


Behälteranschluss ,it Verschraubung Klebemuffe

Behälteranschluss mit Verschraubung, Klebemuffe

  • ideal im Behälter- bzw. Tankboden für die (fast) Komplettentleerung
  • flacher Auslauf
  • Anschluss des Rohrsystems mittels 2/3 Verschraubung mit Klebemuffe
  • mit Einschränkung Nutzung des Aussengewindes z.B. zum Aufschrauben einer Schlauchtülle mit Überwurfmutter
  • Rohrleitungssystem trennbar vom Behälteranschluss ohne Demontage der Tankdurchführung

 Gewinde  mind. Bohrung
 1/2"  21,0mm
 3/4"  26,5mm
 1"  33,5mm
 1 1/4"  42,0mm
 1 1/2"  48,0mm
Anschluss:
2/3 Verschraubung mit Klebemuffe
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung zum Behälter durch Flachdichtung
Gewinde Überwurfmutter:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung durch Flachdichtung
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau
Einsatzbereich:

Verarbeitungstipp: Fixieren Sie den flachen Auslauf am Boden des Behälters im Silikonbett o.ä. Dies hilft einerseits zum Ausgleich bei kleinsten Unebenheiten im Behälterboden und gleichzeitig wird hiermit eine perfekte Abdichtung erzielt. Die Überwurfmutter mit der Flachdichtung verwenden Sie von der gegenüberliegenden Seite zur Fixierung und wischen überflüssiges Silikon mit einem fusselfreiem Tuch weg. Nach der Trockenzeit des Silikons (24h) kann die Tankdurchführung mit flachem Auslauf genutzt werden.
DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
