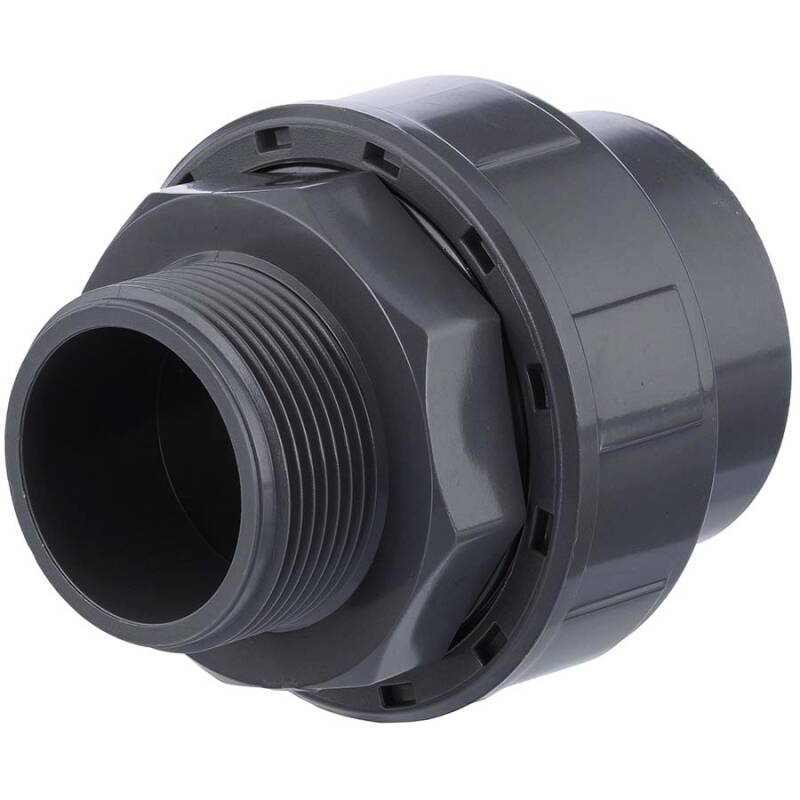

U-PVC solvent union x male thread

SKU: AF0611
Auswahl Steuerzone / Lieferland
from
2,52 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
  • Available immediately
   Variants

Item no.
Variation
D
E
F
G
L1
L2
Z1
Z2
Weight
Price
Quantity
AF0611.032.032
32mm x 1"
32
61
46
1" (33,25mm)
22,5
18
2,5
30
116
2,52 €*
pc.:
AF0611.040.040
40mm x 1 1/4"
40
74
59,5
1 1/4" (41,91mm)
27
21
2,5
32
195
3,96 €*
pc.:
AF0611.050.050
50mm x 1 1/2"
50
81
64
1 1/2" (47,80mm)
32
21
3
38
240
3,77 €*
pc.:
AF0611.050.063
50mm x 2"
50
81
64
2" (59,61mm)
31
25
3
38
243
3,77 €*
pc.:
AF0611.063.063
63mm x 2"
63
99
79
2" (59,61mm)
39
26
3
44
407
4,39 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

PVC-U Verschraubung Klebemuffe x Aussengewinde

Anschluss:
Klebemuffe x Aussengewinde
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
O-Ring:
EPDM
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C
Material:
PVC-U
Farbe:
Grau

Wichtig: Das Gewinde der Überwurfmutter ist nicht mit anderen Gewindefittings kombinierbar und ausschließlich für diese Verschraubung vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.


DOWNLOADRoHS Bestätigung HTC
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOADabdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
