Variants

Item no.
Variation
B
D
D1
E
G
L
L1
Weight
Price
Quantity
AF0517.110.032
110mm x 1"
185
110
131
25
1" (33,25mm)
240
61,5
1700
32,61 €*
pc:
AF0517.160.063
160mm x 2"
260
160
185
40
2" (59,61mm)
335
86
4000
81,63 €*
pc:

incl. 19% VAT , plus shipping costs

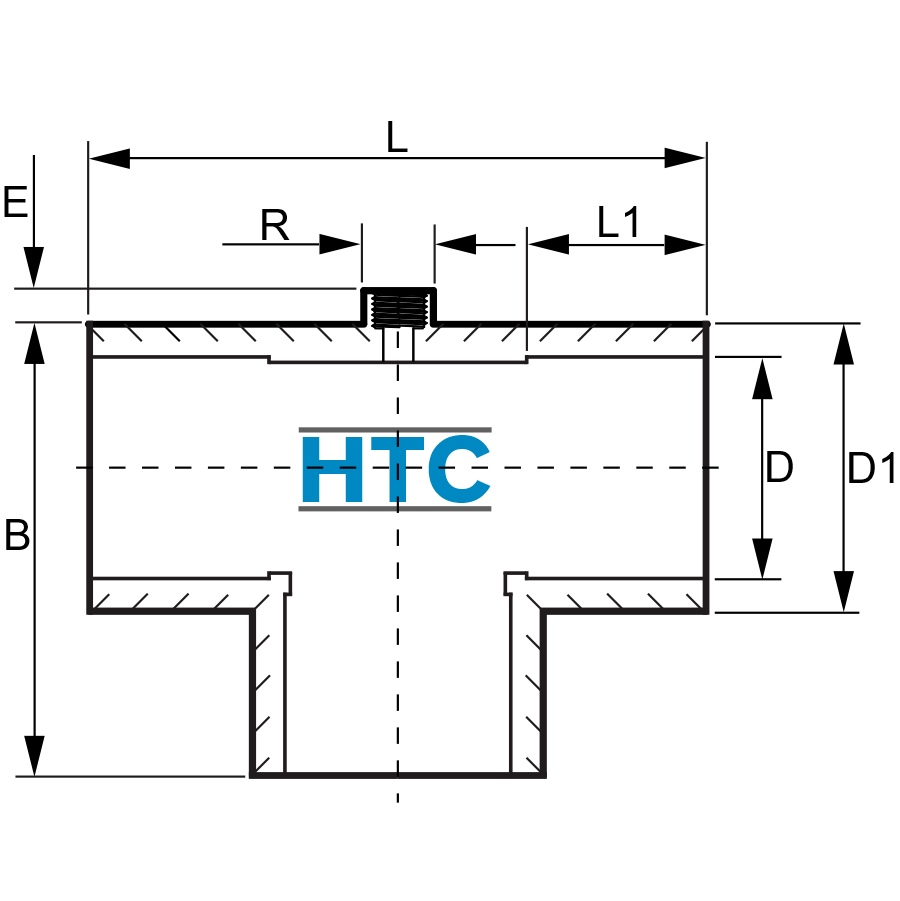

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

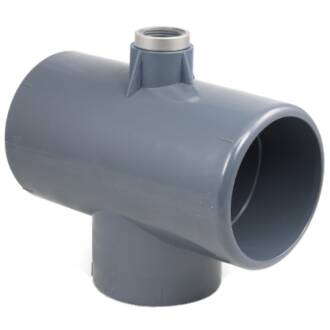

PVC-U T-Stück 90°, 3fach Klebemuffe x seitl. Gewindeabgang V2A Edelstahlring

Anschluss:
3fach Klebemuffe x seitl. Gewindeabgang V2A Edelstahlring
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C
Material:
PVC-U
Farbe:
Grau
Gewindemuffe

Gewindemuffe, einseitig verstärkt mit V2A Edelstahlring

Der Edelstahlring kompensiert den auf das Gewinde einwirkenden Druck und verhindert eine Beschädigung oder Aufplatzen der Gewindemuffe. Die mit Edelstahlring verstärkte Gewindemuffe kann für höhere Druckstufen bis max. 16 bar eingesetzt werden.
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
DOWNLOAD RoHS Konformitätserklärung - Hidroten
