Variants

Product picture

Item no.

Variation

Price

Quantity

AF0820.025.032

25 x 25mm, 1"

44,5

21,5

1" (33,25mm)

59,5

5,09 €^*

AF0820.032.040

32 x 32mm, 1 1/4"

1 1/4" (41,91mm)

6,81 €^*

AF0820.040.050

40 x 40mm, 1 3/4"

56,5

1 1/2" (47,81mm)

57,5

8,41 €^*

AF0820.050.063

50 x 50mm, 2"

27,5

2" (59,61mm)

10,56 €^*

AF0820.063.075

63 x 63mm, 2 1/2"

2 1/2" (75,18mm)

28,56 €^*

AF0820.075.090

75 x 75mm, 3"

3" (87,88mm)

100

28,56 €^*

AF0820.090.110

90 x 90mm, 4"

4" (113,03mm)

128

97,75 €^*

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

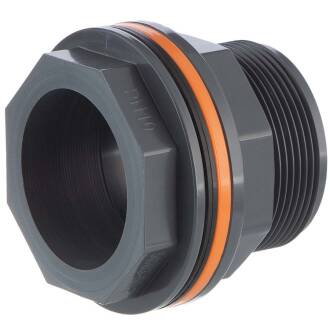

PVC-U Tankdurchführung Tankconnector Klebemuffe x Klebemuffe/Aussengewinde

ideal zur Anbindung eines Schlauch- oder Rohrsystem an einen Behälter/Tank
von beiden Seiten kann ein Rohr eingeklebt werden
mit Einschränkung Nutzung des Aussengewindes z.B. zum Aufschrauben einer Schlauchtülle mit Überwurfmutter

Anschluss:

Klebemuffe x Klebemuffe/Aussengewinde

Temperatur:

bis 45°C konstant, kurzzeitig 60°C

Arbeitsdruck (PN):

max. 10 bar bei 20°C Medium Wasser

Material:

PVC-U

Farbe:

Grau

Dichtung:

inklusive Flachdichtung und orangem PE-Ring
ab 63mm zwei Flachdichtungen ohne PE-Ring

Die optimale Lochbohrung

"mind. Bohrung" zeigt Ihnen die minimalste (optimale) Lochausschnittsgröße an.

Verwenden Sie zur Abdichtungsunterstützung Sanitärsilikon o.ä.. Dadurch erhalten Sie außerdem eine feste Fixierung der Tankdurchführung an Ihrem Behälter und bei Demontage läßt sich der Silikonfilm mit einem Messer leicht vom Behälter trennen.

Die PVC Tankdurchführung Tank Connector mit beidseitiger Klebemuffe kann an der Wand und auch als Bodenablauf genutzt werden.

Gewinde	mind. Bohrung
1/2"	21,0mm
3/4"	26,5mm
1"	33,5mm
1 1/4"	42,0mm
1 3/4"	53,5mm
2"	60,0mm
2 1/2"	75,5mm
3"	88,0mm
4"	113,5mm

Verarbeitungstipp: Verwenden Sie zur Abdichtungsunterstützung Sanitärsilikon o.ä. und setzen Sie die Tankdurchführung in ein Silikonbett. Dadurch erhalten Sie eine feste Fixierung der Tankdurchführung an Ihrem Behälter und bei Demontage läßt sich das Silikon mit einem Messer leicht vom Behälter trennen. Die Tankdurchführung ist ideal für die Verwendung bei Aquarien, Pool, Teich, Zisternen und Wassertanks. Eine Anbindung an einer planen Fläche ist ideal. Möchten Sie die Tankdurchführung an gewölbten Flächen wie z.B. Fässern oder Regentonnen anbringen, so überprüfen Sie vor Kauf die Biegung der Tonnenwölbung und die Wandungsstärke. Ist diese zu dick oder zu starr und es erscheint nicht möglich im Bereich der Tankdurchführung durch Andrehen der Kontermutter eine plane Fläche zu erzielen, so ist für solche Fälle eine PVC-Tankdurchführuung nicht zu empfehlen.
