Variants

Item no.
Variation
A
B
C
D
d
Price
Quantity
AF0422.050.020
50mm x 1/2"
50
61
31
88
1/2" (20,96mm)
4,21 €*
pc.:
AF0422.050.025
50mm x 3/4"
50
61
31
88
3/4" (26,44mm)
4,62 €*
pc.:
AF0422.063.020
63mm x 1/2"
63
76
38
109
1/2" (20,96mm)
5,39 €*
pc.:
AF0422.063.025
63mm x 3/4"
63
76
38
109
3/4" (26,44mm)
6,19 €*
pc.:
AF0422.075.020
75mm x 1/2"
75
91
45
130
1/2" (20,96mm)
9,40 €*
pc.:
AF0422.090.025
90mm x 3/4"
90
108
51
151
3/4" (26,44mm)
14,14 €*
pc.:
AF0422.110.032
110mm x 1"
110
131
60
185
1" (33,25mm)
26,31 €*
pc.:

incl. 19% VAT , plus shipping costs

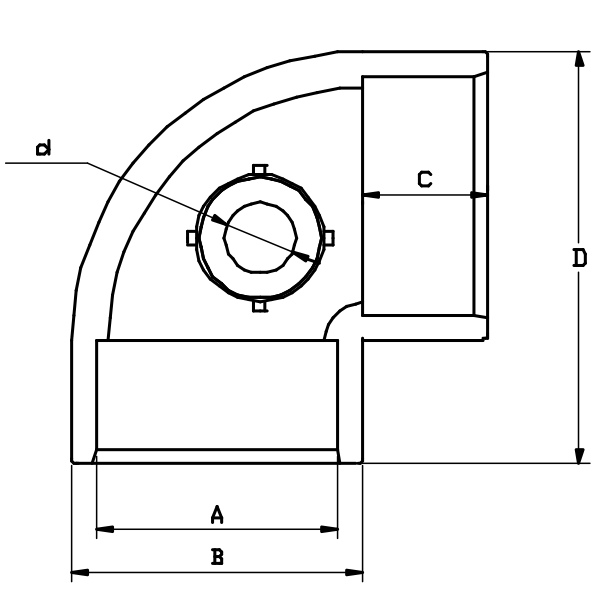

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

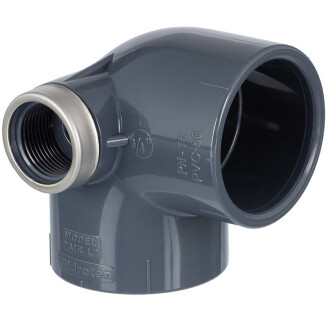

PVC-U Winkel 90° 2fach Klebemuffe x Gewindeabgang seitlich V2A Edelstahlring

Anschluss:
2fach Klebemuffe x Gewindeabgang seitlich V2A Edelstahlring
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C
Material:
PVC-U
Farbe:
Grau
Gewindemuffe

Gewindeabgang, Innengewinde verstärkt


Der Verstärkungsring kompensiert den auf das Gewinde einwirkenden Druck und verhindert eine Beschädigung oder Aufplatzen der Gewindemuffe. Die verstärkte Gewindemuffe kann für höhere Druckstufen bis max. 16 bar eingesetzt werden.

DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
