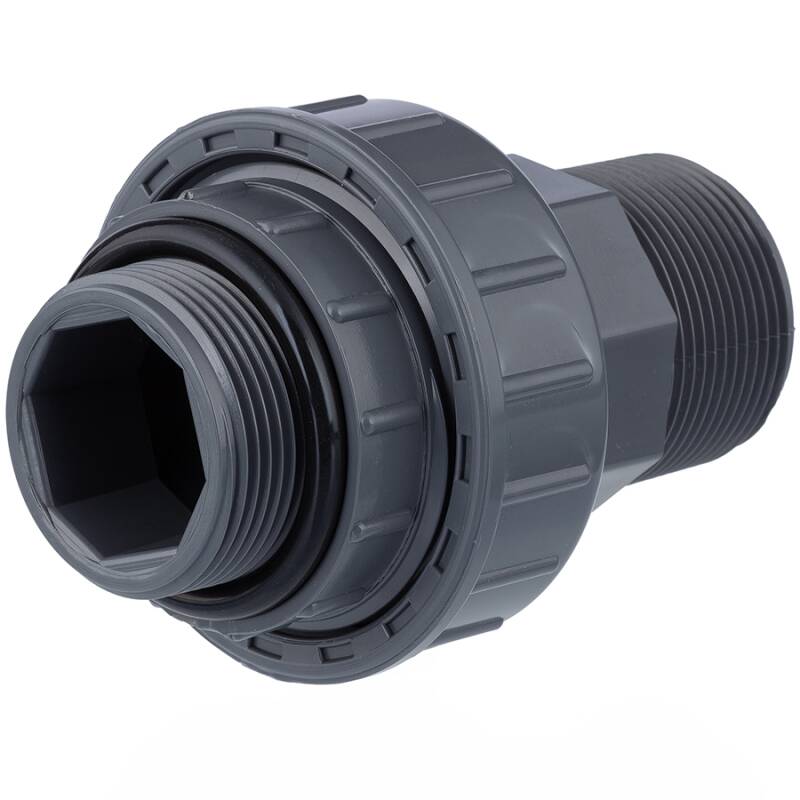

U-PVC male threaded union

SKU: AF0618
Auswahl Steuerzone / Lieferland
from
1,38 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
  • Available immediately
   Variants

Product picture
Item no.
Variation
D
DN
G
L
L1
L2
Price
Quantity
PVC-U Verschraubung einseitig O-Ring, 2fach Aussengewinde 1/2"
AF0618.000.020
2fach 1/2"
45
12
1/2" (20,95mm)
73
14
14
1,38 €*
pc:
PVC-U Verschraubung einseitig O-Ring, 2fach Aussengewinde 3/4"
AF0618.000.025
2fach 3/4"
52
18
3/4" (26,44mm)
76
18
15
1,81 €*
pc:
PVC-U Verschraubung einseitig O-Ring, 2fach Aussengewinde 1"
AF0618.000.032
2fach 1"
59
24
1" (33,25mm)
88
17
17
2,67 €*
PVC-U Verschraubung einseitig O-Ring, 2fach Aussengewinde 1 1/4"
AF0618.000.040
2fach 1 1/4"
73
31
1 1/4" (41,91mm)
118
19
16
6,38 €*
pc:
PVC-U Verschraubung einseitig O-Ring, 2fach Aussengewinde 1 1/2"
AF0618.000.050
2fach 1 1/2"
84
32
1 1/2" (47,81mm)
118
29
18
6,79 €*
pc:
PVC-U Verschraubung einseitig O-Ring, 2fach Aussengewinde 2"
AF0618.000.063
2fach 2"
97
45
2" (59,61mm)
131
31
24
8,60 €*
pc:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

PVC-U Verschraubung 2fach Aussengewinde mit einseitigem Dichtring

Anschluss:
2fach Aussengewinde
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
O-Ring:
EPDM
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C
Material:
PVC-U
Einsatzbereich:
Pikto
Wichtig: Das Gewinde der Überwurfmutter ist nicht mit anderen Gewindefittings kombinierbar und ausschließlich für diese Verschraubung vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.

DOWNLOAD RoHS Konformitätserklärung - HTC
DOWNLOAD PVC-U technische Charakteristik
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

PVC-U Verschraubung Rohrkupplung 2fach Aussengewinde mit einseitigem Dichtring

Eine PVC-Kupplung mit zweifachem Aussengewinde ist keine alltähliche PVC-U Verschraubung - neben allen Standardprodukten zu sehr guten Preisen bieten wir Ihnen in unserem Webshop PVC-Welt.de auch viele ausgefallene PVC-U Fittings an.

Der gängige Gewindetyp in der Sanitärbranche ist das BSP G Gewinde (Whitworth-Rohrgewinde). Somit sind theoretisch alle PVC-U Gewindefittings mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder Polypropylen (PP) kompatibel.
Gewinde dieses Typs sind nicht selbstdichtend und benötigen ein geeignetes Gewindedichtmaterial wie z.B. Teflonband.

Damit Klarheit herrscht ...: das Kreuz mit dem Zoll - oder warum 1" eben keine 25,4mm sind

Teflonband, Dichtfaden, Hanf und Dichtpaste: Gewindedichtmaterial

Verwenden Sie kein quellendes Dichtmaterial: abdichten und verbinden von Kunsstoffgewinden

Die Seite der Verschraubung mit dem Aussengewinde mit O-Ring Dichtung ist ideal für den Pumpenanschluss - es wird kein weiteres Dichtmaterial benötigt. Das Aussengewinde auf der anderen Seite der PVC-U Verschraubung kann fest mit einem Innengewindet mittels Dichtmaterial verbunden werden, durch die mittig trennbare Verschraubung mittels der Überwurfmutter kann das Rohrsystem trotzdem einfach und schnell vom Pumpenanschluss getrennt werden.

Wichtig: Das Gewinde der Überwurfmutter ist nicht mit anderen Gewindefittings kombinierbar und ausschließlich für diese Verschraubung vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.
