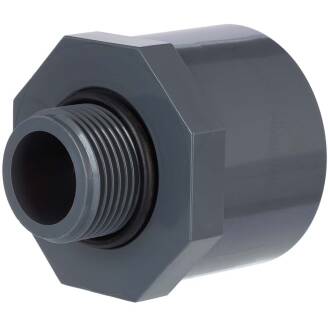

U-PVC male/female solvent adapter, male thread with O-ring

SKU: AF0312
Auswahl Steuerzone / Lieferland
from
0,48 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
  • Available immediately
   Variants

Item no.
Variation
D1
D2
G
H
L1
L2
L3
O
Price
Quantity
AF0312.020.020
20/25mm x 1/2"
20
25
1/2" (20,96mm)
44
16
18,5
14,5
33
0,48 €*
pc:
AF0312.020.025
20/25mm x 3/4"
20
25
3/4" (26,44mm)
44
16
19
15
33
0,58 €*
pc:
AF0312.020.032
20/25mm x 1"
20
25
1" (33,25mm)
48
16
19
19
41
0,92 €*
pc:
AF0312.025.025
25/32mm x 3/4"
25
32
3/4" (26,44mm)
47,5
19
22
15
33
0,77 €*
pc:
AF0312.025.040
25/32mm x 1 1/4"
25
32
1 1/4" (41,91mm)
52
19
22,5
20
51
1,34 €*
pc:
AF0312.032.032
32/40mm x 1"
32
40
1" (33,25mm)
56
23
26
19
41
0,73 €*
pc:
AF0312.032.040
32/40mm x 1 1/4"
32
40
1 1/4" (41,91mm)
56
23
26
20
51,5
0,94 €*
pc:
AF0312.032.050
32/40mm x 1 1/2"
32
40
1 1/2" (47,81mm)
58,5
23
26,5
20
59
1,71 €*
pc:
AF0312.040.032
40/50mm x 1"
40
50
1" (33,25mm)
60
26
31
19
51
1,38 €*
pc:
AF0312.040.063
40/50mm x 2"
40
50
2" (59,61mm)
63
26
31
20
74
3,13 €*
pc:
AF0312.050.032
50/63mm x 1"
50
63
1" (33,25mm)
68,5
31
37,5
19
64
2,76 €*
pc:
AF0312.050.040
50/63mm x 1 1/4"
50
63
1 1/4" (41,91mm)
70
31
37,5
20
64
1,84 €*
pc:
AF0312.050.050
50/63mm x 1 1/2"
50
63
1 1/2" (47,81mm)
70
31
37
20
64
2,25 €*
pc:
AF0312.050.063
50/63mm x 2"
50
63
2" (59,61mm)
74
31
37,5
23,5
74
2,62 €*
pc:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

PVC-U Übergangsnippel, Klebemuffe/-stutzen x Aussengewinde mit O-Ring teilversenkt

Anschluss:
Klebemuffe/-stutzen x Aussengewinde
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung über teilversenkten O-Ring
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
O-Ring:
EPDM
Farbe:
Grau

Quick&Easy Gewindeabdichtung ganz einfach im PVC-U Bereich mit dem neuen Übergangsnippel mit teilversenktem O-Ring von HTC Logo

Unser Übergangsnippel ermöglicht die Gewindeabdichtung schnell und einfach zum passenden Gegengewinde ohne aufwändiges Abdichten des Aussengewindes mit Teflonband oder ähnliches. Die Teilversenkung des O-Rings ermöglicht eine sichere Verbindung ohne seitliches Wegquetschen des O-Rings. Durch die rundumlaufende gleiche Höhe des O-Rings wird der Gegenbund gleichmäßig belastet. Die Abdichtung über den teilversenkten O-Ring stellt identische Maximalwerte wie die traditionellen Gewindeabdichtung sicher. Die Gewindeverbindung kann jederzeit geöffnet und wieder verschraubt werden.


DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
