Variants

Product picture
Item no.
Variation
D
D1
H
L
L1
PN
Price
Quantity

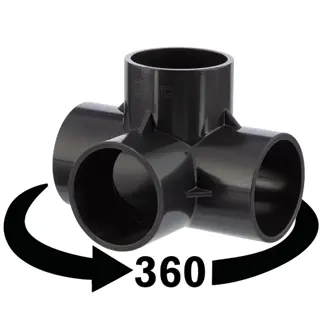

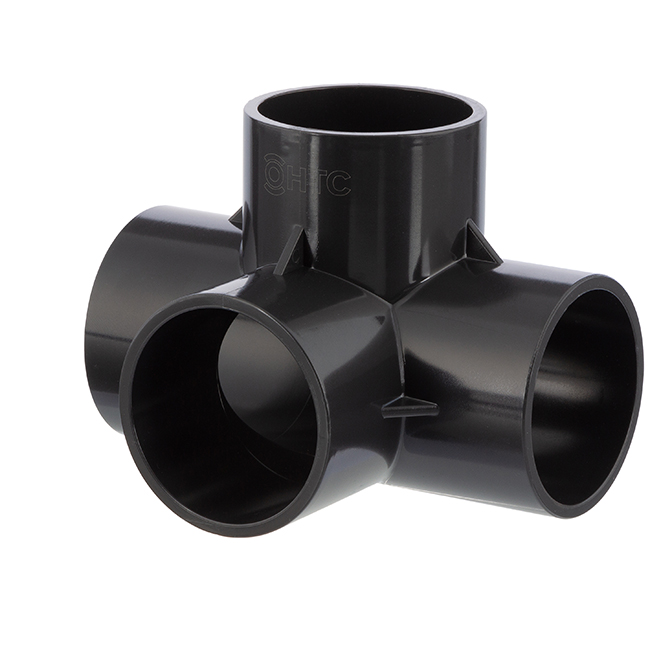

U-PVC fourfold solvent tee 90°
AF0510.000.020
20mm
20
25
49
72
22
6
0,95 €*
pc:
U-PVC fourfold solvent tee 90°
AF0510.000.025
25mm
25
30,5
55
80
6
1,50 €*
U-PVC fourfold solvent tee 90°
AF0510.000.032
32mm
32
38
64
89,5
6
2,37 €*
PVC-U T-Stück 90°, 4fach Klebemuffe 50mm
AF0510.000.050
50mm PN16
50
61
88
114
16
5,22 €*
pc:
PVC-U T-Stück 90°, 4fach Klebemuffe 63mm
AF0510.000.063
63mm PN16
63
76
109
141
16
7,00 €*
pc:
PVC-U T-Stück 90°, 4fach Klebemuffe 75mm
AF0510.000.075
75mm PN16
75
90
130
167
16
12,54 €*
pc:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

PVC-U T-Stück 90°, 4fach Klebemuffe

Anschluss:
4fach Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
siehe Tabelle, Variante PN16 max. 16 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau
Einsatzbereich Version PN16:
Pikto
Zertifikat Version PN16:
WRAS Qualitätslogo
WRAS geprüfte Industriequalität für den direkten Einsatz mit Trinkwasser sowie nährenden Flüssigkeiten.
Gewindemuffe

Beispielanwendung

Ein Zulauf - drei Abgänge

DOWNLOAD WRAS Zertifikat (Trinkwasser)
DOWNLOAD RoHS Konformitätserklärung - Hidroten
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

PVC-U T-Stück 90°, 4fach Klebemuffe

Das T-Stück 90 Grad mit vier identischen Abgängen ist einerseits ein Spezialfitting für den Do-It-Yourself Bereich zum Möbelbau o.ä. aber ebenso verwendbar, bei einer Aufteilung des Volumenstromes auf drei Abgänge.

Der PVC-T-Verteiler hat vier Klebemuffen zum Verkleben mit PVC-U Rohr. Der zusätzliche seitliche Abgang ermöglicht den Einsatz für verschiedene Misch- und Verteilersysteme und findet seinen Einsatz bis max. Arbeitsdruck von 10 bar bei 20° Medium Wasser. Die Rohre werden mit PVC-U Kleber verklebt.

Klebeanleitung: Kleben von PVC-U Rohren und Fittings
