Variants

Item no.
Variation
D
D1
DN
filter
H
L
L1
L2
Price
Quantity
AK0983.000.020
20mm
20
43
15
ca. 2,0 x 0,5
84
150,5
16,5
86
15,71 €*
pc.:
AK0983.000.025
25mm
25
52
18,5
ca. 2,0 x 0,5
101
166,5
20
97
19,74 €*
pc.:
AK0983.000.032
32mm
32
58
26
ca. 1,0 x 0,5
119
191
24
112
24,98 €*
pc.:
AK0983.000.050
50mm
50
83
39
ca. 2,0 x 0,5
163
261
33
155
43,90 €*
pc.:
AK0983.000.063
63mm
63
101
47,5
ca. 3,0 x 0,5
195
307
38
183
60,90 €*
pc.:
AK0983.000.075
75mm
75
131
55
ca. 2,0 x 2,0
243
374
40
235
134,85 €*
pc.:
AK0983.000.110
110mm
110
168
80
ca. 2,0 x 2,0
305
465
56
297
362,50 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

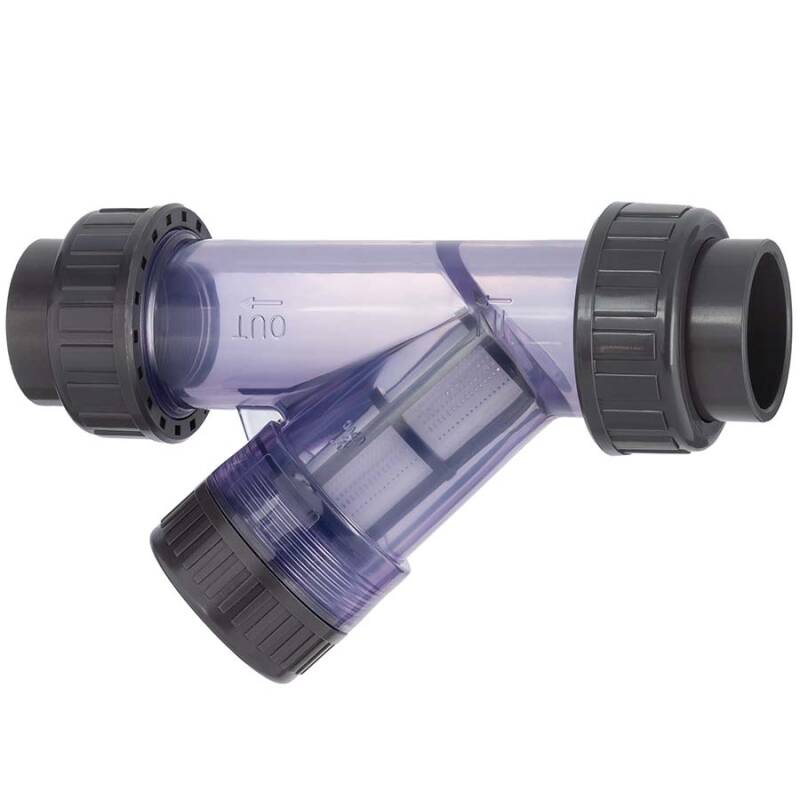

PVC-U Y-Schmutzfänger Y-Strainer 2fach Verschraubung Klebemuffe

Der Y-Schmutzfänger ermöglicht eine Filtration des durchlaufenden Mediums für ein breites Anwendungsspektrum. Der Körper des Y-Schmutzfängers ist aus transparentem PVC-U und ermöglicht so eine ständige Kontrolle des Verschmutzungsgrades des Filterelementes ohne Demontage.

Anschluss:
2fach 2/3 Verschraubung Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
20mm - 63mm max. 10 bar bei 20°C, ab 75mm max. 6 bar bei 20°C
Material:
PVC-U
O-Ring:
EPDM
Farbe:
Grau, Körper transparent
Filterelement:
PP Polypropylen
Farbe:
Körper transparent, Überwurfmuttern, Anschlussmuffe Grau
Installation:
horizontal oder vertikal - Durchflussrichtung beachten!
Einsatzbereich:
Pikto
Qualität Legende:
HTC-Indrustrie Qualitätslogo
Industriequalität: Druckleitungen für hochwertige Bewässerungssysteme, Marine, Chemie- und Textilindustrie.
Wichtig: Die Durchflussöffnung entspricht durch die Ovalität ungefähr dem Maß DN. Durch die gegebene Lochgröße des Filters sowie des Verschmutzungsgrades wird/kann die Durchflussmenge beeinflußt werden.
Filter: Das angegebene Maß gibt die ungefähre Lochweite an. Je nach Größe des Filters variieret die Lochgröße bzw. geht schräg durch das Material, um so die Stabilität des Filters zu gewährleisten. Ab Version 32mm steigt die Lochzahl signifikant an.
Schmutzfänger Filterelement

Die Filtriereinheit

Der komplette Auffangkorb kann zum Reinigen oder zum Entleeren herausgeschraubt werden. Zwecks einer grünlichen Reinigung ist das Filterelement aus der Führung herausnehmbar.

Universell einsetzbar:

  • Wasser- und Abwasserbehandlung
  • chemische Verarbeitung
  • Schwimmbäder und Wasserparks
  • Aquakultur und Aquarium
  • Pharmazeutische Industrie
  • Zellstoff- und Papierindustrie
  • marine und korrosive Umgebung - keine Metallteile verbaut
  • Anbindung mittels 2/3 Verschraubung mit Klebemuffe - auch bei Modell 75, 90 und 110mm
  • Verschraubung - komplette Armatur radial ausbaubar
  • robuster Rundkörber aus Polypropylen als Filterkorb - stabil und standfest
  • Reinigung mit weicher Bürste oder per Pressluft möglicht
Schmutzfänger Filterkorb

Der Filterkorb

Der Filterkorb besteht aus einem robusten Rundkörper aus Polypropylen, welcher leicht zu reinigen ist oder ausblasbar mit Pressluft.
PVC Y Schmutzfaenger
1
Anschlussmuffe
PVC-U Grau
2
O-Ring
EPDM
3
Überwurfmutter
PVC-U Grau
4
Filterelement
PP Weiss
5
Filterelement Halter Verschraubung
PVC-U Grau
6
Körper
PVC-U transparent
7
O-Ring Filterelement Verschraubung
EPDM
8
Verschraubung Filterelement
PVC-U Grau

Ersatzteile für Schmutzfänger Typ AK0983

Filterkorb

Ersatzfilterkorb
DOWNLOADRoHS Bestätigung HTC
DOWNLOAD PVC-U technische Charakteristik
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
