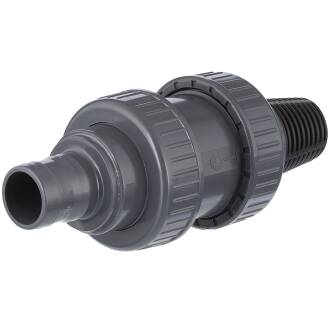

U-PVC check valve hose tail x filter basket

SKU: AK0819
Auswahl Steuerzone / Lieferland
from
8,50 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
  • Available immediately
   Variants

Item no.
Variation
B
D
DN
L
L1
Price
Quantity
AK0819.020.016
16mm
69
16
10,5
185
26
8,50 €*
pc.:
AK0819.020.020
20mm
69
20
14
190
29
8,50 €*
pc.:
AK0819.025.025
25mm
69
25
17,5
190
33
11,67 €*
pc.:
AK0819.032.032
32mm
69
32
24
190
39
14,92 €*
pc.:
AK0819.040.040
40mm
79,5
40
32
233
54
16,16 €*
AK0819.050.038
38mm
94
38
31
240
42
24,18 €*
pc.:
AK0819.050.050
50mm
94
50
36
266
59
24,76 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

PVC-U Rückschlagventil Fußventil Schlauchtülle x Filterkorb

Anschluss:
Schlauchtülle
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U, Filterkorb: Polypropylen
O-Ring:
EPDM
Feder:
Edelstahl AISI 304
Farbe:
Grau, Filterkorb: Schwarz

Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.


Tipp: Verbauen Sie ein Rückschlagventil nicht direkt hinter der Pumpe oder Abzweigen, da ansonsten Verwirblungen aus der Pumpe zu erhöhten Geräuschbildung im Ventil führen können. Abstand nach Pumpe oder Abzweig mind. 5x Leitungsquerschnitt. Entfernen Sie nach Möglichkeit eingeschlossene Luft vor dem Rückschlagventil, da sich diese im Ventil sammeln kann und auch dadurch eine erhöhte Geräuschentwicklung sowie eine Verwirbelung des Volumenstroms entsteht.


Rückschlagventil 2fach Überwurf Klebemuffe

Druckverlustkurve

PVC-U Rückschlagventil Druckverlustkurve

Sicherer Verschluß horizontal und vertikal


Durch die Federunterstützung verschließt der Konus in horizontaler und vertikaler Stellung sicher. Das Design der seitlichen Führung erlaub einen reibungslosen Betrieb mit wenig Leistungsverlust bei äußerst geringem Schließdruck. Hierdurch kann das Rückschlagventil ebenso unter "low pressure" Bedingungen hervorragend eingesetzt werden.

AKC962 Detail Schließkonus

Ersatzteile Rückschlagventil HTC Serie AK0819

AE0100 Einlegeteil Klebemuffe

Einlegeteil Klebemuffe
AE0101 Einlegeteil Innengewinde

Einlegeteil Innengewinde
AE0105 Einlegeteil Aussengewinde

Einlegeteil Aussengewinde
AE0104 O-Ringsatz

O-Ring Satz HTC Rückschlagventil
AE0200 Feder

Feder AISI304 HTC Rückschlagventil
PF0829 Feder

Ansaugkorb Polypropylen
DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
Mehr lesenWohin mit dem Rückschlagventil?
