U-PVC butterfly valve incl. fixed flange and stub set

SKU: AK0002
Auswahl Steuerzone / Lieferland
from
86,26 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
  • Available immediately
   Variants

Product picture
Item no.
Variation
B
D
F
H
Screw
Pipe O-ø
Price
Quantity
U-PVC butterfly valve incl. fixed flange and stub set 63mm 2"
AK0002.000.063
63mm
164
63
58
165
4x M16 x 100
63
86,26 €*
pc.:
U-PVC butterfly valve incl. fixed flange and stub set 75mm - 2 1/2"
AK0002.000.075
75mm
172
75
57
185
4x M16 x 110
75
102,52 €*
pc.:

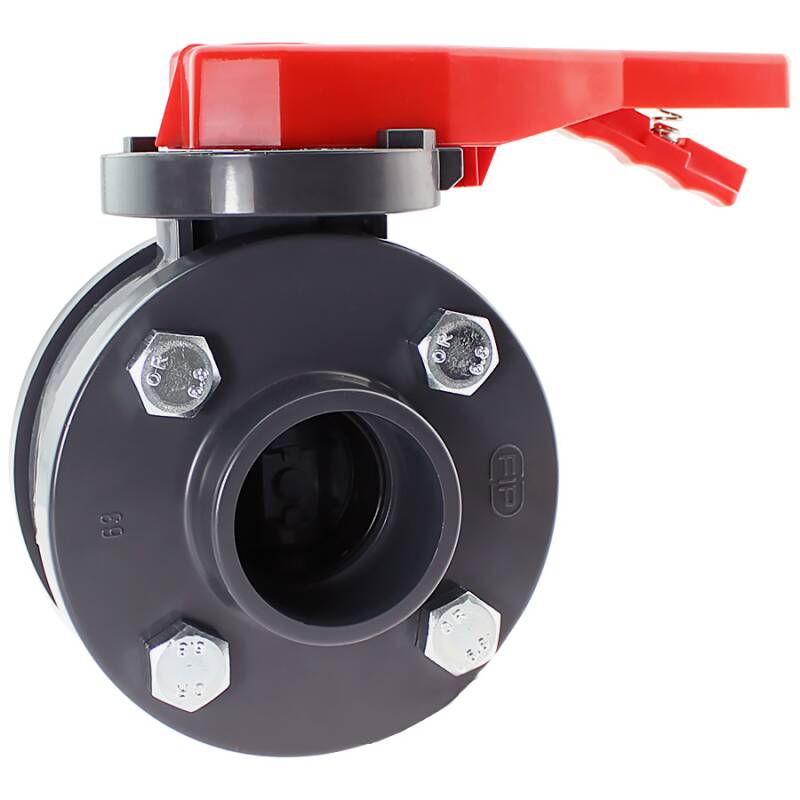

U-PVC butterfly valve incl. fixed flange and stub set 90mm - 3"
AK0002.000.090
90mm
189
90
69
200
4x M16 x 120
90
159,45 €*
pc.:

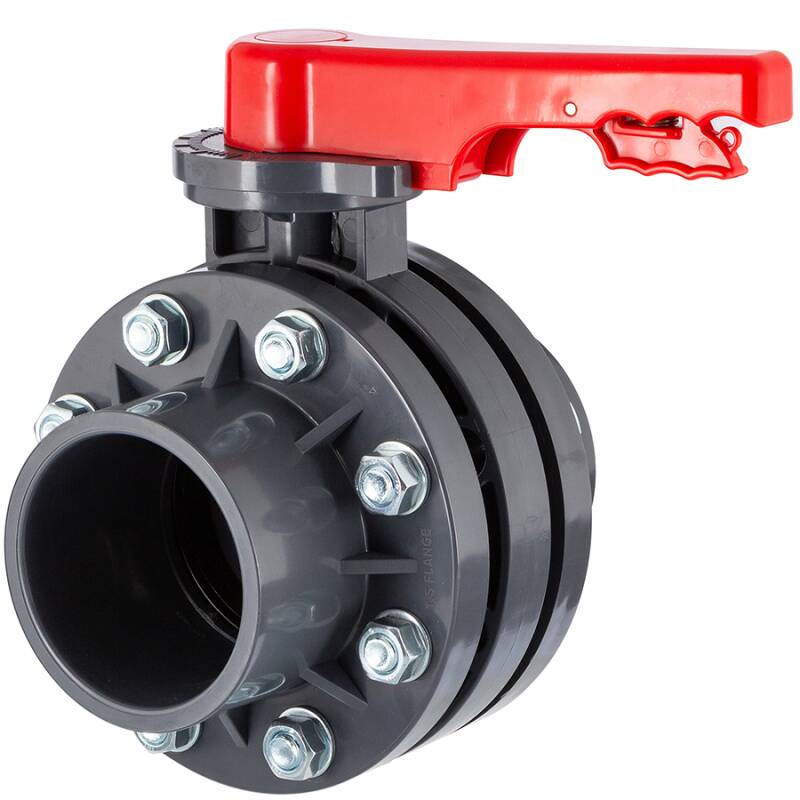

U-PVC butterfly valve incl. fixed flange and stub set 110mm - 4"
AK0002.000.110
110mm
246
110
88
220
8x M16 x 130
110
185,96 €*
pc.:
U-PVC butterfly valve incl. fixed flange and stub set 160mm - 6"
AK0002.000.160
160mm
260
160
86
285
8x M20 x 140
160
292,17 €*
pc.:

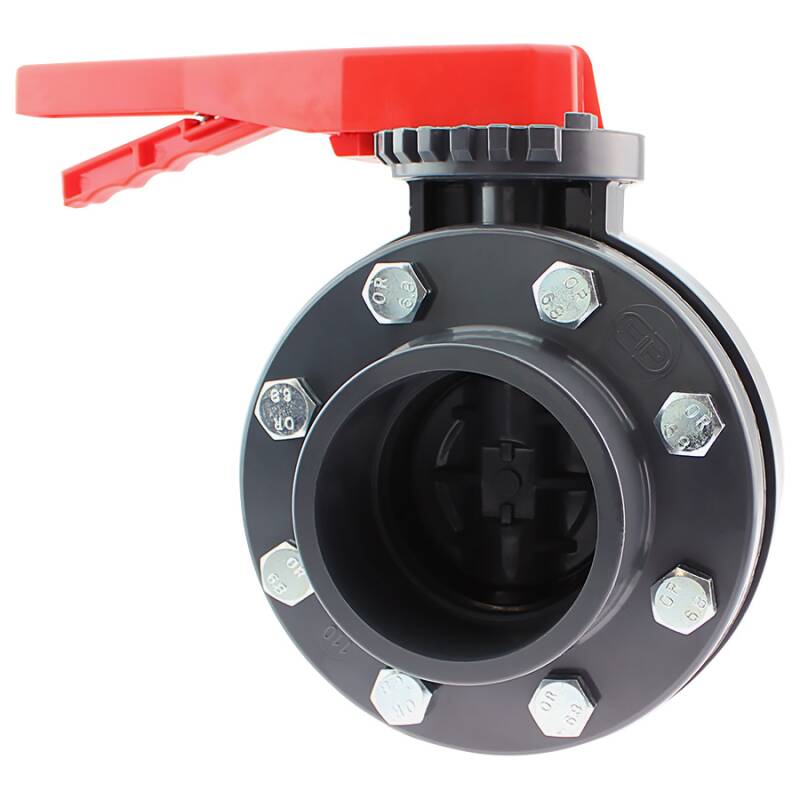

U-PVC butterfly valve incl. fixed flange and stub set 200mm - 8"
AK0002.000.200
200mm
306
200
106
352
8x M20 x 170
200
Keine Express-Lieferung
377,31 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

PVC-U Absperrklappe mit Flanschsatz Festflansch

Anschluss:
beidseitig Festflansch
Schrauben:
bis 75mm 4 Schrauben, ab 90mm 8 Schrauben
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C, ab 160mm max. 6 bar
Material:
PVC-U
Farbe:
Grau
Lieferung:
  • PVC-U Absperrklappe
  • beidseitig Festflansch
  • Schraubensätze verzinkt 4fach oder 8fach je nach Variante
  • PVC-U Klappenteller
  • Achse Stahl verzinkt
  • PP Handhebel mit Arretiermechanismus
  • O-Ringe/Dichtung EPDM
  • minimalster Druckverlust bei geringen Einbaumaßen
  • die Variantenangabe (z.B. 63mm) bezieht sich auf die benötigte Flanschdimension

Arretierbarer Handhebel


Steuerung des Durchflusses über einrastbaren Handhebel. Eine optimale Stellung kann nach Veränderung einfach wieder hergestellt werden. Auch ein hoher Durchflussdruck kann die gewählte Einstellung nicht verändern.

AR0001 Handhebel Arretierung


Vollmanteldichtung


Die hochwertige Vollmanteldichtung umschließt den kompletten PVC-U Körper im Klappenbereich. Kein Verrutschen der Dichtung während der Montage.

AR0001 Vollmanteldichtung

DOWNLOADRoHS Bestätigung HTC
MEHR LESEN Detailinfo: PVC-U Absperrklappe
DOWNLOAD Montageanleitung für Flanschverbindungen
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
