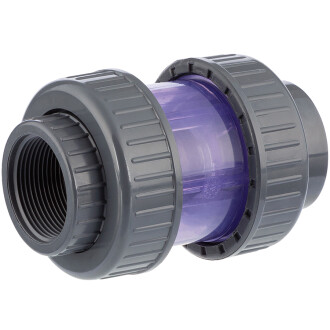

U-PVC ball check valve socket x female thread - transparent

SKU: AK0871
Auswahl Steuerzone / Lieferland
from
6,07 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
  • Available immediately
   Variants

Item no.
Variation
B
D
D1
DN
L
L1
L2
Price
Quantity
AK0871.020.020
20mm x 1/2"
54,5
20
1/2" (20,96mm)
15
82,5
16
16
6,07 €*
pc.:
AK0871.025.025
25mm x 3/4"
59
25
3/4" (26,44mm)
20
93,5
19
17
8,23 €*
pc.:
AK0871.032.032
32mm x 1"
69
32
1" (33,25mm)
25
111
25
21
11,55 €*
pc.:
AK0871.040.040
40mm x 1 1/4"
79,5
40
1 1/4" (41,91mm)
32
122
26
26
17,34 €*
pc.:
AK0871.050.050
50mm x 1 1/2"
94
50
1 1/22 (47,81mm)
40
142
32
27
23,87 €*
AK0871.063.063
63mm x 2"
117
63
2" (59,61mm)
50
170
38
34
40,83 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

PVC-U Rückschlagventil transparent Kugel 2fach Überwurf Klebemuffe x Innengewinde

Anschluss:
Klebemuffe x Innengewinde
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
O-Ring:
EPDM
Farbe:
Grau, Korpus: transparent

Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.


Tipp: Verbauen Sie ein Rückschlagventil nicht direkt hinter der Pumpe oder Abzweigen, da ansonsten Verwirblungen aus der Pumpe zu erhöhten Geräuschbildung im Ventil führen können. Abstand nach Pumpe oder Abzweig mind. 5x Leitungsquerschnitt. Entfernen Sie nach Möglichkeit eingeschlossene Luft vor dem Rückschlagventil, da sich diese im Ventil sammeln kann und auch dadurch eine erhöhte Geräuschentwicklung sowie eine Verwirbelung des Volumenstroms entsteht.


Wichtig: Ausschließlich senkrechter, fester Verbau mit Zulauf von unten. Sand o.ä. im Wasser kann die Oberfläche der Kugel beschädigen.


Rückschlagventil 2fach Überwurf Klebemuffe

Edelstahlfeder vs. Kugel

Die Edelstahlfeder Vorteile:

  • sicherer Verschluß in jeder Lage und Position
  • preiswert und lange Haltbarkeit

Die Kugel Vorteile:

  • geringer Öffnungsdruck
  • beständig gegen Salzwasser, Säuren und Öle

Die Edelstahlfeder Nachteile:

  • nicht beständig gegen Salze und Medien welche Edelstahl angreifen
  • Haare und lange Fasern können sich in der Feder verfangen

Die Kugel Nachteile:

  • ausschließlich senkrechter, fester Verbau mit Zulauf von unten
  • Sand o.ä. im Wasser kann die Oberfläche der Kugel beschädigen

Ersatzteile Rückschlagventil HTC Serie AK0871

AE0100 Einlegeteil Klebemuffe

Einlegeteil Klebemuffe
AE0101 Einlegeteil Innengewinde

Einlegeteil Innengewinde
AE0105 Einlegeteil Aussengewinde

Einlegeteil Aussengewinde
AE0104 O-Ringsatz

O-Ring Satz HTC Rückschlagventil
DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
Mehr lesenWohin mit dem Rückschlagventil?
