U-PVC angle seat ball check valve with one nut - transparent

from
13,52 €
incl. 19% VAT , plus shipping costs
  • Available immediately
UNE-EN-12050-4 Certifikation für die Verwendung mit Abwässern mit oder ohne Fäkalien.

Wichtiger Hinweis

Einbaulage ausschließlich senkrecht (stehend) wie abgebildet!
  • Available immediately
   Variants

Item no.
Variation
A
B
C
D
L
Price
Quantity
AK0881.000.020
20mm
91
54,5
35
20
99
13,52 €*
pc:
AK0881.000.025
25mm
104
59,5
42
25
107
19,05 €*
pc:
AK0881.000.032
32mm
117
69
51
32
125
24,67 €*
pc:
AK0881.000.040
40mm
135
80
58
40
144
37,40 €*
pc:
AK0881.000.050
50mm
158
99
71
50
158
49,09 €*
pc:
AK0881.000.063
63mm
181
112
90
63
190
81,09 €*
pc:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

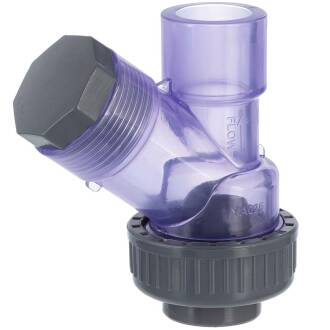

Schrägsitz Rückschlagventil transparent, 2fach Klebemuffe

Das Schrägsitz Rückschlagventil funktioniert nach dem Schwerkraftsystem und kann nur stehend verbaut werden. Der ankommende Volumenstrom drückt die innenliegende Verschlusskugel nach oben und damit geführt zur Seite in den Abzweigkanal. Somit liegt im Durchflusskanal kein Widerstand an, der komplette Volumenstrom wird nicht gebremst. Ebenso ist das Schrägsitz-Rückschlagventil ideal für den Einbau in Hebeanlagen geeignet, da durch den freien Durchflusskanal Abwässern mit oder ohne Fäkalien transportiert werden können. Nach Pumpen- oder Durchflusstop fällt die Kugel nach unten in die Ausgangsstellung zurück und schließt das Ventil ab, so dass kein Rückfluss möglich ist.
Der Abzweigkanal verfügt über eine Revisionsöffnung, durch die eventuelle Inspektions- oder Reinigungsarbeiten durchgeführt werden können.

Anschluss:
1fach Überwurfmutter, 2fach Klebemuffe
Dichtung:
EPDM O-Ring
Dichtung Wartungsöffnung:
EPDM O-Ring
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C
Material:
PVC-U
Farbe:
Grau, Korpus Transparent
Besonderheit:
für die Verwendung von Abwasser mit oder ohne Fäkalien
PVC Schrägsitz Rückschlagventil Explosionsbild

Schrägsitz-Rückschlagventil - ausschließlich stehend verbaubar.

Die Kugel ist mit Silikonöl beschichtet. Dies unterstützt beim Zurückfallen der Kugel auf den O-Dichtring die zuverlässige Abdichtung.

 Nummer
 Bezeichnung  Material
 1
 Verschlusskappe  PVC-U
 2
 O-Ring  EPDM
 3
 Körper  PVC-U
 4
 Kugel  PVC-U
 5
 O-Ring  EPDM
 6
 Dichtblock  PVC-U
 7
 O-Ring  2fach EPDM
 8
 O-Ring  EPDM
 9

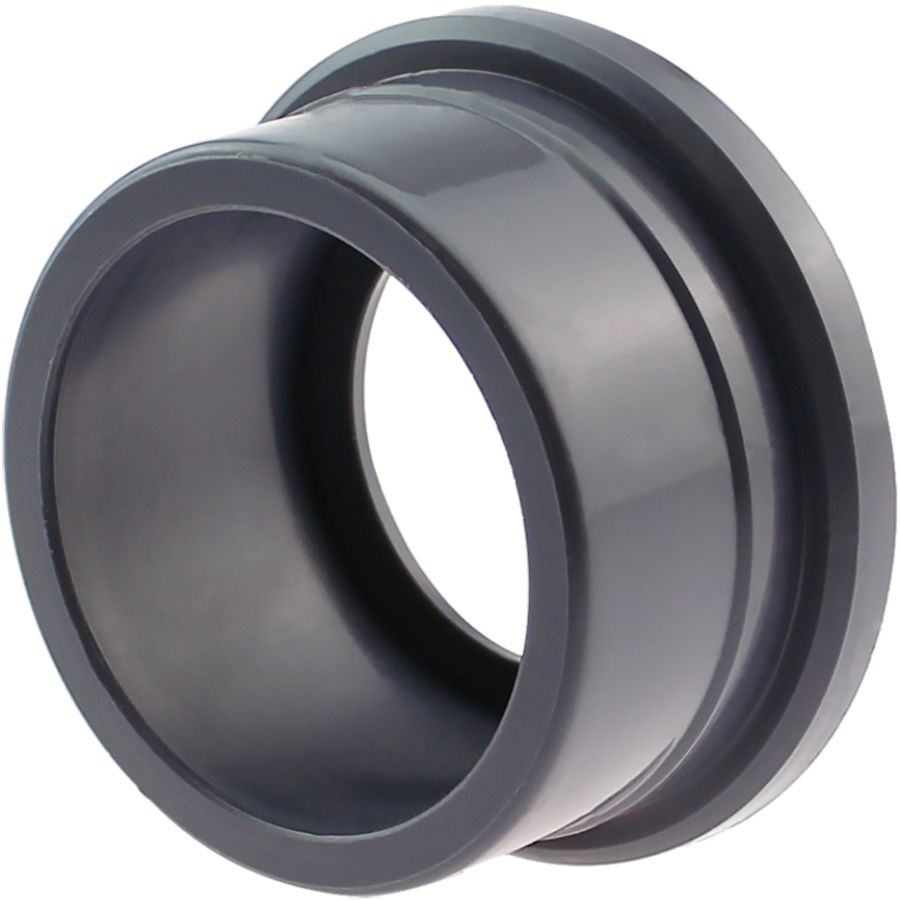

 Einlegemuffe  PVC-U
 10

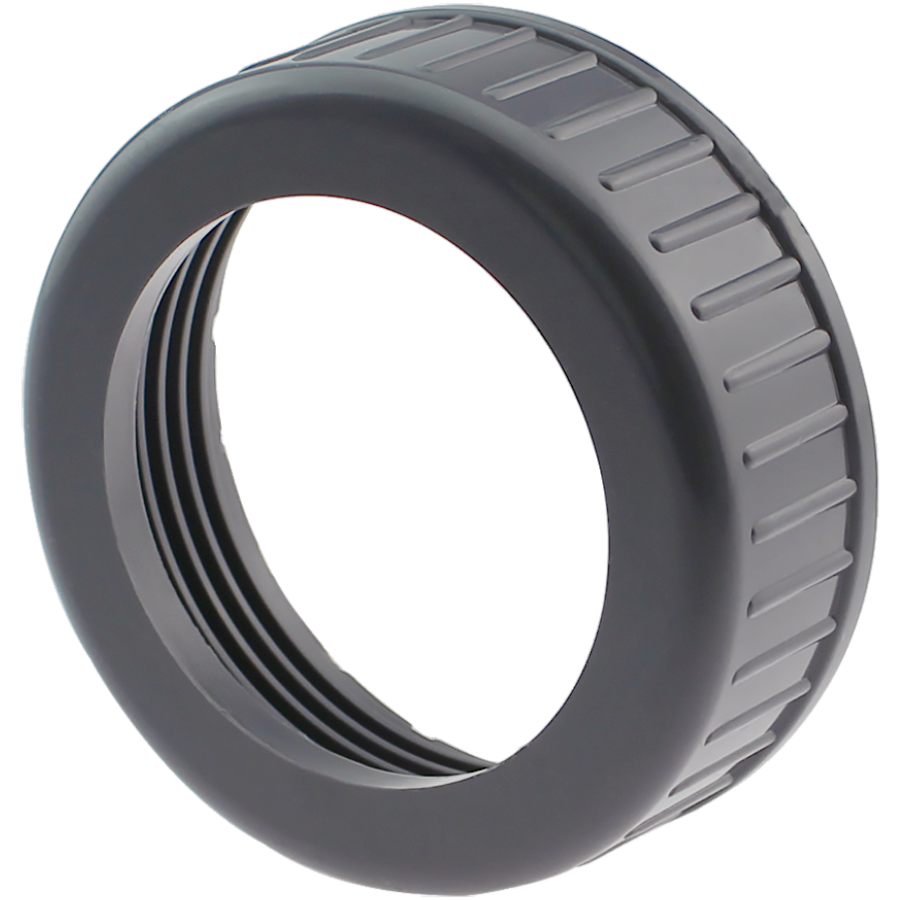

 Überwurfmutter  PVC-U

Ersatzteile Schrägsitz Rückschlagventil HTC Serie AK0881

DOWNLOADRoHS Bestätigung HTC

DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
