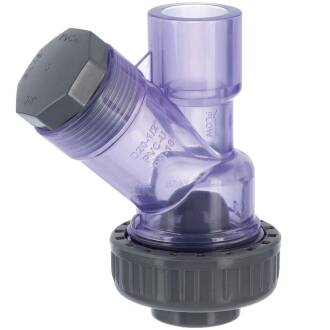

U-PVC angle seat ball check valve with one nut - transparent

U-PVC angle seat ball check valve with one nut - transparent

SKU: AK0881

Auswahl Steuerzone / Lieferland

from

13,52 €

incl. 19% VAT , plus

Available immediately

View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."

How to measure a threaded fitting

3D View

UNE-EN-12050-4 Certifikation für die Verwendung mit Abwässern mit oder ohne Fäkalien.

Wichtiger Hinweis

Einbaulage ausschließlich senkrecht (stehend) wie abgebildet!

This item has variations. Please select the requested variation.

Available immediately

Variants

Item no.

Variation

Price

Quantity

AK0881.000.020

20mm

54,5

13,52 €^*

AK0881.000.025

25mm

104

59,5

107

19,05 €^*

AK0881.000.032

32mm

117

125

24,67 €^*

AK0881.000.040

40mm

135

144

37,40 €^*

AK0881.000.050

50mm

158

49,09 €^*

AK0881.000.063

63mm

181

112

190

81,09 €^*

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

Schrägsitz Rückschlagventil transparent, 2fach Klebemuffe

Das Schrägsitz Rückschlagventil funktioniert nach dem Schwerkraftsystem und kann nur stehend verbaut werden. Der ankommende Volumenstrom drückt die innenliegende Verschlusskugel nach oben und damit geführt zur Seite in den Abzweigkanal. Somit liegt im Durchflusskanal kein Widerstand an, der komplette Volumenstrom wird nicht gebremst. Ebenso ist das Schrägsitz-Rückschlagventil ideal für den Einbau in Hebeanlagen geeignet, da durch den freien Durchflusskanal Abwässern mit oder ohne Fäkalien transportiert werden können. Nach Pumpen- oder Durchflusstop fällt die Kugel nach unten in die Ausgangsstellung zurück und schließt das Ventil ab, so dass kein Rückfluss möglich ist.
Der Abzweigkanal verfügt über eine Revisionsöffnung, durch die eventuelle Inspektions- oder Reinigungsarbeiten durchgeführt werden können.

Anschluss:

1fach Überwurfmutter, 2fach Klebemuffe

Dichtung:

EPDM O-Ring

Dichtung Wartungsöffnung:

EPDM O-Ring

Temperatur:

bis 45°C konstant, kurzzeitig 60°C

Arbeitsdruck (PN):

max. 10 bar bei 20°C

Material:

PVC-U

Farbe:

Grau, Korpus Transparent

Besonderheit:

für die Verwendung von Abwasser mit oder ohne Fäkalien

PVC Schrägsitz Rückschlagventil Explosionsbild

Schrägsitz-Rückschlagventil - ausschließlich stehend verbaubar.

Die Kugel ist mit Silikonöl beschichtet. Dies unterstützt beim Zurückfallen der Kugel auf den O-Dichtring die zuverlässige Abdichtung.

Nummer	Bezeichnung	Material
1	Verschlusskappe	PVC-U
2	O-Ring	EPDM
3	Körper	PVC-U
4	Kugel	PVC-U
5	O-Ring	EPDM
6	Dichtblock	PVC-U
7	O-Ring	2fach EPDM
8	O-Ring	EPDM
9	Einlegemuffe	PVC-U
10	Überwurfmutter	PVC-U

Ersatzteile Schrägsitz Rückschlagventil HTC Serie AK0881

Einlegeteil Klebemuffe Teil 9

Überwurfmutter Teil 10

O-Ring Einlegemuffe Teil 8

DOWNLOADRoHS Bestätigung HTC

DOWNLOAD Kleben von PVC-U Rohren und -Fittings

DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind

DOWNLOAD abdichten und verbinden von Kunststoffgewinden

DOWNLOAD chemische Beständigkeit von Kunststoffen

DOWNLOAD äußere Merkmale von Spritzgussfittings
