Variants

Item no.

Variation

Price

Quantity

AK0970.000.016

16mm

67,5

78,5

80,5

10,08 €^*

AK0970.000.020

20mm

67,5

78,5

10,08 €^*

AK0970.000.025

25mm

76,5

88,5

93,5

11,55 €^*

AK0970.000.032

32mm

102,5

105

15,11 €^*

AK0970.000.040

40mm

101,5

120

123,5

19,72 €^*

AK0970.000.050

50mm

119

137

143,5

30,77 €^*

AK0970.000.063

63mm

146

165

175

49,91 €^*

AK0970.000.075

75mm

178

190

210

87,33 €^*

AK0970.000.090

90mm

208

226

246

147,01 €^*

AK0970.000.110

110mm

247

110

281

284

271,20 €^*

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

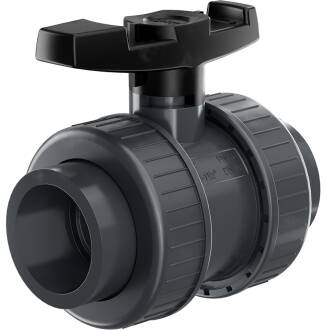

PVC-U Industrie Kugelhahn FPM VITON 2fach Klebemuffe

Anschluss:

2fach Überwurf, 2fach Klebemuffe

Temperatur:

bis 45°C konstant, kurzzeitig 60°C

Arbeitsdruck (PN):

max. 16 bar bei 20°C Medium Wasser, ab 75mm max. 10 bar bei 20°C Medium Wasser

Kugeldichtung:

PTFE (Teflon)

O-Ring:

FPM (Viton), Farbe Braun

Material:

PVC-U

Farbe:

Grau, Griff Schwarz

Durchflussrichtung:

geschraubte Kugelsicherung, Durchfluss in beiden Richtungen möglich

Wichtig: Das Gewinde der Überwurfmutter ist bei jedem Kugelhahn oder anderer Armatur nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.

PVC-U Kugelhahn mit verschraubbarer Kugelhalterung (Sicherheitsblock), PTFE (Teflon) Kugeldichtung, FPM (Viton) O-Ring

Nummer	Bezeichnung	Material
1	Einlegeteil Klebemuffe	PVC-U
2	Überwurfmutter	PVC-U
3	O-Ring	FPM (Viton)
4	Körper	PVC-U
5	Griff	Polypropylen
6	Kugelwelle	PVC-U
7	Wellendichtung	2fach FPM (Viton)
8	Kugeldichtung	PTFE (Teflon)
9	Kugel	PVC-U
10	Sicherheitsblock O-Ring	FPM (Viton)
11	Sicherheitsblock	PVC-U

Justierbarer Sicherheitsblock

das Feature der Oberklasse: justierbarer Sicherheitsblock
beidseitige Durchflussrichtung, da die Kugelsicherung durch Gewinde gesichert ist
polierte Kugel - Antiblock System verhindert das ruckartige Öffnen
Doppelte O-Ring Abdichtung am Kugelhahnschaft bei allen Modellen
Kugeldichtung PTFE (Teflon)
O-Ring FPM (Viton)
industriell einsetzbar - hervorragende Beständigkeit gegen Ozon, Sauerstoff, Mineralöle, synthetische Hydraulikflüssigkeiten, Kraftstoffe, Aromate, viele organische Lösungsmittel und Chemikalien.
kompakte, moderne Bauweise
hervorragendes Preis-/Leistungsverhältnis
Ersatzteilversorgung
NSF Zertifizierung für den Einsatz im Bereich Lebensmittelverarbeitung und Wasseraufbereitung

Ersatzteile Kugelhahn HTC Serie AK0970

Einlegeteil Klebemuffe

Einlegeteil Innengewinde

Einlegeteil Aussengewinde

Überwurfmutter

O-Ringsatz FPM

DOWNLOADRoHS Bestätigung HTC

DOWNLOAD Kleben von PVC-U Rohren und -Fittings

DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind

DOWNLOAD abdichten und verbinden von Kunststoffgewinden

DOWNLOAD chemische Beständigkeit von Kunststoffen

DOWNLOAD äußere Merkmale von Spritzgussfittings
