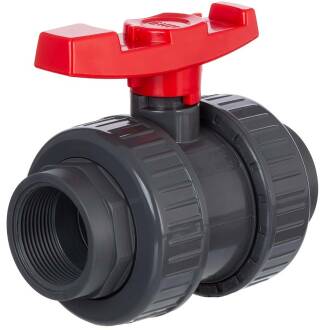

U-PVC and PTFE 2 way ball valve with female threads

SKU: AK0952
Auswahl Steuerzone / Lieferland
from
6,88 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
  • Available immediately
   Variants

Item no.
Variation
B
D
DN
H
L
L1
Price
Quantity
AK0952.000.016
3/8"
56
3/8" (16,66mm)
10
71
84
17
6,88 €*
pc.:
AK0952.000.020
1/2"
56
1/2" (20,96mm)
15
71
84
17
6,88 €*
pc.:
AK0952.000.025
3/4"
67
3/4" (26,44mm)
20
86
93
18
8,31 €*
pc.:
AK0952.000.032
1"
87
1" (33,25mm)
25
94
104
21
10,04 €*
pc.:
AK0952.000.040
1 1/4"
90
1 1/4" (41,91mm)
30
111
122
26
14,67 €*
pc.:
AK0952.000.050
1 1/2"
111
1 1/2" (47,81mm)
40
129
141
30
21,35 €*
pc.:
AK0952.000.063
2"
136
2" (59,61mm)
50
155
170
33
31,21 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

PVC-U Kugelhahn PTFE (Teflon) 2fach Überwurfmutter, 2fach Innengewinde

Anschluss:
2fach Überwurf, 2fach Innengewinde
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Kugeldichtung:
PTFE (Teflon)
O-Ring:
EPDM 70sh
Material:
PVC-U
Farbe:
Grau, Griff Rot
Durchflussrichtung:
geschraubte Kugelsicherung, Durchfluss in beiden Richtungen möglich

Wichtig: Das Gewinde der Überwurfmutter ist bei jedem Kugelhahn oder anderer Armatur nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.

PVC-U Kugelhahn mit verschraubbarer Kugelhalterung (Sicherheitsblock), PTFE (Teflon) Kugeldichtung, EPDM O-Ring




HTC AK0952 Kugelhahn Explosionsbild
 Nummer
 Bezeichnung  Material
 1
  Einlegeteil Innengewinde  PVC-U
 2
  Überwurfmutter  PVC-U
 3
  O-Ring  EPDM
 4
  Körper  PVC-U
 5
  Griff  Polypropylen
 6
  Kugelwelle  PVC-U
 7
  Wellendichtung  2fach EPDM
 8
  Kugeldichtung  PTFE (Teflon)
 9
  Kugel  PVC-U
 10
  Sicherheitsblock O-Ring  EPDM
 11
  Sicherheitsblock  PVC-U
AK0950 Justierbarer Sicherheitsblock

Justierbarer Sicherheitsblock


  • das Feature der Oberklasse: justierbarer Sicherheitsblock
  • beidseitige Durchflussrichtung, da die Kugelsicherung durch Gewinde gesichert ist
  • polierte Kugel - Antiblock System verhindert das ruckartige Öffnen
  • Doppelte O-Ring Abdichtung am Kugelhahnschaft bei allen Modellen
  • Kugeldichtung PTFE (Teflon)
  • O-Ring EPDM 70 shore
  • industriell einsetzbar - gute allgemeine Medienbeständigkeit auch gegenüber leichten Säuren und Alkalien, sehr gute Beständigkeit gegen Ozon, UV-Strahlen, Salzlösungen (Salzwasser, Meerwasser), hohe Alterungs- und Witterungsbeständigkeit - nicht beständig gegenüber Kohlemwasserstoffflüssigkeiten (Benzine, Öle)
  • kompakte, moderne Bauweise
  • hervorragendes Preis-/Leistungsverhältnis
  • Ersatzteilversorgung
  • NSF Zertifizierung für den Einsatz im Bereich Lebensmittelverarbeitung und Wasseraufbereitung

Ersatzteile Kugelhahn HTC Serie AK0952

AE0100 Einlegeteil Klebemuffe

Einlegeteil Klebemuffe
AE0101 Einlegeteil Innengewinde

Einlegeteil Innengewinde
AE0105 Einlegeteil Aussengewinde

Einlegeteil Aussengewinde
AE0102 Überwurfmutter

Überwurfmutter
AE0104 O-Ringsatz

O-Ring Satz
DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
