Description

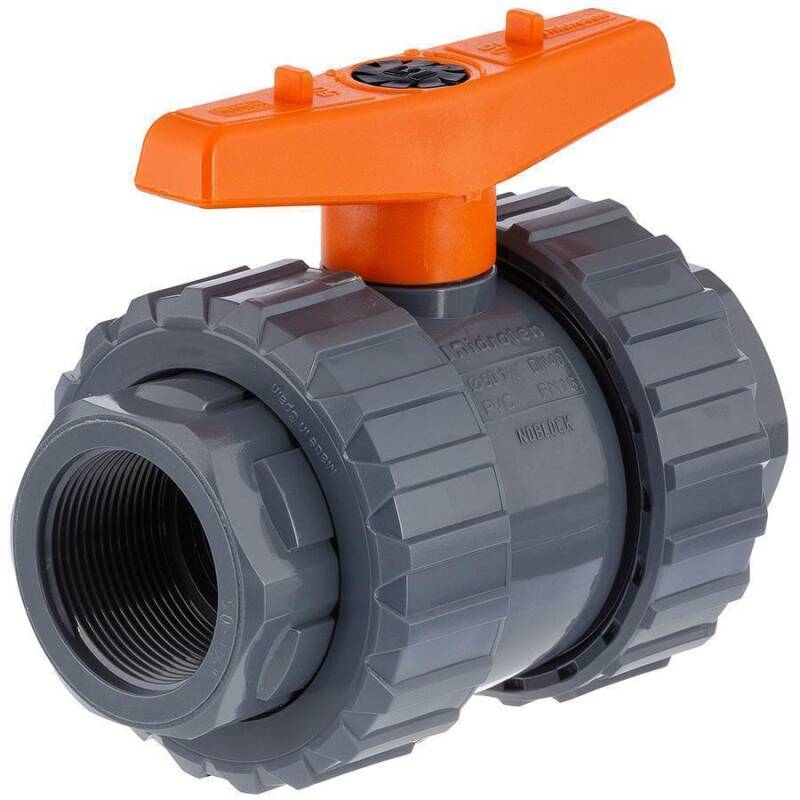

PVC-U Kugelhahn VITON (FPM), 2fach Innengewinde
Anschluss:
2fach Innengewinde
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser, ab 75mm 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau, Griff Orange
Wichtig: Das Gewinde der Überwurfmutter ist bei jedem Kugelhahn oder anderer Armatur nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.
Justierbarer Sicherheitsblock
Schließen Sie den Kugelhahn und lösen die Überwurfmutter wie in der Abbildung gezeigt auf beiden Seiten des Kugelhahns.
Ziehen Sie den Griff nach oben vom Kugelhahn ab und setzen diesen seitlich am Sicherheitsblock an und verwenden ihn nun als Schraubenschlüssel im Verschlussträger.
Nach erfolgter Einstellung oder Nachjustage setzen Sie den Griff wieder auf den Kugelhahn.
Setzen Sie die Armatur wieder ein und ziehen die Überwurfmuttern wieder fest. Fertig.
Technische Information
- 1. GFPP "bi-directional" Handgriff
- 2. EPDM O-Ring
- 3. Teflon (PTFE) Kugelsitz
- 4. EPDM O-Ring
- 5. PVC-U Achse/Schaft
- 6. PVC-U Kugel
- 7. EPDM Schließdichtung
- 8. Schraubbarer Sicherheitsblock
- 9. PVC-U Überwurfmutter
- 10. PVC-U Einlegemuffe
Druckverlustkurve
Betriebsdrehmoment
Ersatzteile Kugelhahn Hidroten Serie AK0551
Durchdachte Details und Qualitätsmerkmale des PVC-U Kugelhahn von Hidroten Typ AK0500
bi-directional geformter Handgriff:
Der PVC-U Kugelhahn P.T.F.E.
Teflon/EPDM 2fach Klebemuffe ist in der Kategorie "Profi" anzusiedeln. Herausragend in dieser
Klasse sind der bi-directional geformte Handgriff, welcher durch seine Form und Länge ein
leichtes und ergonomisches Betätigen ermöglicht.
Kugel und Zapfenloch poliert:
In einem zusätzlichen Arbeitsgang werden
in der Produktion die Kugel und Zapfenloch poliert, was ein leichtgängiges Öffnen und
Schließen ermöglicht.
justierbarer Sicherheitsblock:
Der justierbare Sicherheitsblock ist ein besonderes Feature: Das Griffstück dient gleichzeitig als Regulierschlüssel für den justierbaren Sicherheitsblock. Für die schnelle Anpassung des Dichtungsträgers zur Kugel. Der Druck der Überwurfmutter beim Zudrehen wird nicht auf die Kugel übertragen. Der Durchfluss ist in beide Richtungen möglich.
Auf Grund des Sicherheitsblock mit Schraubgewinde ist die Fließrichtung in beide Richtungen möglich.
P.T.F.E. Teflon Kugelsitz:
P.T.F.E. Teflon Kugelsitz. Im Vergleich zu HDPE
ist P.T.F.E. - auch umgangssprachlich als Teflon der Firma DuPont bezeichnet - ein harter,
höher belastbarer Kunststoff und gegen Kälte, Wärme und Chemikalien sehr
beständig. Die glatte, wachsartige Oberfläche ist reaktionsträge und dadurch
haftungsabweisend. Während bei einem Kugelsitz aus HDPE z.B. eine Fingernagelprobe deutlich
sichtbar ist, wird dies bei Teflon kaum gelingen.
zertifizierter Einsatz (WRAS Zertifikat) für Trinkwasser:
Für
alle PVC-U Fittings und Accessoires der Firma Hidroten liegt ein WRAS Zertifikat (Trinkwasser)
vor.
sicheres Handling:
Auch in feuchter Umgebung gibt die deutliche Aussenstruktur der Überwurfmutter festen Halt.
Der Sechskantansatz beim Einlegeteil mit Innen- und Aussengewinde ermöglicht den Einsatz von Schraubenschlüsseln o.ä. für eine sichere Fixierung,
