U-PVC 2 way ball valve PTFE with electrical actuator - solvent socket

SKU: EA0104
Auswahl Steuerzone / Lieferland
Price on request
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
  • Available immediately
   Variants

Item no.
Variation
B
G
H
L
L1
Stellantrieb Typ
Tension
Price
Quantity
EA0104.S20.020
1/2"
181
Rp 1/2" (20,96mm)
230
56,5
12
J+J S20, 20 Nm
24 - 240 AC/DC
371,76 €*
EA0104.S20.025
3/4"
181
Rp 3/4" (26,44mm)
235
65
15
J+J S20, 20 Nm
24 - 240 AC/DC
428,02 €*
pc.:
EA0104.S20.032
1"
181
Rp 1" (33,25mm)
235
76,5
15
J+J S20, 20 Nm
24 - 240 AC/DC
446,65 €*
pc.:
EA0104.S35.040
1 1/4"
181
Rp 1 1/4" (41,91mm)
248
87
18
J+J S35, 35 Nm
24 - 240 AC/DC
578,60 €*
pc.:
EA0104.S35.050
1 1/2"
190
Rp 1 1/2" (47,81mm)
265
97,5
21
J+J S35, 35 Nm
24 - 240 AC/DC
606,94 €*
pc.:
EA0104.S55.063
2"
195
Rp 2" (59,61mm)
307
117,5
23
J+J S55, 55 Nm
24 - 240 AC/DC
744,30 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

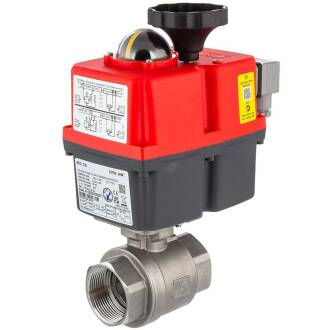

V4A Kugelhahn zweiteilig mit elektrischem Stellantrieb, 2fach Innengewinde

Anschluss:
2fach Innengewinde
Gewinde:
BSP Rohrgewinde R (konisch) DIN 2999 & BS21, ISO 228/1 & ISO 7/1, nicht selbstdichtend, Abdichtung mit Hanf, Dichtpaste o.ä.
Temperatur:
-20°C bis 180°C
Arbeitsdruck (PN):
max. 1000 PSI | 63 bar | W.O.G. (water, oil, gas)
Material:
Edelstahl AISI 316 V4A (UNE EN 10213-4 / DIN 1.4408)
Dichtung:
PTFE (Teflon) 100%
Durchlass:
full port - voller Durchlass
DIN:
Dimensionen konform ISO 4144, Anschlussgewinde nach ISO 7/1 (DIN 2999 / BS 21)

Montage Instruktion: Der elektrische Anschluss darf nur von elektrisch geschultem Fachpersonal ausgeführt werden. Es gelten die allgemeinen Elektrosicherheitsregeln und VDE Vorschriften.
Durch das interne Schaltnetzteil ist der Antrieb als kapazitive Last zu betrachten. Demnach ist eine externe Sicherung mit entsprechender Auslösecharakteristik (z.B. LS Schalter Typ C/D) vorzusehen,
Der Stellmotor ist ausschließlich stehend zu verbauen.
Die innenliegende Schaltraumheizung benötigt eine dauerhafte Spannungsversorgung.


MEHR LESEN Detailinfo: Edelstahl V4A Kugelhahn zweiteilig 2fach Innengewinde
MEHR LESEN Detailinfo: elektrischer Stellantrieb
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
