U-PVC 2/3 solvent union with nut

SKU: AF0606
Auswahl Steuerzone / Lieferland
from
2,00 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
  • Available immediately
   Variants

Product picture
Item no.
Variation
B
C
d1
d2
d3
Z
Price
Quantity
U-PVC 2/3 solvent union with nut
AF0606.025.032
1" x 25mm
27
---
25
1" (33,25mm)
---
30
4,76 €*
pc.:
U-PVC 2/3 solvent union with nut
AF0606.040.025
1 1/4" x 25mm
---
22
25
1 1/4" (41,91mm)
25
---
2,00 €*
pc.:
U-PVC 2/3 solvent union with nut
AF0606.032.032
1" x 32mm
27
---
32
1" (33,25mm)
---
34
6,95 €*
pc.:
U-PVC 2/3 solvent union with nut
AF0606.032.040
1 1/4" x 32mm
30
---
32
1 1/4" (41,91mm)
---
30
5,14 €*
pc.:
U-PVC 2/3 solvent union with nut
AF0606.050.032
1 1/2" x 32mm
---
22
---
1 1/2" (47,81mm)
32
---
2,73 €*
pc.:
U-PVC 2/3 solvent union with nut
AF0606.040.040
1 1/4" x 40mm
30
---
40
1 1/4" (41,91mm)
---
37
4,88 €*
pc.:
U-PVC 2/3 solvent union with nut
AF0606.040.050
1 1/2" x 40mm
35
---
40
1 1/2" (47,80mm)
---
35
6,16 €*
pc.:
U-PVC 2/3 solvent union with nut
AF0606.063.040
2" x 40mm
---
26
---
2" (59,61mm)
40
---
3,14 €*
pc.:
U-PVC 2/3 solvent union with nut
AF0606.050.050

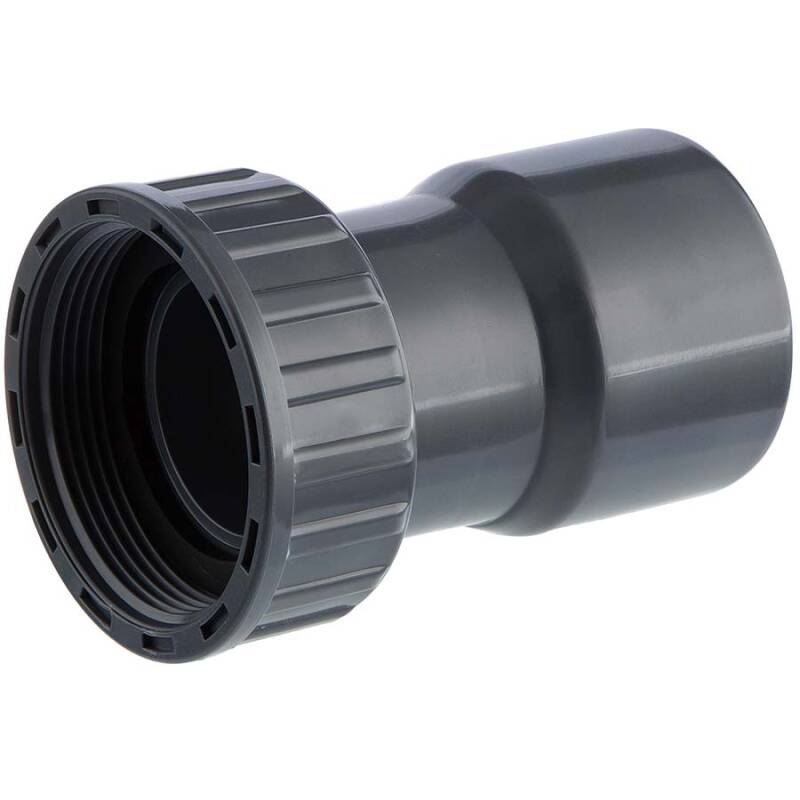

1 1/2" x 50mm
34
---
50
1 1/2" (47,81mm)
---
45
4,75 €*
pc.:
U-PVC 2/3 solvent union with nut
AF0606.063.050
2" x 50mm
34
---
50
2" (59,61mm)
---
49
5,58 €*
pc.:

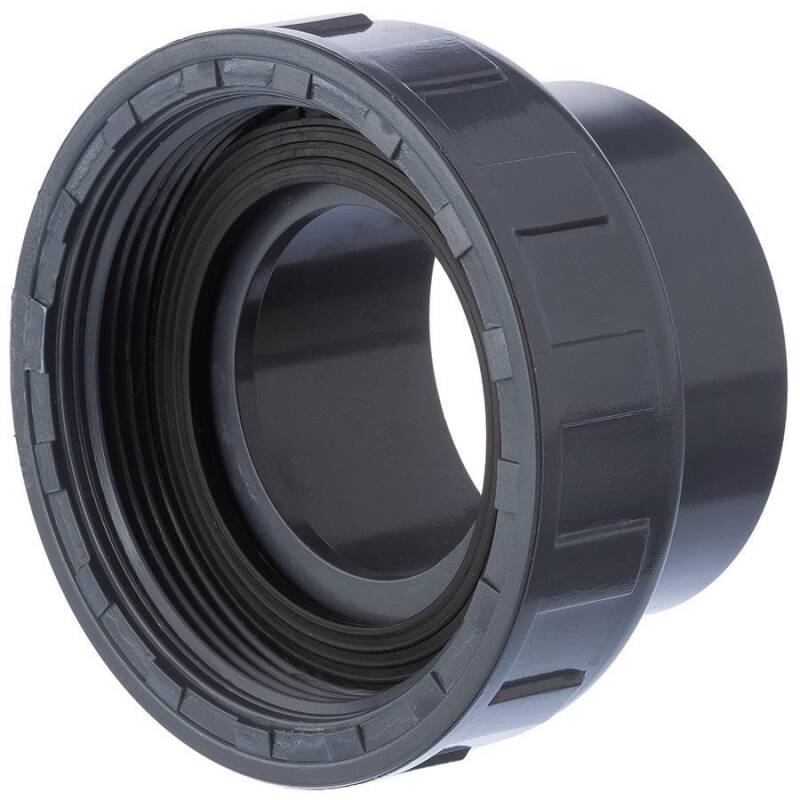

U-PVC 2/3 solvent union with nut 2 1/4" x 50mm
AF0606.068.050
2 1/4" x 50mm
---
31
---
2 1/4" (65,27mm)
50
---
5,36 €*
pc.:

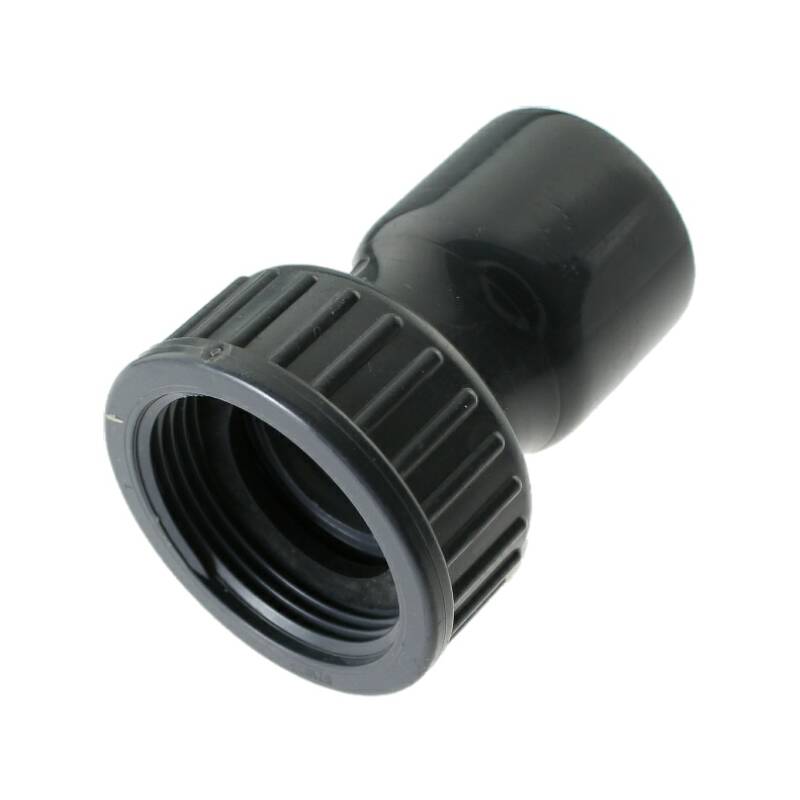

U-PVC 2/3 solvent union with nut
AF0606.063.063
2" x 63mm
46
---
63
2" (59,61mm)
---
57
15,93 €*
pc.:
U-PVC 2/3 solvent union with nut
AF0606.063.075
2 1/2" x 63mm
42
---
63
2 1/2" (75,18mm)
---
48
15,92 €*
pc.:
U-PVC 2/3 solvent union with nut
AF0606.075.075
2 1/2" x 75mm
40
---
75
2 1/2" (75,18mm)
---
52
24,61 €*
pc.:
U-PVC 2/3 solvent union with nut
AF0606.075.090
3" x 75mm
56
---
75
3" (87,88mm)
---
49
24,61 €*
pc.:

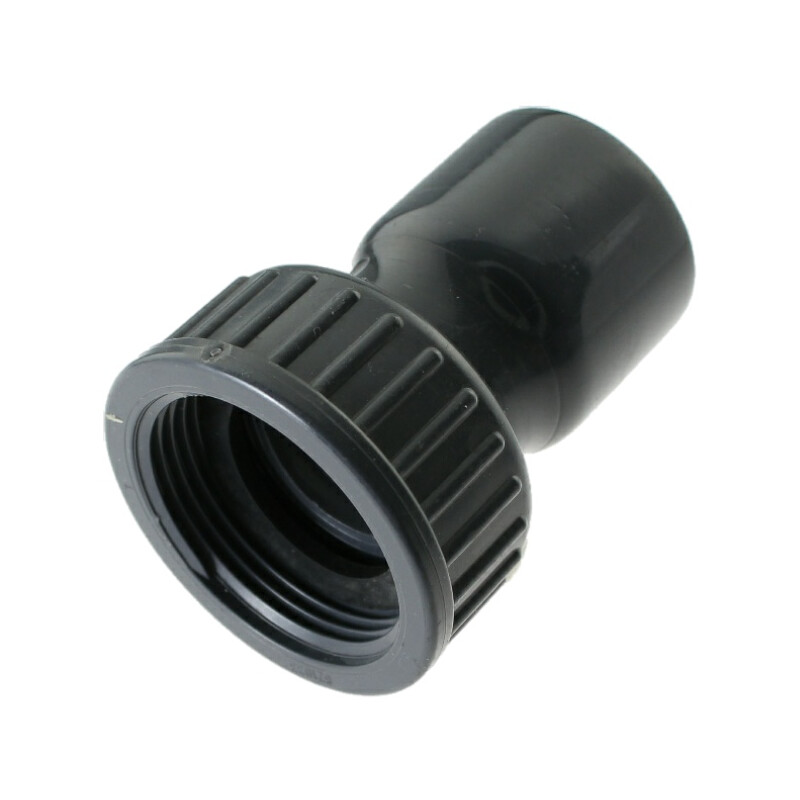

U-PVC 2/3 solvent union with nut
AF0606.090.090
3" x 90mm
52
---
90
3" (87,88mm)
---
48
35,51 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

PVC-U 2/3 Kupplung Überwurfmutter x Klebemuffe

Anschluss:
Überwurfmutter incl. Flachdichtung x Klebemuffe
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit beiliegender Flachdichtung
Flachdichtung:
EPDM
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C
Material:
PVC-U
Farbe:
Grau
Flachdichtung:
EPDM
Einsatzbereich:


Wichtig: Die 2/3 PVC-U Kupplung wird mit am häufigsten als Verbindung zwischen Pumpenstutzen (Aussengewinde flachdichtend) und der Verrohrung eingesetzt. Dies setzt voraus, dass die Pumpe mit einem BSP (G) Gewinde ausgestattet ist - deshalb vor Pumpenkauf versichern, dass der Gewindestutzen nach Norm gefertigt wird. Leider setzt sich selbst bei hochwertigen Schwimmbadpumpen die Unart bei den Herstellern durch, dass der beiliegende Anschluss mit Überwurfmutter ungenormt ist und so leider nur ein sehr teures Originalersatzteil des Herstellers - wenn überhaupt angeboten - bei Bruch verwendet werden kann. .


DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
