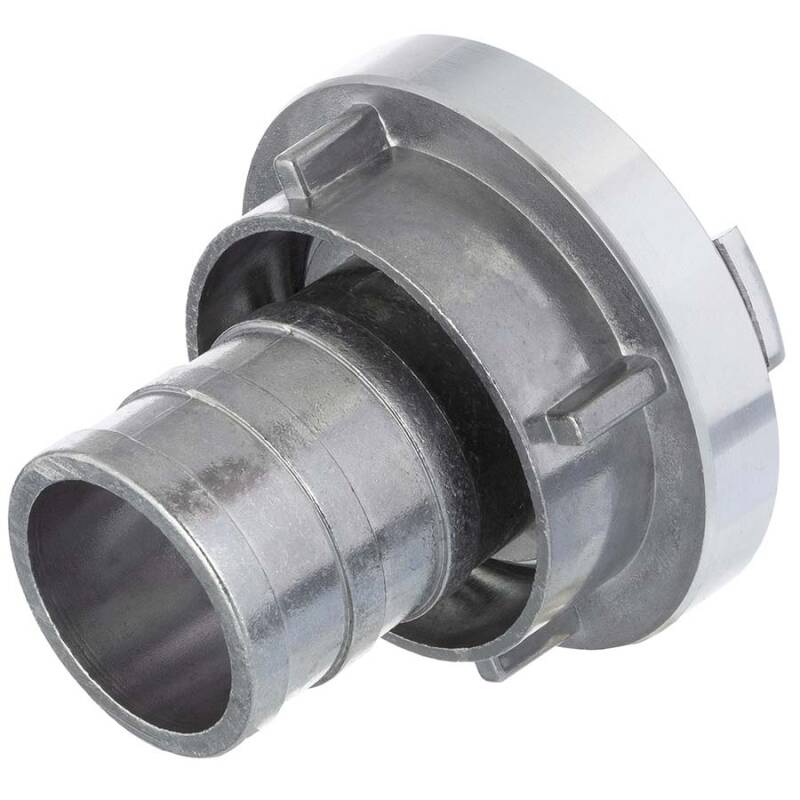

Storz coupling with hose tail aluminium

SKU: ST0801
Auswahl Steuerzone / Lieferland
from
4,52 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
  • Available immediately
   Variants

Item no.
Variation
B
D
DN
K
L
L1
Price
Quantity
ST0801.025.019
25-D auf 3/4" (19mm)
55
19 (19,5/18)
11,5
31
30
59
4,52 €*
pc.:
ST0801.025.025
25-D auf 1" (25mm)
55
25 (25/23)
16
31
29
56
4,76 €*
pc.:
ST0801.052.032
52-C auf 1 1/4"
97,5
32 (32/29mm)
21,5
66
51
90
6,58 €*
pc.:
ST0801.052.038
52-C auf 1 1/2" (38mm)
97,5
38 (38/35)
26
66
58
85
4,88 €*
pc.:
ST0801.052.050
52-C auf 2" (50mm)
97,5
50 (51/49)
42
66
50
90
6,22 €*
pc.:
ST0801.075.075
75-B auf 3" (75mm)
126
75 (75/71)
66
89
86
124
11,34 €*
pc.:
ST0801.110.100
110-A auf 4" (100mm)
179
100 (100/95)
88
133
117
165
25,50 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

Storz Kupplung Feuerwehrkupplung Aluminium Schlauchtülle

Anschluss:
Schlauchtülle
Temperatur:
-40°C bis 110°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C
Material:
Aluminium
Dichtung:
NBR

Einsatzbereich

  • kein Verdrehen des Schlauches beim Kuppeln, da die Schlauchtülle drehbar im Kupplungsteil gelagert ist
  • einsetzbar für die unterschiedlichsten professionellen Schlauchverbindungen bei Feuerwehr, Landwirtschaft, Bauindustrie, Industrie, Katastrophenschutz, professionellen Privateinsatz usw.

Anwendung

  • zum Anschluss oder Verbinden von Schläuchen
  • schnelles Verbinden und Lösen durch 120° Drehung des Bajonett-Verschlusses
Storz Knaggenabstand

Knaggenabstand

Kupplung
Abstand
D
31 mm
C
66 mm
B
89 mm
A
133 mm

Dichtung für Saug- und Druckanwendung: Bedingt durch die hochwertige Saug- und Druckdichtung wird bei größeren Dimensionen die reine Handkraft nicht mehr zum Lösen und Schließen des Bajonett-Verschlusses ausreichen und es werden Kupplungsschlüssel o.ä. benötigt..

DOWNLOADRoHS Bestätigung HTC
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
