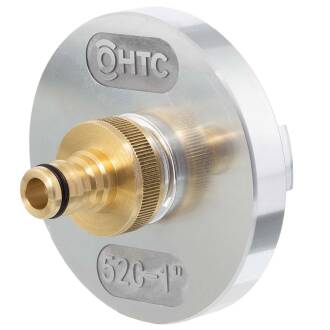

Storz adapter for GEKA aluminium

SKU: ST0207
Auswahl Steuerzone / Lieferland
from
17,91 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
  • Available immediately
   Variants

Product picture
Item no.
Variation
B
DN
K
L
Price
Quantity
Storz adapter for GEKA aluminium
ST0207.025.025
25-D auf (3/4") GEKA
16,5
31
17,91 €*
pc.:
Storz adapter for GEKA aluminium
ST0207.052.040
52-C auf 1 1/4" GEKA
24
66
31,67 €*

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

Storz Kupplung mit Kugelhahn, Übergang auf GEKA Anschluss

Anschluss:
Storz mit Kugelhahn auf GEKA
Temperatur:
-10°C bis 80°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C
Material:
Aluminium | Kugelhahn, GEKA Anschluss Messing
Dichtung:
NBR
Hinweis:
Der Setartikel wird aus Einzelkomponenten geliefert und vom Kunden selbst zusammengeschraubt und abgedichtet. Eine Rolle Teflonband zur Gewindeabdichtung liegt bei.

Einsatzbereich

  • kein Verdrehen des Schlauches beim Kuppeln, da die Schlauchtülle drehbar im Kupplungsteil gelagert ist
  • einsetzbar für die unterschiedlichsten professionellen Schlauchverbindungen bei Feuerwehr, Landwirtschaft, Bauindustrie, Industrie, Katastrophenschutz, professionellen Privateinsatz usw.

Anwendung

  • zum Anschluss oder Verbinden von Schläuchen
  • schnelles Verbinden und Lösen durch 120° Drehung des Bajonett-Verschlusses
Storz Knaggenabstand

Knaggenabstand

Kupplung
Abstand
D
31 mm
C
66 mm
B
89 mm
A
133 mm

Dichtung für Saug- und Druckanwendung: Bedingt durch die hochwertige Saug- und Druckdichtung wird bei größeren Dimensionen die reine Handkraft nicht mehr zum Lösen und Schließen des Bajonett-Verschlusses ausreichen und es werden Kupplungsschlüssel o.ä. benötigt..

DOWNLOADRoHS Bestätigung HTC
DOWNLOADREACH Zusatz Messing HTC
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
