Variants

Item no.
Variation
D
DN
W
Bend radius
max. lenght
max. Bar*
Vacuum
Price
Quantity
SC0203.019.001
19mm (3/4") Meterware
24,6
19
2,8
48
25m
7
900 mbar
3,45 €*
meter:
SC0203.019.025
19mm (3/4") Rolle 25m
24,6
19
2,8
48
---
7
900 mbar
71,34 €*
Reel:
SC0203.019.050
19mm (3/4") Rolle 50m
24,6
19
2,8
48
---
7
900 mbar
Keine Express-Lieferung
142,68 €*
Reel:
SC0203.025.001
25mm (1") Meterware
32,6
25
3,8
63
25m
6
900 mbar
5,51 €*
meter:
SC0203.025.025
25mm (1") Rolle 25m
32,6
25
3,8
63
---
6
900 mbar
113,88 €*
Reel:
SC0203.025.050
25mm (1") Rolle 50m
32,6
25
3,8
63
---
6
900 mbar
Keine Express-Lieferung
227,77 €*
Reel:
SC0203.032.001
32mm (1 1/4") Meterware
39,6
32
3,8
80
25m
5
900 mbar
7,00 €*
meter:
SC0203.032.025
32mm (1 1/4") Rolle 25m
39,6
32
3,8
80
---
5
900 mbar
Keine Express-Lieferung
144,64 €*
Reel:
SC0203.032.050
32mm (1 1/4") Rolle 50m
39,6
32
3,8
80
---
5
900 mbar
Sperrgutbild fehlt Sperrgut
313,09 €*
Reel:
SC0203.038.001
38mm (1 1/2") Meterware
46,6
38
4,3
228
25m
5
900 mbar
Keine Express-Lieferung
8,63 €*
meter:
SC0203.038.025
38mm (1 1/2") Rolle 25m
46,6
38
4,3
228
---
5
900 mbar
hat Überlänge
178,02 €*
Reel:
SC0203.038.050
38mm (1 1/2") Rolle 50m
46,6
38
4,3
228
---
5
900 mbar
Sperrgutbild fehlt Sperrgut
379,85 €*
Reel:
SC0203.040.001
40mm Meterware
48,6
40
4,3
240
25m
5
900 mbar
Keine Express-Lieferung
9,16 €*
meter:
SC0203.040.025
40mm Rolle 25m
48,6
40
4,3
240
---
5
900 mbar
hat Überlänge
189,15 €*
Reel:
SC0203.040.050
40mm Rolle 50m
48,6
40
4,3
240
---
5
900 mbar
Sperrgutbild fehlt Sperrgut
402,10 €*
Reel:
SC0203.051.001
51mm (2") Meterware
61
51
5,0
300
15m
5
900 mbar
hat Überlänge
13,44 €*
meter:
SC0203.051.025
51mm (2") Rolle 25m
61
51
5,0
300
---
5
900 mbar
hat Überlänge
278,82 €*
Reel:
SC0203.051.050
51mm (2") Rolle 50m
61
51
5,0
300
---
5
900 mbar
Sperrgutbild fehlt Sperrgut
593,33 €*
Reel:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

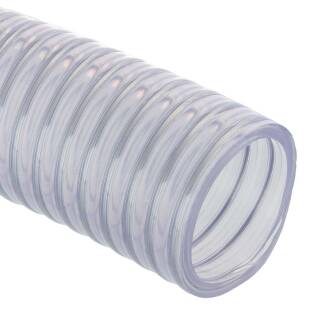

Saug-/Druckschlauch, Transparent mit Metallspirale

Hochflexibler, formstabiler Saug-/Druckschlauch, kälteflexibel bis -10°C. Durchscheinender Schlauch für sichtbare Saug- und Druckanwendungen, für Destillaten bis 28% Alkohol sowie als Ausrüstung für landwirtschaftliche und industrielle Maschinen.


Abschnitte: Abschnittmengen unter Rollenlänge werden als eine Länge geliefert.

max. Bar*: Spiralverstärkte Schläuche sind nicht geeignet für geschlossene Systeme unter Dauerdruck oder kurzzeitigem hohen Druck - hier sind vernetzte Schläuche einzusetzen.
Max. Bar bezieht sich auf die maximale Pumpenleistung und nicht auf die maximale Belastungsgrenze des Schlauches.
Der Schlauch kann als Saugschlauch (Ansaugseite der Pumpe) oder als Druckschlauch (Druckseite der Pumpe) innerhalb offener Systeme oder Niederdrucksysteme (Druckmaschinen, Kommunalfahrzeuge, Landwirtschaftsmaschinen) verwendet werden.

Tipp: Für die richtige Wahl der Schlauchklemme ist der Aussendurchmesser des Schlauches maßgeblich. Schlauchdurchmesser werden metrisch angegeben, die Verwendung der veralteten Zoll-Angabe führt zur Verwirrung und dient nur zur Orientierung.
Ihr Schlauch hat einen I-Ø von 32mm - dann benötigen Sie z.B. eine Schlauchtülle mit 32mm aber eine Schlauchschelle, welche mind. 37,6mm umspannt.
Aufdruck:
JA
Beständigkeit:
Weich-PVC
Farbe:
Transpent
Lebensmittel:
EU 10/2011 A, B, C
REACH:
1907/2006/EC
RoHS:
2015/863
Material:
Weich-PVC
Spirale:
Stahlspirale
Temperatur:
-15°C bis +65°C
Toleranz:
ISO EN 1307
Druck:
nicht verwendbar für geschlossene Systeme oder Anwendungen in denen ein Dauerdruck während der Anwendung vorliegt - hier sind vernetzte Schläuche einzusetzen

  • Glatter Innenmantel mit eingegossener Stahldrahtbewehrung
  • Starke Vollmantelwandung aus Weich-PVC, Farbe Transparent mit Stahldraht Spirale verstärkt
  • Ozon, Chlor- und UV-beständig bei kontaktloser Anbindung zur Stahlspirale
  • Hervorragend als Saug- und Druckschlauch für Destillaten bis 28% Alkohol sowie als Ausrüstung für landwirtschaftliche und industrielle Maschinen verwendbar
  • Trotz hervorragend starker Verarbeitung leicht und flexibel bei hoher Abriebresistenz
  • Gefertigt nach ISO 3994 Standard
  • Temperaturbereich -10°C bis +60°C

Biegeradius

Der Biegeradius

Der Biegeradius ist eine Empfehlung, wie eng Sie den Schlauch im Halbbogen verlegen können ohne dass der Schlauch knickt oder Schaden nimmt. Dieser maximale Richtwert wird durch die Temperatur der Umgebung und des Schlauches selbst beim Verlegen maßgeblich beeinflußt!
Saug-/Druckschlauch Schnittzeichnung

Saug- und Druckschlauch, Transparent mit Metallspirale



  • Saug- und Förderschlauch Transparent mit Metallspirale
  • Transparente, weiche PVC-Innenschicht
  • Stahldraht Spiralbewehrung
  • Transparente, weiche PVC-Aussenwand
DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Zertifikat Lebensmittelqualität | food approval

DOWNLOAD Chemische Beständigkeit von Kunststoffen

Saugschlauch Druckschlauch Förderschlauch transparent mit Metallspirale in Lebensmittelqualität

Die schlag- und druckfeste Stahlspirale ermöglicht einen engeren Biegeradius im Vergleich zu einer harten Kunststoffspirale. Die transparente Schlauchwand ermöglicht ein leichtes Erkennen der durchfließenden Flüssigkeit bzw. Veränderungen beim Durchfluss. Die glatte Innen- und Aussenwand ist strapazierfähig und abriebfest. Durch die ausgewiesene Lebensmittelechtheit "food approval" ist dieser Schlauch geeignet für Lebensmittel gemäß Richt. EU 10/2011 (classes A, B, C). Der flexible, transparente PVC-Saugschlauch mit Metallspirale als Verstärkung weist Beständigkeit gegen leichte Säuren, Saluwasser, verschiedene Chemikalien wie landwirtschalftlicher Dünger und andere Flüssigkeiten auf.

verwendbar für Lebensmittel und andere nährenden Flüssigkeiten

Ideal einsetzbar für die Getränkeindustrie (Destillate bis 28% Alkohol) bzw. zum Abfüllen und Leiten von nährenden Flüssigkeiten.

Kontrolle über das durchfließende Fluid dank transparentem Schlauchmantel

Gefertigt aus transparentem PVC kann mit diesem Schlauch aus unserem Webshop PVC-Welt.de die Qualität oder der Zustand des hindurchfließenden Mediums ständig geprüft oder überwacht werden.
