PVC-U electrode holder, transparent, double 2/3 screw connection, adhesive socket

SKU: AK0310
Auswahl Steuerzone / Lieferland
from
1,43 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
  • Available immediately
   Variants

Product picture
Item no.
Variation
D
D1
D2
D3
G
G1
L
L1
L2
Price
Quantity
PVC-U electrode holder, transparent, double 2/3 screw connection, adhesive socket
AK0310.063.050
50mm x 3fach 1/2"
50
98
85
107
2 3/4" (81,53mm)
1/2" (20,96mm)
292
45
101
37,54 €*
pc:
PVC-U electrode holder, transparent, double 2/3 screw connection, adhesive socket
AK0310.063.063
63mm x 3fach 1/2"
63
98
92
107
2 3/4" (81,53mm)
1/2" (20,96mm)
282
45
95
37,54 €*
pc:
PVC-U electrode holder, transparent, double 2/3 screw connection, adhesive socket
AK0310.081.050

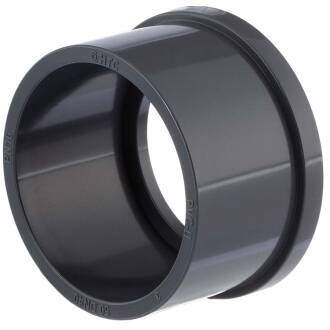

Klebemuffe 50mm
50
---
---
---
---
---
---
---
---
3,78 €*
pc:
PVC-U electrode holder, transparent, double 2/3 screw connection, adhesive socket
AK0310.081.063
Klebemuffe 63mm
63
---
---
---
---
---
---
---
---
3,78 €*
pc:
PVC-U electrode holder, transparent, double 2/3 screw connection, adhesive socket
AK0310.072.031
O-Ringsatz
---
---
---
---
---
---
---
---
---
1,43 €*
pc:
PVC-U electrode holder, transparent, double 2/3 screw connection, adhesive socket
AK0310.COA.081
Überwurfmutter 2 3/4"
---
---
---
---
2 3/4" (81,53mm)
---
---
---
---
2,23 €*
pc:
PVC-U electrode holder, transparent, double 2/3 screw connection, adhesive socket
AK0310.020.012
1/2" x 12mm
---
---
---
---
---
1/2" (20,96mm)
---
---
---
12,57 €*
pc:
PVC-U electrode holder, transparent, double 2/3 screw connection, adhesive socket
AK0310.016.004
3/8" x 4/6mm
---
---
---
---
---
3/8" (16,66mm)
---
---
---
26,20 €*
pc:
PVC-U electrode holder, transparent, double 2/3 screw connection, adhesive socket
AK0310.020.010
1/2" x 12mm
---
---
---
---
---
1/2" (20,96mm)
---
---
---
23,10 €*
pc:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

PVC-U Elektrodenhalter transparent, 2fach 2/3 Verschraubung Klebemuffe mit 3fach Innengewinde

➔ Der Elektroden- und Sondenhalter von HTC Logo bietet Ihnen die Freiheiten, welche Sie erwarten und benötigen.
➔ Modulare Aufbauweise, kombinierbar mit genormten Anschlussteilen und Ersatzteilversorgung.
➔ Kein Zusatzwerkzeug für die Montage oder Demontage - keine verbauten Metallteile oder Schrauben.

Anschluss:
2fach Überwurf, 2fach Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
O-Ring:
EPDM 70sh
Material:
PVC-U
Farbe:
Grau, Sichtstrecke Transparent
Einsatzbereich:
HTC Elektrodenhalter Explosionsbild

PVC-U Elektrodenhalter HTC Logo transparent


 Nummer  Bezeichnung  Material
 1  Überwurfmutter  PVC-U
 2  Einlegeteil Klebemuffe  PVC-U
 3  O-Ring  EPDM
 4  Körper  PVC-U Transparent
HTC Elektrodenhalter im Einsatz

Der Elektrodenhalter von HTC Logo im Detail

  • Hochwertige Bauteile aus PVC-U mit hoher chemischer Beständigkeit für einen maximalen Arbeitsdruck bis PN 10 bar.
  • für Elektrodenhalter PH/CHLOR/REDOX 12mm Standardelektroden.
  • für Impfventil Dosierventil mit Rückschlagventil zum Dosieren von Chemikalien mit Schlauchanschluss für Schlauch 4/6mm oder 12mm Aussendurchmesser - OK für Schlauch 10/13mm.
  • Das Impfventil bzw. Einspritzventil sorgt dafür, dass der Wasserkreislauf über die Schlauchleitung mit der Dosier- oder Salzelektrolyseanlage verbunden wird
  • Das integrierte Rückschlagventil sorgt sicher dafür, dass kein Rücklauf stattfindet.
  • genormte Anschlusselemente BSP G Gewinde
  • keine verbauten Metallelemente - keine Korrosionsgefahr
  • umfassende Ersatzteilversorgung
DOWNLOADRoHS Konformitätserklärung - HT CONNECT GmbH & Co. KG
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
