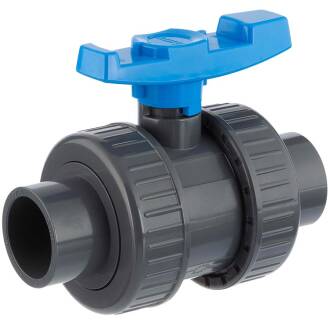

PVC-U ball valve HDPE male/female socket

SKU: AK0911
Auswahl Steuerzone / Lieferland
8,52 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
  • Available immediately

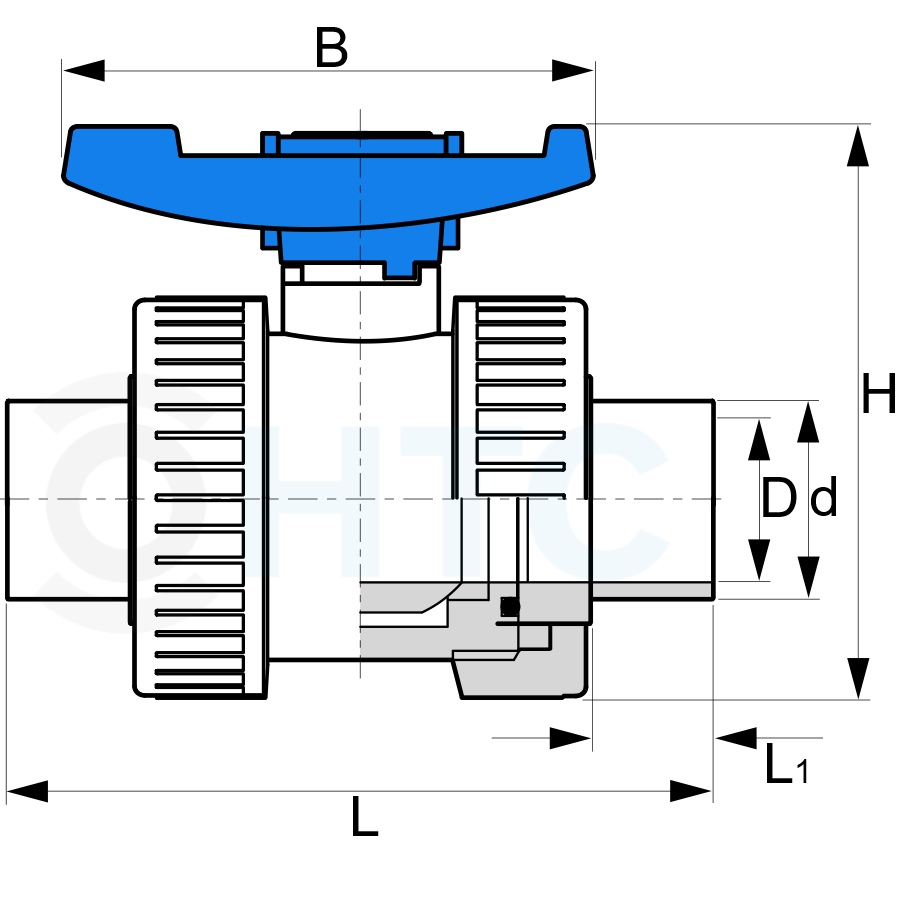

   Variants

Product picture
Item no.
Variation
B
D
d
H
L
L1
Price
Quantity
U-PVC and HDPE 2 way solvent ball valve with nuts
AK0911.040.050
50/40 x 50/40mm
119
40
50
136
205
28
12,85 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

PVC-U Kugelhahn 2fach Überwurfmutter, 2fach Klebestutzen

der Kugelhahn, der Beides kann: Klebestutzen und Klebemuffe

Anschluss:
2fach Überwurf, 2fach Klebestutzen/-muffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser
O-Ring:
EPDM 70sh
Material:
PVC-U
Farbe:
Grau, Griff Blau
Durchflussrichtung:
geschraubte Kugelsicherung, Durchfluss in beiden Richtungen möglich
Einsatzbereich:
Pikto

Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.



HTC AK0911 Kugelhahn Explosionsbild

PVC-U Kugelhahn mit verschraubbarer Kugelhalterung (Sicherheitsblock), HDPE-Dichtung


 Nummer  Bezeichnung  Material
 1  Klebestutzen/-muffe  PVC-U
 2  Überwurfmutter  PVC-U
 3  O-Ring  EPDM
 4  Körper  PVC-U
 5  Griff  Polypropylen
 6  Kugelwelle  PVC-U
 7  Wellendichtung  2fach EPDM
 8  Kugeldichtung  HDPE
 9  Kugel  PVC-U
 10  O-Ring  EPDM
 11  Sicherheitsblock  PVC-U
AK0903 Justierbarer Sicherheitsblock

Justierbarer Sicherheitsblock


  • das Feature der Oberklasse: justierbarer Sicherheitsblock
    • beidseitige Durchflussrichtung, da die Kugelsicherung durch Gewinde gesichert ist
    • Einstellmöglichkeit der Abdichtung und Anpassung der Leichtgängigkeit
  • polierte Kugel - Antiblock System verhindert das ruckartige Öffnen
  • Doppelte O-Ring Abdichtung am Kugelhahnschaft bei allen Modellen
  • Dichtung: HDPE
  • O-Ring EPDM 70 shore
  • industriell einsetzbar - HDPE Kugelsitz: gute Beständigkeit gegen verdünnte Säuren, Alkalien, Salzlösungen (Salzwasser, Meerwasser), Spiritus, Ester, Fette und Benzine
  • kompakte, moderne Bauweise
  • hervorragendes Preis-/Leistungsverhältnis
  • Ersatzteilversorgung

Ersatzteile Kugelhahn HTC Serie AK0911

AE0100 Einlegeteil Klebemuffe

Einlegeteil Klebemuffe
AE0101 Einlegeteil Innengewinde

Einlegeteil Innengewinde
AE0105 Einlegeteil Aussengewinde

Einlegeteil Aussengewinde
AE0106 Einlegeteil Klebestutzen

Einlegeteil Klebestutzen
AE0104 O-Ringsatz

PE100 Stutzen
DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
