PVC-U Übergangsnippel Klebemuffe/-stutzen x Aussengewinde mit O-Ring

Artikelnummer: AF0312
Auswahl Steuerzone / Lieferland
ab
0,48 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

Artikel-Nr.
Variante
D1
D2
G
H
L1
L2
L3
O
Preis
Menge
AF0312.020.020
20/25mm x 1/2"
20
25
1/2" (20,96mm)
44
16
18,5
14,5
33
0,48 €*
Stk:
AF0312.020.025
20/25mm x 3/4"
20
25
3/4" (26,44mm)
44
16
19
15
33
0,58 €*
Stk:
AF0312.020.032
20/25mm x 1"
20
25
1" (33,25mm)
48
16
19
19
41
0,92 €*
Stk:
AF0312.025.025
25/32mm x 3/4"
25
32
3/4" (26,44mm)
47,5
19
22
15
33
0,77 €*
Stk:
AF0312.025.040
25/32mm x 1 1/4"
25
32
1 1/4" (41,91mm)
52
19
22,5
20
51
1,34 €*
Stk:
AF0312.032.032
32/40mm x 1"
32
40
1" (33,25mm)
56
23
26
19
41
0,73 €*
Stk:
AF0312.032.040
32/40mm x 1 1/4"
32
40
1 1/4" (41,91mm)
56
23
26
20
51,5
0,94 €*
Stk:
AF0312.032.050
32/40mm x 1 1/2"
32
40
1 1/2" (47,81mm)
58,5
23
26,5
20
59
1,71 €*
Stk:
AF0312.040.032
40/50mm x 1"
40
50
1" (33,25mm)
60
26
31
19
51
1,38 €*
Stk:
AF0312.040.063
40/50mm x 2"
40
50
2" (59,61mm)
63
26
31
20
74
3,13 €*
Stk:
AF0312.050.032
50/63mm x 1"
50
63
1" (33,25mm)
68,5
31
37,5
19
64
2,76 €*
Stk:
AF0312.050.040
50/63mm x 1 1/4"
50
63
1 1/4" (41,91mm)
70
31
37,5
20
64
1,84 €*
Stk:
AF0312.050.050
50/63mm x 1 1/2"
50
63
1 1/2" (47,81mm)
70
31
37
20
64
2,25 €*
Stk:
AF0312.050.063
50/63mm x 2"
50
63
2" (59,61mm)
74
31
37,5
23,5
74
2,62 €*
Stk:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

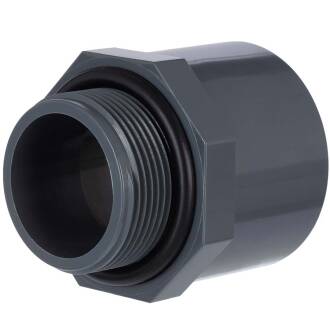

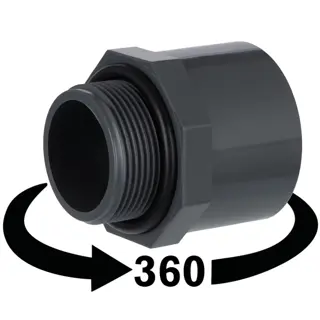

PVC-U Übergangsnippel, Klebemuffe/-stutzen x Aussengewinde mit O-Ring teilversenkt

Anschluss:
Klebemuffe/-stutzen x Aussengewinde
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung über teilversenkten O-Ring
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
O-Ring:
EPDM
Farbe:
Grau

Quick&Easy Gewindeabdichtung ganz einfach im PVC-U Bereich mit dem neuen Übergangsnippel mit teilversenktem O-Ring von HTC Logo

Unser Übergangsnippel ermöglicht die Gewindeabdichtung schnell und einfach zum passenden Gegengewinde ohne aufwändiges Abdichten des Aussengewindes mit Teflonband oder ähnliches. Die Teilversenkung des O-Rings ermöglicht eine sichere Verbindung ohne seitliches Wegquetschen des O-Rings. Durch die rundumlaufende gleiche Höhe des O-Rings wird der Gegenbund gleichmäßig belastet. Die Abdichtung über den teilversenkten O-Ring stellt identische Maximalwerte wie die traditionellen Gewindeabdichtung sicher. Die Gewindeverbindung kann jederzeit geöffnet und wieder verschraubt werden.
