Beschreibung

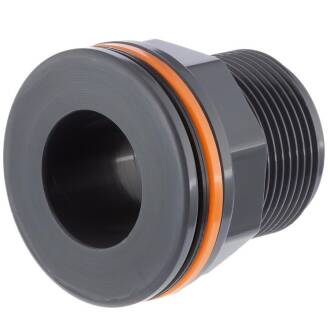

PVC-U Tankdurchführung Tankconnector mit flachem Auslauf
- ideal im Behälter- bzw. Tankboden für die (fast) Komplettentleerung
- flacher Auslauf mit einseitiger Klebemuffe
- mit Einschränkung Nutzung des Aussengewindes z.B. zum Aufschrauben einer Schlauchtülle mit Überwurfmutter
Anschluss:
flacher Auslauf x Klebemuffe/Aussengewinde
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Dichtung:
EPDM Flachdichtung und PE-Gleitring
Material:
PVC-U
Farbe:
Grau
Dichtung:
EPDM Flachdichtung, Farbe Schwarz
PE Gleitring:
Orange oder Weiss
Einsatzbereich:
Verarbeitungstipp: Fixieren Sie den flachen Auslauf am Boden des Behälters im Silikonbett o.ä. Dies hilft einerseits zum Ausgleich bei kleinsten Unebenheiten im Behälterboden und gleichzeitig wird hiermit eine perfekte Abdichtung erzielt. Die Überwurfmutter mit der Flachdichtung verwenden Sie von der gegenüberliegenden Seite zur Fixierung und wischen überflüssiges Silikon mit einem fusselfreiem Tuch weg. Nach der Trockenzeit des Silikons (24h) kann die Tankdurchführung mit flachem Auslauf genutzt werden.
