PVC-U Tankdurchführung Bodenablauf mit flachem Auslauf

Artikelnummer: AF0824
Auswahl Steuerzone / Lieferland
ab
3,13 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

Artikel-Nr.
Variante
B
D
G
L
L1
L2
Preis
Menge
AF0824.020.016
16mm - 1/2"
32
16
1/2" (20,96mm)
31
20
3
3,13 €*
Stk:
AF0824.025.020
20mm - 3/4"
39
20
3/4" (26,44mm)
42,5
16
3
3,64 €*
Stk:
AF0824.032.025
25mm - 1"
46
25
1" (33,25mm)
45
21,5
4
5,57 €*
Stk:
AF0824.040.032
32mm - 1 1/4"
55
32
1 1/4" (41,91mm)
49
23
4
7,12 €*
Stk:
AF0824.050.040
40mm - 1 1/2"
66
40
1 1/2" (47,81mm)
56
28
5
10,42 €*
Stk:
AF0824.063.050
50mm - 2"
80
50
2" (59,61mm)
56,5
27,5
5
11,64 €*
Stk:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

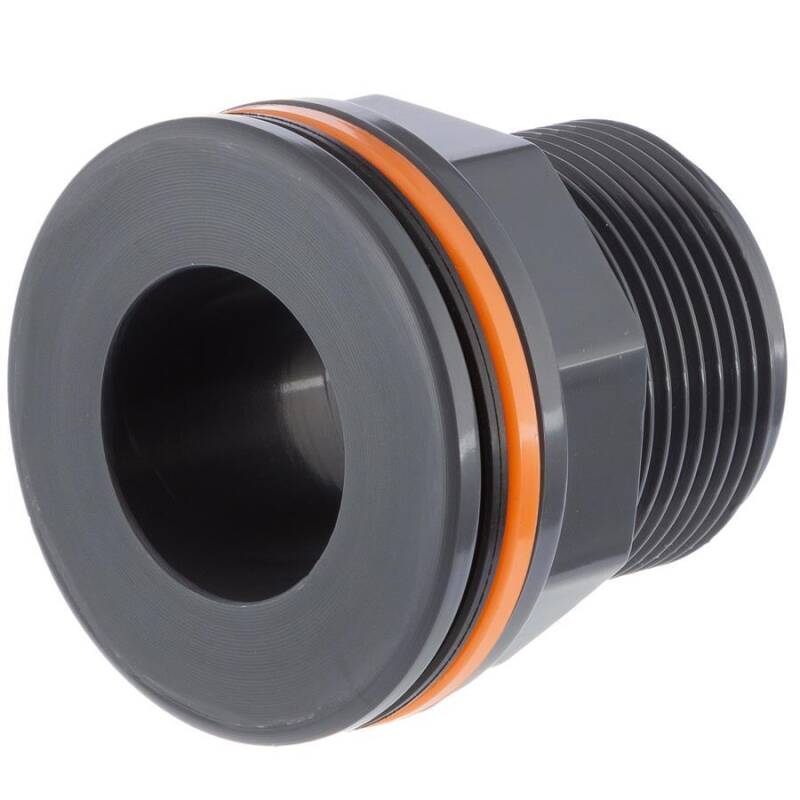

PVC-U Tankdurchführung Tankconnector Bodenablauf mit flachem Auslauf

Tankdurchführung flacher Auslauf

Tankdurchführung Bodenablauf mit flachem Auslauf

  • ideal im Behälter- bzw. Tankboden für die (fast) Komplettentleerung
  • flacher Auslauf mit einseitiger Klebemuffe
  • mit Einschränkung Nutzung des Aussengewindes z.B. zum Aufschrauben einer Schlauchtülle mit Überwurfmutter
  • Rohrleitungssystem vom Tank, Behälter jederzeit demontierbar und Tankdurchführung z.B. mit Endkappe Innengewinde verschließbar

 Gewinde  mind. Bohrung
 1/2"  21,0mm
 3/4"  26,5mm
 1"  33,5mm
 1 1/4"  42,0mm
 1 3/4"  53,5mm
Anschluss:
flacher Auslauf x Klebemuffe/Aussengewinde
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau
Dichtung:
EPDM Flachdichtung, Farbe Schwarz
PE Gleitring:
Orange

Verarbeitungstipp: Fixieren Sie den flachen Auslauf am Boden des Behälters im Silikonbett o.ä. Dies hilft einerseits zum Ausgleich bei kleinsten Unebenheiten im Behälterboden und gleichzeitig wird hiermit eine perfekte Abdichtung erzielt. Die Überwurfmutter mit der Flachdichtung verwenden Sie von der gegenüberliegenden Seite zur Fixierung und wischen überflüssiges Silikon mit einem fusselfreiem Tuch weg. Nach der Trockenzeit des Silikons (24h) kann die Tankdurchführung mit flachem Auslauf genutzt werden.


DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
