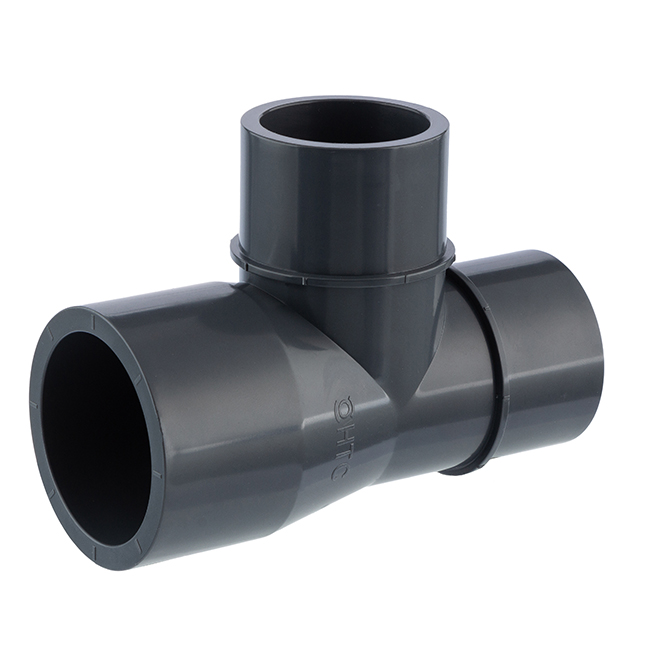

PVC-U T-Stück 90°, Klebemuffe x 2fach Klebestutzen/-muffe

Artikelnummer: AF0520
Auswahl Steuerzone / Lieferland
ab
1,39 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar

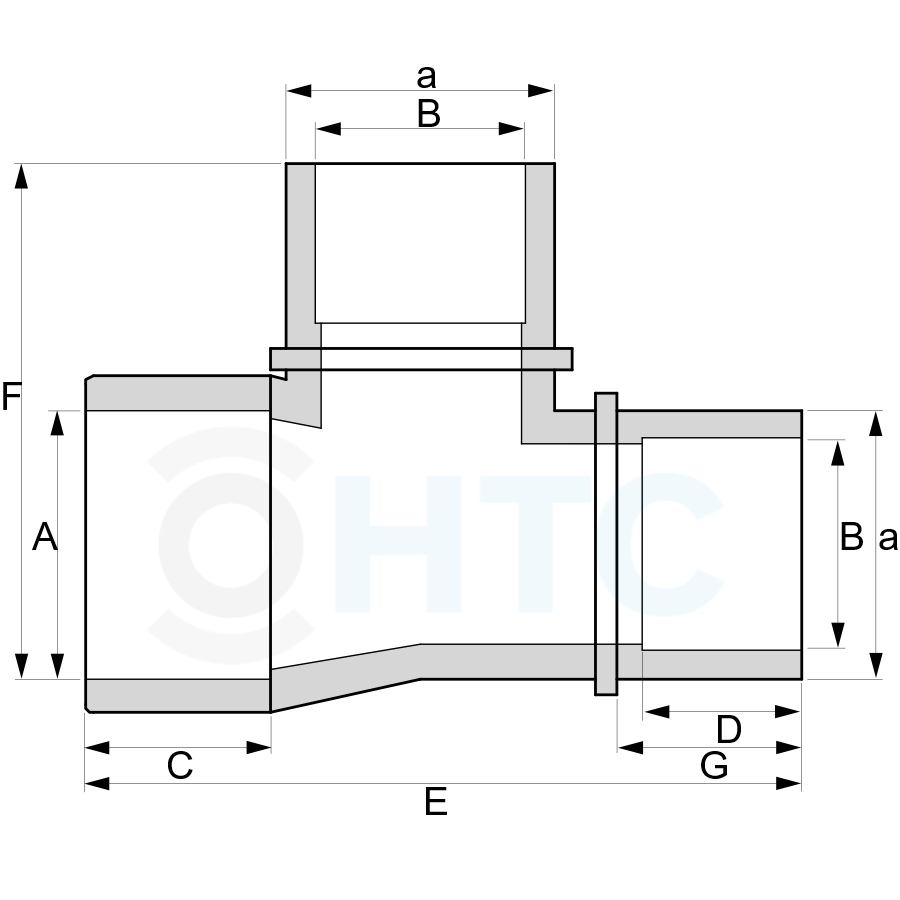

   Varianten

Artikel-Nr.
Variante
A
a
B
C
D
E
F
G
Preis
Menge
AF0520.032.025
32 x 32/25 x 32/25mm
32
32
25
27
20
90
66
22
1,39 €*
Stk.:
AF0520.040.032
40 x 40 x 32/40
40
40
32
26
22
106
81
26
2,64 €*
Stk.:
AF0520.050.040
50 x 50/40 x 50/40mm
50
50
40
38
26
132
99
31
3,56 €*
Stk.:
AF0520.063.050
63 x 63 x 50/63
63
63
50
38
31
154
121
38
5,00 €*
Stk.:
AF0520.075.063
75 x 75 x 63/75
75
75
63
45
38
180
143
45
9,60 €*
Stk.:
AF0520.110.090
110 x 110 x 90/110
110
110
90
61
51
250
179
61
25,92 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

PVC-U T-Stück 90°, Klebemuffe x 2fach Klebestutzen/-muffe

Das notube Stutzen-Muffen-Fitting-System aus PVC-U von HTC Logo schafft einen messbaren Mehrwert für alle Anlagen- und Apparatebauer.


Anschluss:
Klebemuffe x 2fach Klebestutzen/-muffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau
Einsatzbereich:

DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

PVC-U T-Stück 90° Klebemuffe x 2fach Klebestutzen/-muffe

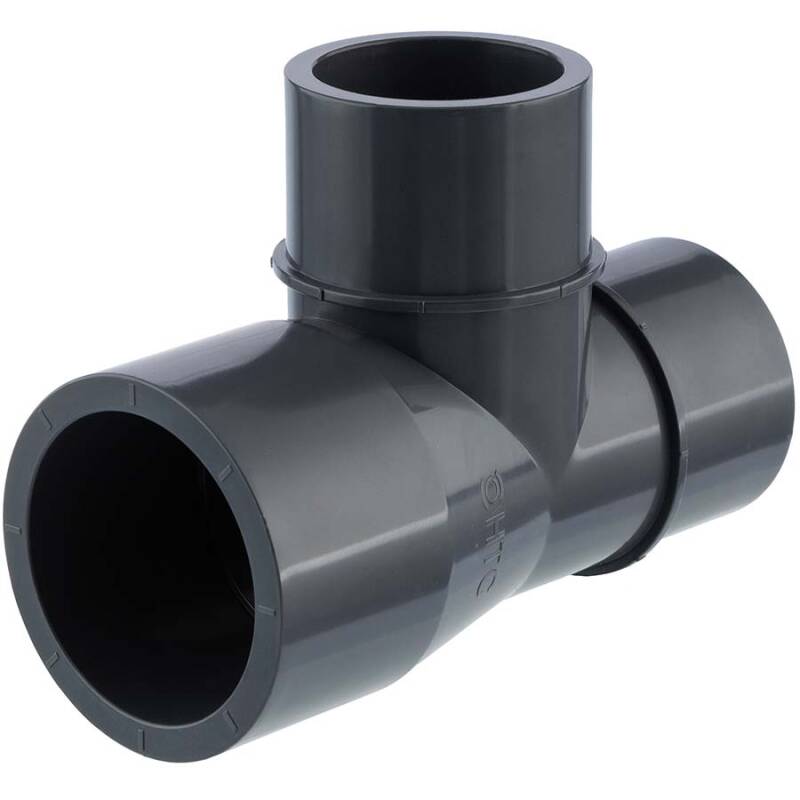

Der PVC-U T-Stück 90° hat auf einer Seiten eine Klebemuffe zum Einkleben eines PVC-U Rohr. Die Besonderheit sind die seitlichen Klebestutzen, welche ebenso als reduzierte Klebemuffe verwendet werden kann. Es ist so möglich ohne Rohrzwischenstück Fitting an Fitting zu verbinden.

Klebeanleitung: Kleben von PVC-U Rohren und Fittings

Das notube Stutzen-Muffen-Fitting-System aus PVC-U von HTC Logo schafft einen messbaren Mehrwert für alle Anlagen- und Apparatebauer.



System

Standard

Muffen-Muffen-System

notube

Stutzen-Muffen-System

Innovationsvorteil

Die innovative notube Stutzen-Muffen-Fitting-Systemfamilie aus PVC-U von HTC Logo zeichnet sich durch die einmaligen Stutzen-Muffen-Anschlüsse aus.
Neben der Steckbarkeit sowie integrierten Winkelmarkierungen erleichert die direkte Verbindung von Fitting zu Fitting ohne Rohrverbindungsstücke dies die Arbeit des Installateur wesentlich.

Zeit- und Kostenvorteil

Das bei Standardfittings notwendige Verbindungsrohrstück entfällt bei notube Stutzen-Muffen-Verbindungen. Durch das Einsparen einer zusätzlichen Klebung werden die Materialkosten reduziert und die Verarbeitungszeit verringert sich deutlich.

Platzvorteil

Wo Rohrleitungssysteme auf engsten Raum verlegt werden müssen ist der Einsatzorder von notube Stutzen-Muffen-Verbindungen. Besonders der Anlagenbauer schätzt die Vorteile von um ca. 20% kürzeren Baulängen.

Lagerkostenreduktion

Das große Plus des notube Stutzen-Muffen-Fitting-Systems ist die Möglichkeit des kompakten Anlagenbaus. Desweiteren wird eine größere Flexibilität bei geringerer Lagerhaltung erzielt, da sich die Anzahl der Bauteile verringt und dies bei 50% weniger Klebungen.
