PVC-U Schrägsitz Rückschlagventil Transparent Kugel 1fach Überwurf Klebemuffe

PVC-U Schrägsitz Rückschlagventil Transparent Kugel 1fach Überwurf Klebemuffe

Artikelnummer: AK0881

Auswahl Steuerzone / Lieferland

13,52 €

inkl. 19% USt. , zzgl.

Sofort verfügbar

Datenblatt als PDF

Gewindekennung Zoll

3D Ansicht

UNE-EN-12050-4 Certifikation für die Verwendung mit Abwässern mit oder ohne Fäkalien.

Wichtiger Hinweis

Einbaulage ausschließlich senkrecht (stehend) wie abgebildet!

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Sofort verfügbar

Varianten

Artikel-Nr.

Variante

Preis

Menge

AK0881.000.020

20mm

54,5

13,52 €^*

AK0881.000.025

25mm

104

59,5

107

19,05 €^*

AK0881.000.032

32mm

117

125

24,67 €^*

AK0881.000.040

40mm

135

144

37,40 €^*

AK0881.000.050

50mm

158

49,09 €^*

AK0881.000.063

63mm

181

112

190

81,09 €^*

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

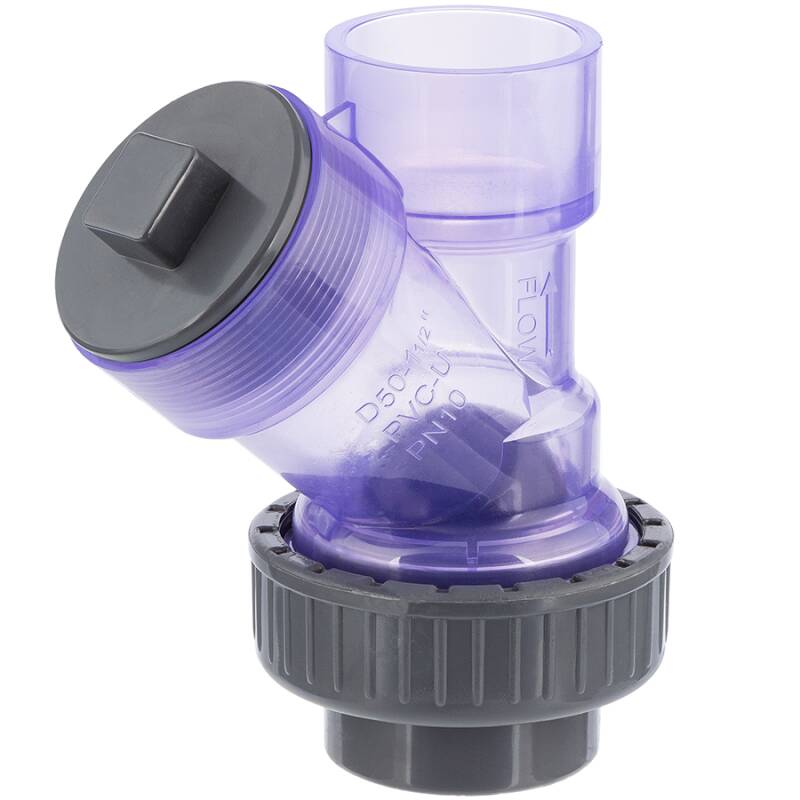

Schrägsitz Rückschlagventil transparent, 2fach Klebemuffe

Das Schrägsitz Rückschlagventil funktioniert nach dem Schwerkraftsystem und kann nur stehend verbaut werden. Der ankommende Volumenstrom drückt die innenliegende Verschlusskugel nach oben und damit geführt zur Seite in den Abzweigkanal. Somit liegt im Durchflusskanal kein Widerstand an, der komplette Volumenstrom wird nicht gebremst. Ebenso ist das Schrägsitz-Rückschlagventil ideal für den Einbau in Hebeanlagen geeignet, da durch den freien Durchflusskanal Abwässern mit oder ohne Fäkalien transportiert werden können. Nach Pumpen- oder Durchflusstop fällt die Kugel nach unten in die Ausgangsstellung zurück und schließt das Ventil ab, so dass kein Rückfluss möglich ist.
Der Abzweigkanal verfügt über eine Revisionsöffnung, durch die eventuelle Inspektions- oder Reinigungsarbeiten durchgeführt werden können.

Anschluss:

1fach Überwurfmutter, 2fach Klebemuffe

Dichtung:

EPDM O-Ring

Dichtung Wartungsöffnung:

EPDM O-Ring

Temperatur:

bis 45°C konstant, kurzzeitig 60°C

Arbeitsdruck (PN):

max. 10 bar bei 20°C

Material:

PVC-U

Farbe:

Grau, Korpus Transparent

Besonderheit:

für die Verwendung von Abwasser mit oder ohne Fäkalien

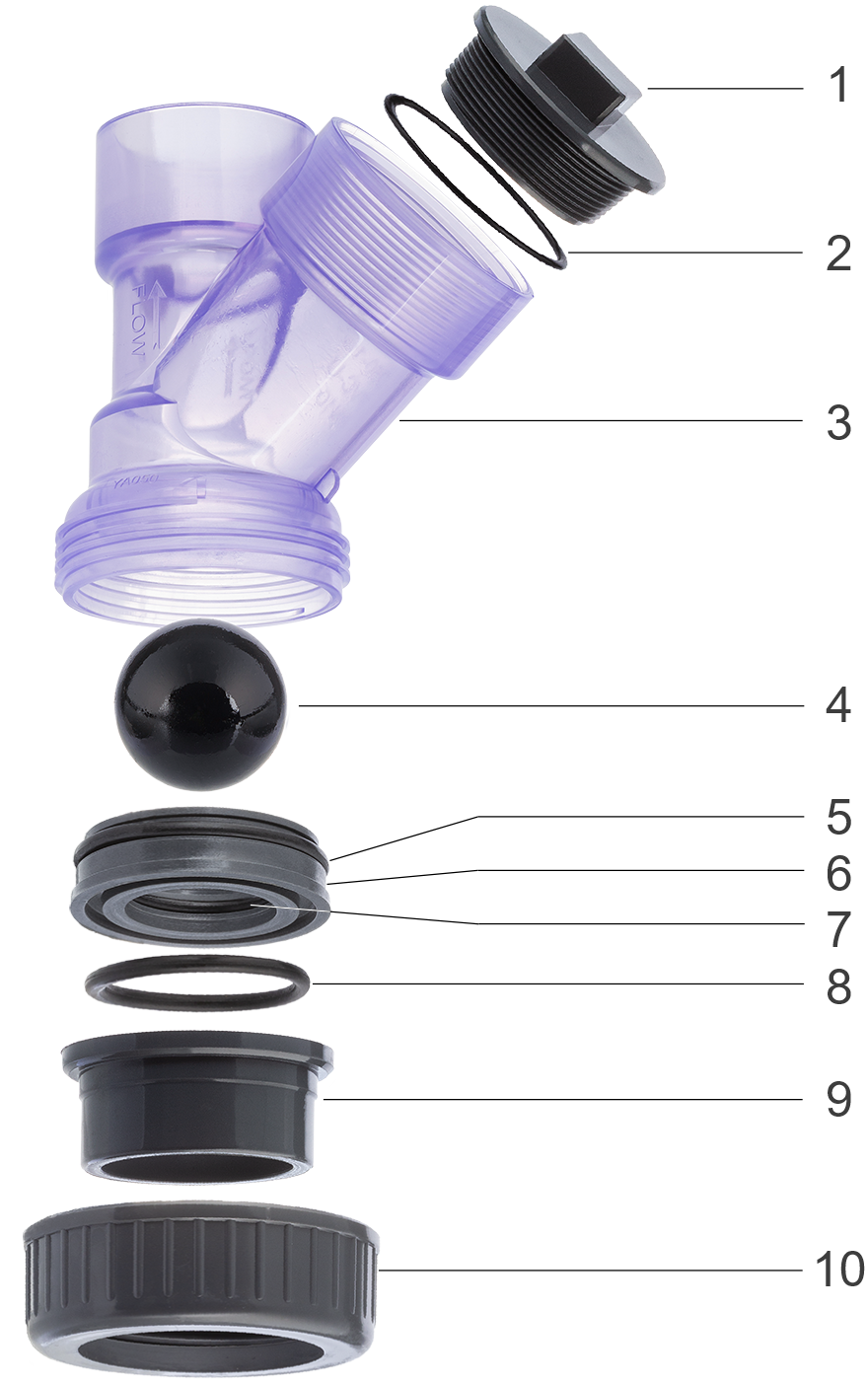

PVC Schrägsitz Rückschlagventil Explosionsbild

Schrägsitz-Rückschlagventil - ausschließlich stehend verbaubar.

Die Kugel ist mit Silikonöl beschichtet. Dies unterstützt beim Zurückfallen der Kugel auf den O-Dichtring die zuverlässige Abdichtung.

Nummer	Bezeichnung	Material
1	Verschlusskappe	PVC-U
2	O-Ring	EPDM
3	Körper	PVC-U
4	Kugel	PVC-U
5	O-Ring	EPDM
6	Dichtblock	PVC-U
7	O-Ring	2fach EPDM
8	O-Ring	EPDM
9	Einlegemuffe	PVC-U
10	Überwurfmutter	PVC-U

Ersatzteile Schrägsitz Rückschlagventil HTC Serie AK0881

Einlegeteil Klebemuffe Teil 9

Überwurfmutter Teil 10

O-Ring Einlegemuffe Teil 8

DOWNLOADRoHS Bestätigung HTC

DOWNLOAD Kleben von PVC-U Rohren und -Fittings

DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind

DOWNLOAD abdichten und verbinden von Kunststoffgewinden

DOWNLOAD chemische Beständigkeit von Kunststoffen

DOWNLOAD äußere Merkmale von Spritzgussfittings
