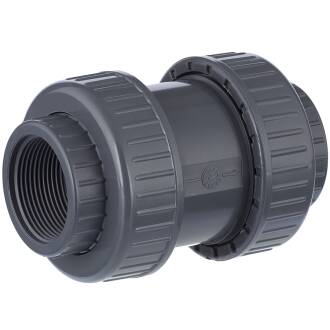

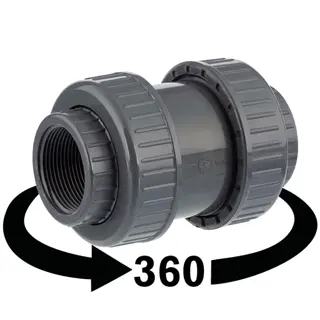

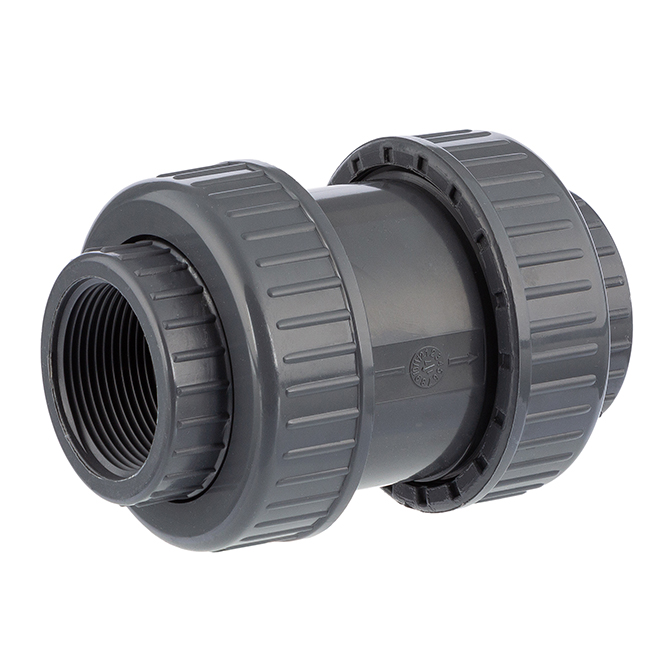

PVC-U Rückschlagventil Kugel 2fach Überwurf Innengewinde

Artikelnummer: AK0862
Auswahl Steuerzone / Lieferland
ab
5,66 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

Artikel-Nr.
Variante
B
D
DN
L
L1
Preis
Menge
AK0862.000.020
1/2"
54,5
1/2" (20,96mm)
15
82,5
16
5,66 €*
Stk.:
AK0862.000.025
3/4"
59
3/4" (26,44mm)
20
93,5
17
8,15 €*
Stk.:
AK0862.000.032
1"
69
1" (33,25mm)
25
111
21
9,94 €*
Stk.:
AK0862.000.040
1 1/4"
79,5
1 1/4" (41,91mm)
32
122
26
15,21 €*
AK0862.000.050
1 1/2"
94
1 1/2" (47,81mm)
40
142
27
19,84 €*
Stk.:
AK0862.000.063
2"
117
2" (59,61mm)
50
170
34
26,14 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

PVC-U Rückschlagventil Kugel 2fach Überwurf 2fach Innengewinde

Anschluss:
2fach Innengewinde
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
O-Ring:
EPDM
Farbe:
Grau

Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.


Tipp: Verbauen Sie ein Rückschlagventil nicht direkt hinter der Pumpe oder Abzweigen, da ansonsten Verwirblungen aus der Pumpe zu erhöhten Geräuschbildung im Ventil führen können. Abstand nach Pumpe oder Abzweig mind. 5x Leitungsquerschnitt. Entfernen Sie nach Möglichkeit eingeschlossene Luft vor dem Rückschlagventil, da sich diese im Ventil sammeln kann und auch dadurch eine erhöhte Geräuschentwicklung sowie eine Verwirbelung des Volumenstroms entsteht.


Wichtig: Ausschließlich senkrechter, fester Verbau mit Zulauf von unten. Sand o.ä. im Wasser kann die Oberfläche der Kugel beschädigen.


Rückschlagventil 2fach Überwurf Klebemuffe

Edelstahlfeder vs. Kugel

Die Edelstahlfeder Vorteile:

  • sicherer Verschluß in jeder Lage und Position
  • preiswert und lange Haltbarkeit

Die Kugel Vorteile:

  • geringer Öffnungsdruck
  • beständig gegen Salzwasser, Säuren und Öle

Die Edelstahlfeder Nachteile:

  • nicht beständig gegen Salze und Medien welche Edelstahl angreifen
  • Haare und lange Fasern können sich in der Feder verfangen

Die Kugel Nachteile:

  • ausschließlich senkrechter, fester Verbau mit Zulauf von unten
  • Sand o.ä. im Wasser kann die Oberfläche der Kugel beschädigen

Ersatzteile Rückschlagventil HTC Serie AK0850

AE0100 Einlegeteil Klebemuffe

Einlegeteil Klebemuffe
AE0101 Einlegeteil Innengewinde

Einlegeteil Innengewinde
AE0105 Einlegeteil Aussengewinde

Einlegeteil Aussengewinde
AE0104 O-Ringsatz

O-Ring Satz HTC Rückschlagventil
DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
Mehr lesenWohin mit dem Rückschlagventil?
