PVC-U Reduzierung Reduzierring, Reduziermuffe
Alle diese Bezeichnungen benennen ein Ziel: eine Reduktion des Durchmessers, entweder bei einer Klebeverbindung oder bei einem Gewindestück. Nicht jede gewünschte Reduzierung gelingt mit nur einem Fitting. Dies ist der Fall wenn große Dimensionsunterschiede auf möglichst kurzer Strecke gewünscht werden.
Neben den reinen Reduzierfittings gibt es ebenso Reduzierwinkel 90° oder T-Stück reduziert , welche reduzieren. Es lohnt sich hier in den einzelnen Kategorien etwas länger zu stöbern.PVC-U Reduzierring, Reduzierung kurz Klebestutzen x Klebemuffe
Ein PVC-U Reduzierring reduziert auf kurzer Strecke den Durchmesser. Ein PVC-U Reduzierring wird immer in eine Klebemuffe eingeklebt und in den inneren Durchmesser wird ein Rohr oder Schlauchtülle oder jeder möglicher Fitting mit einem passenden Stutzenmaß (Aussenmaß) eingeklebt.
Die Reduktion ist durch die Bauart abrupt, d.h. der Übergang auf die kleinere Dimension ist nicht fließend. Dies ist zu bedenken, sollte eine Reduktion von zwei weit auseinanderliegenden Größen gewünscht werden.
PVC-U Reduzierring Einsatzgebiet
Der Reduzierring wird in eine Klebemuffe eingeklebt und reduziert den Durchmesser.
Im Beispiel sehen Sie eine Klebemuffe 50mm sowie einen Reduzierring 50/20mm. Sie können nun mit einem Rohr A-ø 20mm weiterarbeiten oder auch z.B. eine Schlauchtülle 20mm einkleben. Es ist ebenso möglich in einen Reduzierring einen weiteren Reduzierring einzukleben, um eine noch größere Reduktion zu erzielen.
PVC-U Reduzierringe können in jede Muffe eingeklebt werden, d.h. haben Sie einen Winkel mit beidseitiger Klebemuffe können Sie auch hier eine Klebemuffe des Winkels verringern.
Sehr gängige PVC Reduzierringe sind die Größen 110/50mm, 63/50mm oder 32/25mm. Ein Rohr kann nur über die angeformte Klebemuffe mit einem Reduzierring verbunden und reduziert werden.
In Systeme mit höheren Drücken sollten Reduzierringe vermieden werden. Der abrupte Stopp des hindurchfließenden Mediums führt zu Verwirbelungen oder kann einen Wasserhammer verursachen. Hier ist eine Reduktion mittels Reduziermuffe die "sanftere" Alternative.
PVC-U Reduziermuffe Klebemuffe/-stutzen x Klebemuffe
Die PVC-U Reduziermuffe hat eine längere Bauform und reduziert dadurch fließender. Die in unserem Onlineshop PVC-Welt.de angebotenen Reduziermuffen haben z.T. sogar drei Nutzmaße. Auf der größeren Seite ist es möglich in das Innenmaß (Muffe) ein Rohr (Stutzen) einzukleben aber ebenso das Aussenmaß (Stutzen) zu nutzen und die Reduziermuffe in eine Klebemuffe einzukleben. Bei der reduzierten Seite ist immer das Innenmaß (Muffe) zu nutzen. Hier kann ein Rohr (Stutzen) oder Schlauchtülle oder jeder möglicher Fitting mit einem passenden Stutzenmaß eingeklebt werden.

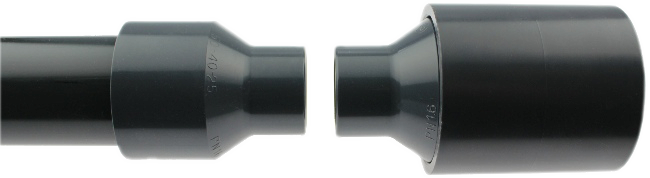

Anwendungsbeispiel: Reduziermuffe 40/50 x 25mm
Links: Sie reduzieren ein Rohr A-ø 40mm auf ein Rohr A-ø 25mm
Rechts: Sie reduzieren eine Muffe I-ø 50mm auf ein Rohr A-ø 25mm
PVC-U Reduzierring Klebestutzen x Innengewinde
PVC-U Reduzierring bieten wir in zwei Versionen an. Version A wird in eine Klebemuffe eingeklebt, Der Achtkant bleibt außerhalb der Klebemuffe stehen und ist als Fixierung mittels Schraubenschlüssel zu verwenden.
PVC-U Reduzierring Version B wird in eine Klebemuffe eingeklebt und verschwindet komplett in der Klebemuffe.

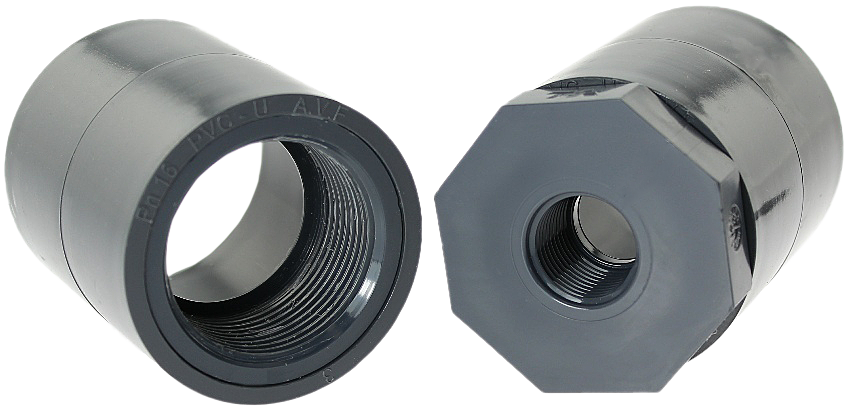

Der Unterschied zwischen den Reduzierringen
Rechts Version A: der Reduzierring wird in die Muffe eingeklebt, der Achtkant bleibt vor der Muffe stehen und dient zur Aufnahme eines Konterschlüssels bei der Montage
Links Version B: der Reduzierring wird in die Muffe komplett eingeklebt, ein weiterer Fitting mit Aussengewinde kann direkt an die Muffe angesetzt werden
PVC-U Reduziermuffe 2fach Innengewinde
Mit diesem PVC-U Fittings lassen sich zwei Aussengewinde mit unterschiedlicher Größe verbinden. Ist es nötig, größere Dimensionssprünge zu verbinden, kann das Innengewinde zusätzlich durch einen Reduziering mit Innen- und Aussengewinde reduzier werden. Die Gewindeabdichtung erfolgt mit Teflonband o.ä.
Damit Google Sie nicht in die Irre führt ...: das Kreuz mit dem Zoll - oder warum 1" eben keine 25,4mm sindTeflonband, Dichtfaden, Hanf und Dichtpaste: Gewindedichtmaterial
Verwenden Sie kein quellendes Dichtmaterial: abdichten und verbinden von Kunststoffgewinden
nachträgliche Sicherung einer Gewindeverbindung
Sichern Sie nachträglich ihre Gewindeverbindung durch eine Schlauchschelle um eine Beschädigung oder Aufplatzen der Gewindemuffe bei seitl. Zug oder Druck zu verhindern.
PVC-U Reduziernippel 2fach Aussengewinde
Mit einem PVC-U Nippel aus Hart-PVC werden Innengewinde mit unterschiedlicher Nennweite verbunden. Die Gewinde sind nicht selbstdichtend und werden mit Teflonband o.ä. abgedichtet.
Für die Abdichtung mit Teflonband gibt es keine Faustformel, wieviele Lagen Teflonband auf das Gewinde aufgezogen werden sollen, da dies vom Art des Auftrages, von der Spannung des Teflonbandes während des Aufziehens abhängt und letzendlich auch vom vorhandenen Spalt zwischen den Gewindefittings und der Dicke des Teflonbandes.
Nach erfolgreicher Abdichtung einiger Gewindeverbindungen erhält man ein Gefühl wieviel Lagen an Teflonband benötigt werden. Es ist noch kein Meister vom Himmel gefallen. Bitte beachten Sie unsere ausführlichen Schrifthinweise oder Tutorial-Videos. Hier finden Sie immer eine Gebrauchsanleitung, welche ein Thema, einen gewissen Vorgang oder eine Funktion erklärt.
PVC-U Reduzierring Aussen- x Innengewinde
Ein vorhandenes Innengewinde wird mit diesem Reduzierring auf das Maß des Innengewindes reduziert. Der Aussenachtkant bleibt ausserhalb des vorhandenen Inngewindes stehen und verlängert dadurch das vorhandene Innengewinde.
Können Sie nicht erkennen, welches Gewinde bei Ihrem Fitting vorliegt haben wir zur bessseren Orientierung in unserem Webshop PVC-Welt.de bei allen hinterlegten Gewindegrößen die metrische Umrechnnung hinterlegt. Beachten Sie aber den Dimensionsunterschied zwischen der Messung eines Aussengewindes im Vergleich zu einem identischen Innengewindes.
