Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowohl Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.
Beschreibung

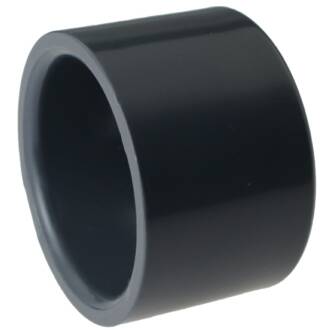

PVC-U Reduzierring, Klebestutzen x Klebemuffe
Anschluss:
Klebestutzen x Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C
Material:
PVC-U
Farbe:
Grau
Einsatzbereich:
PVC-U Reduzierring Einsatzgebiet
Der Reduzierring wird in eine Klebemuffe eingeklebt und reduziert den Durchmesser.
Im Beispiel sehen Sie eine Klebemuffe 50mm sowie einen Reduzierring 50/20mm. Sie können nun mit einem Rohr A-ø 20mm weiterarbeiten oder auch z.B. eine Schlauchtülle 20mm einkleben. Es ist ebenso möglich in einen Reduzierring einen weiteren Reduzierring einzukleben, um eine noch größere Reduktion zu erzielen.
PVC-U Reduzierringe können in jede Muffe eingeklebt werden, d.h. haben Sie einen Winkel mit beidseitiger Klebemuffe können Sie auch hier eine Klebemuffe des Winkels verringern.
Sehr gängige PVC Reduzierringe sind die Größen 110/50mm, 63/50mm oder 32/25mm. Ein Rohr kann nur über die angeformte Klebemuffe mit einem Reduzierring verbunden und reduziert werden.
In Systeme mit höheren Drücken sollten Reduzierringe vermieden werden. Der abrupte Stopp des hindurchfließenden Mediums führt zu Verwirbelungen oder kann einen Wasserhammer verursachen. Hier ist eine Reduktion mittels Reduziermuffe die "sanftere" Alternative.
